| MOQ: | การเจรจา |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | กระดาษแข็ง |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/พี |
| ความสามารถในการจัดหา: | 10,000 ชิ้น |

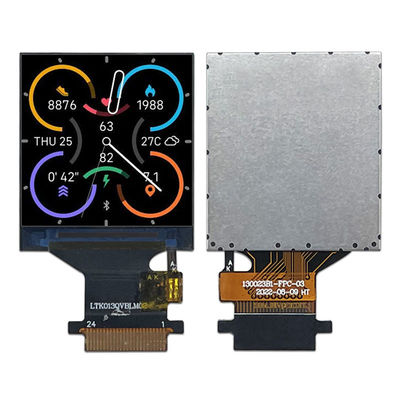

โมดูล TFT LCD ขนาด 1.3 นิ้ว, 450cd/m² IPS 65K สีเต็มรูปแบบ 3.2V พร้อม IC ไดรเวอร์ ST7789V
MCU เป็นชิปอนุกรมเป็นชิปมัลติฟังก์ชั่นที่สามารถแปลงสัญญาณอินเทอร์เฟซ MCU ให้เป็นสัญญาณอนุกรมสำหรับการเชื่อมต่ออุปกรณ์ภายนอกและบรรลุการสื่อสารกับอุปกรณ์เหล่านั้น ชิป MCU เป็นซีเรียลมีข้อดีคือมีความเร็วในการส่งข้อมูลที่รวดเร็ว ใช้พลังงานต่ำ และใช้งานง่าย และสามารถนำไปใช้ในสถานการณ์การใช้งาน เช่น ฮาร์ดแวร์คอมพิวเตอร์ เครื่องใช้ในครัวเรือน และการควบคุมทางอุตสาหกรรม
โมดูลจอแสดงผล TFT LCD ขนาด 1.3 นิ้วนี้เป็นหน้าจอแสดงผล 12 พินพร้อมขั้วต่ออนุกรม MCU จอแสดงผล TFT นี้มีสวิตช์เซมิคอนดักเตอร์สำหรับแต่ละพิกเซล ซึ่งควบคุมโดยพัลส์โดยตรง ดังนั้นแต่ละโหนดจึงค่อนข้างเป็นอิสระและสามารถควบคุมได้อย่างต่อเนื่อง ซึ่งไม่เพียงแต่ปรับปรุงความเร็วการตอบสนองของจอแสดงผล แต่ยังช่วยให้สามารถควบคุมได้อย่างแม่นยำอีกด้วย ขนาดจุดแสดงผลคือ 240 * 240 โดยมีโหมดการแสดงผลสองโหมด: จอแสดงผลแนวนอนและจอแสดงผลแนวตั้ง สามารถปรับทิศทางการแสดงผลได้ แรงดันไฟฟ้าในการทำงานของโมดูลนี้คือ 3.2V; ไดรเวอร์ IC คือ ST7789 และขนาดพื้นที่แสดงผลคือ 23.4 * 23.4 มม. โมดูล TFT ขนาด 26.2 * 29.22 * 1.46 มม.
คุณสมบัติ
| รายการ | สารบัญ |
| หมายเลขชิ้นส่วน |
TXW130023B1 |
| ขนาดจอแอลซีดี | 1.3 นิ้ว (แนวทแยง) |
| โหมดการแสดงผล | ปกติจะเป็นสีดำ |
| ปณิธาน | 240(ส)RGB x 240(วี) |
| ระยะพิทช์แบบจุด | 0.0975 (ส) x 0.0975 (วี) มม |
| พื้นที่ใช้งาน | 23.4(ส) x 23.4 (วี) มม |
| ขนาดโมดูล |
26.2*29.22*1.46มม |
| การจัดสี | RGB แถบแนวตั้ง |
| อินเทอร์เฟซ |
อินเตอร์เฟส MCU 8 บิต |
| ไดรฟ์ไอซี | ST7789 |
| ความสว่าง | 450cd/ตรม |
| การดูทิศทาง | มุมมองทั้งหมด, IPS |
|
ไฟ LED แบ็คไลท์ |
ไฟ LED สีขาว 2 ดวง |
| อุณหภูมิในการทำงาน | -20°C~ + 70°C |
| อุณหภูมิการจัดเก็บ | -30°C~+ 80°C |
|
Lcm พินและจำนวน |
12พิน |
การวาดโครงร่าง
|
ลักษณะเฉพาะ
|
เครื่องหมาย
|
นาที.
|
ประเภท
|
สูงสุด
|
หน่วย |
บันทึก
|
|
แรงดันไฟฟ้าสำหรับ (DC / DC)
|
วีดีดี
|
2.5
|
2.8
|
3.3
|
วี | |
|
แรงดันไฟเปิดประตู TFT
|
วีจีเอช
|
12
|
- |
18
|
วี
|
*1,*2
|
|
แรงดันไฟฟ้าปิดประตู TFT
|
วีจีแอล
|
-10 | - | -7 | วี |
*1,*2
|
|
TFT แรงดันไฟฟ้าทั่วไป
|
วีคอม
|
-2 | - | 5 | วี |
*3
|
|
ลักษณะเฉพาะ
|
เครื่องหมาย
|
นาที.
|
พิมพ์
|
สูงสุด
|
หน่วย
|
หมายเหตุ
|
|
แรงดันไปข้างหน้า
|
วีเอฟ
|
5.6
|
-
|
6.4
|
วี
|
- |
|
ไปข้างหน้าปัจจุบัน
|
ฉันเอฟ
|
-
|
40
|
-
|
มิลลิแอมป์
|
- |
|
ความสว่าง (พร้อม LCD)
|
เลเวล
|
-
|
700
|
-
|
ซีดี/ม2
|
- |
|
อายุการใช้งาน LED
|
ไม่มี
|
-
|
30,000
|
-
|
ชม
|
หมายเหตุ 1
|
การทดสอบความน่าเชื่อถือ|
เลขที่
|
รายการทดสอบ
|
สภาพการทดสอบ
|
หมายเหตุ
|
| 1 |
อุณหภูมิสูง พื้นที่จัดเก็บ
|
+70°ซ / 96ชม
|
1. การทดสอบการทำงานเป็นไปตามปกติ
ส่วนที่ขาดหายไป สั้น
ส่วนที่ไม่ชัดเจน
ไม่แสดงผล แสดงผลผิดปกติ
และการรั่วไหลของคริสตัลเหลว
ไม่ได้รับอนุญาต
2. ไม่ต่ำ
ฟองอากาศอุณหภูมิ, ซีลท้าย
หลวมและล้มกรอบรุ้ง
|
| 2 |
อุณหภูมิต่ำ พื้นที่จัดเก็บ
|
-30°ซ / 96 ชม
|
|
| 3 |
เทมพีสูง การดำเนินงาน
|
+60°ซ / 96ชม
|
|
| 4 |
เทมพีต่ำ การดำเนินงาน
|
-20°ซ / 96 ชม
|
|
| 5 |
อุณหภูมิสูง
/เก็บความชื้น
|
50°C x 90%RH / 96H
|
|
| 6 |
ช็อกความร้อนและเย็น
|
สถานะคงที่--30℃(30นาที-~60℃
-30นาที-50 รอบ
|
สิ่งอำนวยความสะดวกและใบรับรอง
โดยสรุป จอแสดงผล Square TFT หรือที่เรียกว่า Square LCD Display เป็นผลิตภัณฑ์อเนกประสงค์และประสิทธิภาพสูง เหมาะสำหรับการใช้งานและสถานการณ์ต่างๆ รูปทรงสี่เหลี่ยม คุณสมบัติขั้นสูง และประสิทธิภาพระดับสุดยอด ทำให้เป็นตัวเลือกยอดนิยมสำหรับธุรกิจและบุคคลที่กำลังมองหาจอแสดงผลระดับแนวหน้า เลือกจอแสดงผล Square TFT จาก TXWEI และสัมผัสกับอนาคตของเทคโนโลยีการแสดงผล
