| MOQ: | การเจรจา |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | กระดาษแข็ง |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/พี |
| ความสามารถในการจัดหา: | 10,000 ชิ้น |

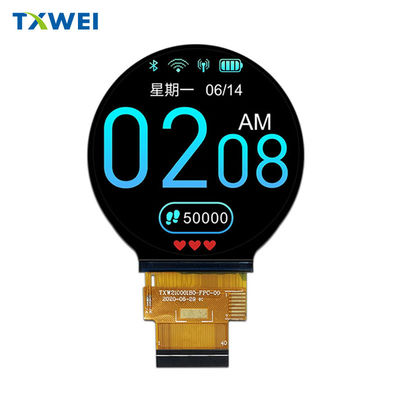

Tianxianwei TXW210001B0 เป็นโมดูล LCD TFT วงกลมที่มีขนาดเส้นแยก 2.1 นิ้วและความละเอียด 480 * 480 พิกเซล โมดูลนี้มี ST7701Sรวมถึงฟังก์ชัน IC ของตัวควบคุมและคนขับ, รองรับอินเตอร์เฟซ RGB 18 BIT และมีระยะความกระชับกระแสไฟฟ้า (VDD) จาก 2.8V ถึง 3.3V, โดยมีค่าเฉพาะอย่างยิ่ง 3V
โมดูล TFT LCD TXW210001B0 เป็นโหมดวงกลมที่มีความสว่าง 450 นิต (มูลค่าทั่วไป) โมดูลนี้ยังสามารถใช้ได้สําหรับ PCAP (โปรเจกชั่น Capacitive Touch Screen) เป็นตัวเลือกสามารถทํางานได้ในอุณหภูมิตั้งแต่ -20 °C ถึง +70 °C; ระยะอุณหภูมิในการเก็บของของมันคือ -30 °C ถึง + 80 °C โมดูล LCD TFT ขนาด 2.1 นิ้วนี้ถูกใช้อย่างแพร่หลายในอุปกรณ์บ้านที่ฉลาด, เครื่องควบคุมไกลที่ฉลาด, สวิทช์หมุนที่ฉลาด, การศึกษาของเด็ก,เครื่องมือการแพทย์, การเชื่อมต่อทางอินเตอร์เน็ตในรถยนต์ และผลิตภัณฑ์อื่นๆ
| สินค้า: | LCD TFT วงกลม 2.1 นิ้ว | การแก้ไข: | 480*480 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: |
RGB 18 บิต |
หน้าจอสัมผัส: | โดยไม่มี |
| ทิศทางการดู: | IPS (80/80/80/80) | ไดรเวอร์ IC: |
ST7701S |
| หมายเลขปิน: | 40 ปิน | ขนาดโมดูล: |
56.18*59.71*22mm |
| พื้นที่ทํางาน: |
53.28mm กว้าง |
การเชื่อมต่อ: |
ประเภทเครื่องเชื่อม (สามารถปรับเปลี่ยนได้) |
| ความสว่างของพื้นผิว: | 450 Cd/m2 (นิท) | ระยะเวลาการทํางาน: | -20°C ถึง +70°C |
| อายุการใช้งาน LED: | 30,000 ชั่วโมง | การปฏิบัติตาม: | สอดคล้องกับ CE & FCC & RoHS |
2.1" นิ้ว รอบ TFT LCD วงกลม TFT LCD 2.1"
ลักษณะของหน่วยไฟหลัง
ระบบไฟหลังเป็นประเภทของแสงขอบ4 ไลด์สีขาว คุณลักษณะของไฟหลัง
แสดงในตารางต่อไปนี้
|
ลักษณะ |
สัญลักษณ์ |
นาที |
ประเภท |
แม็กซ์ |
หน่วย |
หมายเหตุ |
|
โฟลเตจด้านหน้า |
VF |
2.8 |
|
3.2 |
V |
- |
|
กระแสไฟฟ้า |
ฉันF |
-- |
80 |
- |
mA |
- |
|
ความสว่าง(มีจอ LCD) |
Lv |
|
450 |
-- |
cd/m2 |
- |
|
ระยะเวลาใช้งาน LED |
ไม่มี |
---- |
30,000 |
-- |
นาที |
หมายเหตุ 1 |
หมายเหตุ:
(1)เวลาใช้งาน LED ได้กําหนดว่าความสว่างของโมดูลลดลงเป็น 50% ของความสว่างเดิมที่ IL= 20mA/LED เวลาใช้งาน LED สามารถลดลงถ้าการทํางาน ILมากกว่า 25mA/LED
คําอธิบายฟังก์ชันโมดูล
|
พิน เลข |
สัญลักษณ์ |
LCM การทํางาน |
|
1 |
LEDA |
พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง |
|
2 |
LEDK |
พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
|
3 |
LEDK |
พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
|
4 |
GND |
พลังงานพื้นดิน |
|
5 |
VC1 |
Pราคากลาง : 2.6V ~ 3.6V |
|
6 |
กําหนดใหม่ |
กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่ |
|
7 |
NC |
NC |
|
8 |
NC |
NC |
|
9 |
SDA |
ปินสัญญาณ input/output |
|
10 |
SCK |
นาฬิกาอินเตอร์เฟซซีเรียล |
|
11 |
CS |
ชิปเลือกสัญญาณเข้าปิ้น |
|
12 |
PCLK |
สัญญาณนาฬิกาจุดสําหรับการทํางานของอินเตอร์เฟซ RGB |
|
13 |
DE |
สัญญาณเปิดข้อมูลสําหรับการทํางานของอินเตอร์เฟซ RGB |
|
14 |
VSYNC |
สัญญาณการเข้าแบบแน่น (Frame) เพื่อการใช้งานอินเตอร์เฟซ RGB |
|
15 |
HSYNC |
สัญญาณการเข้าแบบเรียงตรง (Line) สําหรับการทํางานอินเตอร์เฟซ RGB |
|
16 ~ 33 |
DB0 ~ DB17 |
รถขนส่งข้อมูลอินเตอร์เฟซ RGB |
|
34 |
GND |
พลังงานพื้นดิน |
|
35 |
CTP_INT |
การตัดออกของปานิลสัมผัส |
|
36 |
CTP_SDA |
ข้อมูล I2C ของแผ่นสัมผัส |
|
37 |
CTP_SCL |
นาฬิกา I2C แผ่นสัมผัส |
|
38 |
CTP_RST |
การรีเซ็ตแผ่นสัมผัส |
|
39 |
CTP_VCI |
แผนที่สัมผัส พลังงานไฟฟ้า 2.8 ~ 3.3V |
|
40 |
GND |
พลังงานพื้นดิน |
2.1" นิ้ว รอบ TFT LCD วงกลม TFT LCD 2.1" ภาพสินค้าจริง
