| MOQ: | การเจรจา |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | กระดาษแข็ง |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/พี |
| ความสามารถในการจัดหา: | 10,000 ชิ้น |
TXW276001B0-GP เป็นจอจอ LCD TFT สีครอบขนาด 2.76 นิ้ว พร้อมการสัมผัสแบบครบถ้วน มีความละเอียด 480 * 480, IPS ลักษณะการแสดงแสงระดับสูงมุมเต็มอุณหภูมิที่กว้าง -30+80 อุณหภูมิการทํางาน, รองรับความสว่างของจอที่กําหนดเอง, โครงสร้าง FPC, การสัมผัสและโครงสร้างแสงเบื้องหลัง, รองรับ RGB565/666/888 และอินเตอร์เฟซ MIPI
การใช้งาน
ผลิตภัณฑ์นี้ถูกใช้อย่างแพร่หลายในอุปกรณ์อัจฉริยะ อุปกรณ์ครัว เครื่องแสดงเครื่องมือ การควบคุมการเข้าถึงความปลอดภัย การศึกษาของเด็ก อุปกรณ์การแพทย์อินเตอร์คอนเนคชันที่ฉลาดในรถยนต์ และสินค้าอื่น ๆ
ข้อดีของสินค้า
1.IPS full viewing angle ((80/80/80/80). มุมมองที่ดีมาก เหมาะสําหรับการใช้งานที่แตกต่างกัน ไม่ว่าจะเป็นการวางบนชั้นบน, หรือบนโต๊ะ, หรือใช้มือ, เป็นต้น
2การแสดงสีพื้นหลัง, ความสว่าง, มุมมอง, ความเข้มข้น เป็นต้น
3.อีก verion สําหรับ 2.76 นิ้ว, มันสามารถทํางานที่อุณหภูมิที่กว้างของสูงสุดของ -30 °C ถึง + 80 °C
4.ยืดหยุ่นที่จะมีกับหรือไม่มีจอสัมผัสต่อรอง เราสามารถสนับสนุนการออกแบบที่กําหนดเอง CTP ((จอสัมผัสจอ) สําหรับลูกค้าเช่นกัน. FPC สามารถปรับแต่งเช่นกัน
5การแก้ไขราคาถูกในหมู่ชนิดเดียวกันในอุตสาหกรรม LCD
6.ง่ายในการติดตั้งและง่ายในการดูแล
| สินค้า: | 2.76 นิ้วกลม IPS TFT LCD | การแก้ไข: | 480x480 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: |
RGB 18 บิต |
ระยะเวลาการทํางาน: | -30°C ถึง +80°C |
| ความร้อนในการเก็บ: | -30°C ถึง +80°C | ทิศทางการดู: | มุมมองทั้งหมด (85/85/85/85) |
| หน้าจอสัมผัส: | ใช่ | ไดรเวอร์ IC: |
ST7701S |
| หมายเลขปิน: | 40 PINS |
โครงสร้างจอสัมผัส |
G+F |
|
ไดรเวอร์ทัช IC: |
CST830 |
อินเตอร์เฟซสัมผัส: |
IIC |
|
ลูเมนศักยภาพ: |
550cd/m2 |
การปฏิบัติตาม: | สอดคล้องกับ CE & FCC & RoHS |
2.76 นิ้ว TFT LCD Display ประเทศจีน ผู้ผลิต ผู้จําหน่ายกลมโมดูล TFT LCD ด้วยความสว่าง 550 นิต
คําอธิบายฟังก์ชันโมดูล
| สัญลักษณ์ | LCM ปฏิบัติการ | |
| 1 | LEDA | พลังงานพลังงานสําหรับปลายทางการเข้าของแอนโอดแสงเบื้องหลัง |
| 2-3 | LEDK | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
| 4 | GND | พลังงานพื้นดิน |
| 5 | VCI2.8V | พลังงานสําหรับ LCD |
| 6 | กําหนดใหม่ 2.8V | กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่ |
| 7-8 | NC | NC |
| 9 | SDA | ปินสัญญาณ input/output |
| 10 | SCLK | สัญญาณนาฬิกาชุด |
| 11 | CS | ชิป เลือกปินเข้าสัญญาณ |
| 12 | DCLK | สัญญาณนาฬิกาจุดสําหรับการทํางานของอินเตอร์เฟซ RGB |
|
13 |
DE | สัญญาณเปิดข้อมูลสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 14 | VSYNC | VSYNC Vertical (Frame) ทําสynchronizing input signal สําหรับการทํางานของอินเตอร์เฟซ RGB |
| 15 | HSYNC | สัญญาณการเข้าแบบเรียงตรง (Line) สําหรับการทํางานอินเตอร์เฟซ RGB |
| 16-33 | DB0-DB17 | รถขนส่งข้อมูลอินเตอร์เฟซ RGB |
| 34 | GND | พลังงานพื้นดิน |
| 35 | CTP_INT | การตัดออกของปานิลสัมผัส |
| 36 | CTP_SDA | ข้อมูล I2C ของแผ่นสัมผัส |
| 37 | CTP_SCL | นาฬิกา I2C แผ่นสัมผัส |
| 38 | CTP_RST | การรีเซ็ตแผ่นสัมผัส |
| 39 | CTP_VCI | แผนที่สัมผัส พลังงานไฟฟ้า 2.8 ~ 3.3V |
| 40 | GND | พลังงานพื้นดิน |
AสารสกัดMอัคซิมRราคา
| ลักษณะ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| อุณหภูมิการทํางานของ LCM | TOPR | - 20 | +70 | °C |
| อุณหภูมิการเก็บ LCM | TSTG | - 30 | +80 | °C |
| TP อุณหภูมิการทํางานและความชื้น (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| TP SSอุณหภูมิและความชื้นในการเก็บรักษา (20% ~ 90%RH) | TSTG | - 30 | +80 | °C |
| ความชื้น | RH | - | 90 | % |
ลักษณะของหน่วยไฟหลัง
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 5.4 | -- | 6.6 | V | - |
| กระแสไฟฟ้า | ฉันF | -- | 80 | - | mA | - |
| ความสว่าง ((มี LCD + CTP) | Lv | TBD | -- | cd/m2 | - | |
| ระยะเวลาใช้งาน LED | ไม่มี | ---- | 30,000 | -- | นาที | หมายเหตุ 1 |
Rข้อทดสอบความมั่นคง
| 1 | ระบบเก็บความร้อนสูง | +80°C / 96H |
1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่วงที่หายไป ช่วงที่สั้น ไม่ชัดเจน การแสดงภาพผิดปกติและการรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
|
| 2 | ระบบเก็บความร้อนต่ํา | -30°C / 96H | |
| 3 | ความเร็วสูง ทํางาน | +70°C / 96H | |
| 4 | อุณหภูมิต่ํา | -20°C / 96H | |
| 5 | การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง | 60°C x 90%RH / 96H | |
| 6 | โชคความร้อนและความหนาว | สภาพสติก -20°C ((30 นาที) ~70°C (30 นาที) 10 จักรยาน |

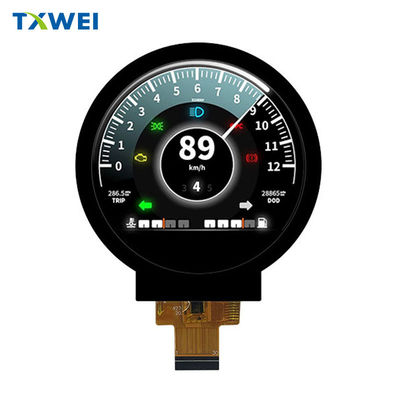

2.76 นิ้ว TFT LCD Module With 550 Nits Brightness รูปภาพสินค้า
