| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |

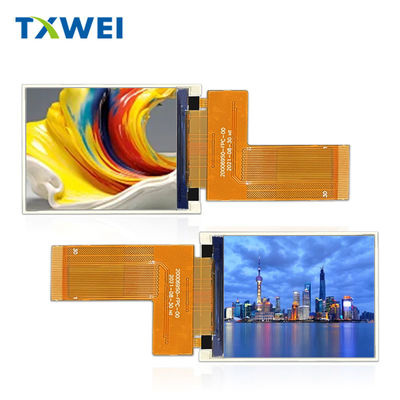

Tianxianwei TXW200069S0 เป็นจอ LCD TFT แบบกลมแบบ IPS ขนาดเส้นแยก 2.0 นิ้ว และความละเอียด 240x320 พิกเซล
รายละเอียดสินค้าอย่างรวดเร็ว:
1ขนาด LCD: 2.0 ′′ TFT
2ความละเอียด: 240x320 จุด
3มุมมอง: ทั้งหมด
4- ขนาดรูปแบบ: 35.7 * 51.2 * 2.33 มม.
5ไดรเวอร์ IC: ST7789V
6ประเภทอินเตอร์เฟส: SPI+MCU
7. แผนการสัมผัส: ไม่มี แผนการสัมผัส (สามารถปรับแต่ง)
8. อุณหภูมิ: ด้านบน -20°C ถึง +70°C; ด้านใต้ -30°C ถึง +80°C
| สินค้า: | 2.0" TFT LCD | หน้าจอสัมผัส: | ไม่มีจอสัมผัส ((สามารถปรับแต่ง) |
|---|---|---|---|
| การแก้ไข: | 240x320 จุด | ทิศทางการดู: | ทั้งหมด |
| อินเตอร์เฟซ: | อินเตอร์เฟซ SPI+MCU | หมายเลขปิน: | 30 ปิน |
| การเชื่อมต่อ: | ประเภทการเชื่อมต่อ FPC | ความสว่างของพื้นผิว: | 400 Cd/m2 |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C | การปฏิบัติตาม: | สอดคล้องกับ CE&FCC และ RoHS |
ข้อดีของสินค้า
1.IPS full viewing angle ((80/80/80/80). มุมมองที่ดีมาก เหมาะสําหรับการใช้งานที่แตกต่างกัน ไม่ว่าจะเป็นการวางบน, หรือบนโต๊ะ, หรือใช้มือ, ฯลฯ
2การแสดงสีพื้นหลัง, ความสว่าง, มุมมอง, ความเข้มข้น เป็นต้น
3ระดับคุณภาพสูงสําหรับอุตสาหกรรมและการแพทย์
4.ยืดหยุ่นที่จะมีกับหรือไม่มีจอสัมผัสแบบต้านทาน. เราสามารถสนับสนุนการออกแบบ CTP ((จอสัมผัสแบบจอด) ที่กําหนดเองสําหรับลูกค้าเช่นกัน. FPC สามารถปรับแต่งได้เช่นกัน
5ราคาที่สามารถแข่งขันได้ ด้วยคุณภาพที่ดี
6.ง่ายในการติดตั้งและง่ายในการดูแล
2 นิ้วสัมผัส LCD MODULE
คําอธิบายฟังก์ชันโมดูล
| พิน เลข | สัญลักษณ์ | การทํางาน |
| 1 | GND | Power แผ่นดิน |
| 2 | VCI | พลังงานไฟฟ้าสําหรับวงจร DC/DC(2.8~33V) |
| 3-4 | IM2-IM1 |
|
| 5 | กําหนดใหม่ | กําหนดการรีเซ็ทเทอร์มินัลการเข้าสัญญาณรางวัลLรางวัล. |
| 6 | CS | ชิปเลือกสัญญาณเข้าปิ้น |
| 7 | RS | การแสดงข้อมูล/การเลือกคําสั่งปิ้น |
| 8 | WR | การเขียนเปิดใน MCU อินเตอร์เฟซขนาน |
| 9 | RD | Rข้อมูล ead ที่ขอบขึ้น |
| 10 | SDA | ปินการเข้า/การออกข้อมูลลําดับ |
| 11 | DB0 | สายเคเบิลข้อมูล MCU อินเตอร์เฟซปาเลล |
| 12 | DB1 | สายเคเบิลข้อมูล MCU อินเตอร์เฟซปาเลล |
| 13 | DB2 | สายเคเบิลข้อมูล MCU อินเตอร์เฟซปาเลล |
| 14 | DB3 | สายเคเบิลข้อมูล MCU อินเตอร์เฟซปาเลล |
| 15 | DB4 | สายเคเบิลข้อมูล MCU อินเตอร์เฟซปาเลล |
| 16 | DB5 | สายเคเบิลข้อมูล MCU อินเตอร์เฟซปาเลล |
| 17 | DB6 | สายเคเบิลข้อมูล MCU อินเตอร์เฟซปาเลล |
| 18 | DB7 | สายเคเบิลข้อมูล MCU อินเตอร์เฟซปาเลล |
| 19 | SDO | ปินผลิตข้อมูลลําดับ |
| 20 | LEDA | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง |
| 21 | LEDK1 | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
| 22 | LEDK2 | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
| 23 | LEDK3 | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
| 24 | LEDK4 | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
| 25 | GND | Power แผ่นดิน |
| 26 | CTP-RST ((NC) | ไม่เชื่อมต่อ |
| 27 | CTP-SCL ((NC) | ไม่เชื่อมต่อ |
| 28 | CTP-SDA ((NC) | ไม่เชื่อมต่อ |
| 29 | CTP-INT ((NC) | ไม่เชื่อมต่อ |
| 30 | GND | Power แผ่นดิน |
AสารสกัดMอัคซิมRราคา
| ลักษณะ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| อุณหภูมิการทํางานของ LCM | TOPR | - 20 | +70 | °C |
| อุณหภูมิการเก็บ LCM | TSTG | - 30 | +80 | °C |
| ความชื้น | RH | 10 | 90 | % |
ลักษณะของหน่วยไฟหลัง
ระบบไฟหลังเป็นประเภทของแสงขอบที่มี LED สีขาว 4 ดวง ลักษณะของไฟหลังแสดงในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 2.8 | -- | 3.2 | V | -- |
| กระแสไฟฟ้า | ฉันF | -- | 80 | -- | mA | -- |
| ความสว่าง ((มี LCD) | Lv | -- | 400 | -- | cd/m2 | -- |
| ระยะเวลาใช้งาน LED | ไม่มี | -- | 30,000 | -- | นาที | หมายเหตุ 1 |
