| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |
2 นิ้ว 240x320 แบบ IPSMCU 8 BITอินเตอร์เฟซ TFT LCD Screen การนําเสนอสินค้า
เทียนเซียนเวย์ TXW200053S0เป็นจอ LCD TFT แบบ IPS ขนาดเส้นแยก 2.0 ′′ รูปทรงกลม มีความละเอียด 240x320 พิกเซล
1. LCD TFT ขนาด 2 นิ้วนี้เป็นจอ IPS TFT
2.จอ LCD ขนาด 2 นิ้วนี้มีความละเอียด 240x320 จุด
3.จอ TFT ขนาด 2 นิ้วนี้มีมุมมองเต็ม และมุมมองในแต่ละทิศทางสูงถึง 85 องศา
4ขนาดรวมของจอ TFT ขนาด 2 นิ้วนี้คือ 34.6*47.83*2.1mm
5ช่องจอ TFT ขนาด 2 นิ้วนี้ มี Driver IC ST7789V
6จอ LCD TFT ขนาด 2 นิ้วนี้ถูกออกแบบด้วย MCU 8 BIT interface
7. จอ TFT ขนาด 2 นิ้วนี้ไม่มีจอสัมผัส สามารถปรับเปลี่ยน CTP และ RTP ได้ตามความต้องการ
8. LCD TFT ขนาด 2 นิ้วนี้สามารถทํางานในอุณหภูมิจาก -20 °C ถึง +70 °C; อุณหภูมิการเก็บของคือ -30 °C ถึง +80 °C
| สินค้า: | 2.0" TFT LCD | หน้าจอสัมผัส: | ไม่มีจอสัมผัส ((สามารถปรับแต่ง) |
|---|---|---|---|
| การแก้ไข: | 240x320 จุด | ทิศทางการดู: | ทั้งหมด |
| อินเตอร์เฟซ: |
MCU 8 BIT |
หมายเลขปิน: | 22 ปิน |
| การเชื่อมต่อ: | ประเภท ZIF | ความสว่างของพื้นผิว: | 400 Cd/m2 |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C | การปฏิบัติตาม: |
สอดคล้องกับ CE&FCC และ RoHS |
การใช้งาน
โมดูล LCD TFT 2.0 หน่วยนี้ถูกใช้อย่างแพร่หลายในแผ่นเครื่องมือรถไฟฟ้า, PDA มือถือ, อุปกรณ์การแพทย์, อิเล็กทรอนิกส์รถยนต์, อุปกรณ์บ้าน, เครื่องบันทึกการขับรถ, กล้องเด็ก, DV กีฬา,เป็นต้น
2 นิ้ว 240x320 แบบ IPSMCU 8 BITอินเตอร์เฟซ TFT LCD Screen การวาดสินค้า
คําอธิบายฟังก์ชันโมดูล
| พิน เลข | สัญลักษณ์ | การทํางาน | หมายเหตุ |
| 1 |
A |
พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง | |
| 2 |
K |
พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง | |
| 3 | NC | NC | |
| 4 | NC | NC | |
| 5 | IOVCC | พลังงานไฟฟ้าสําหรับวงจร I/O(1.8V) | |
| 6 | VCC | พลังงานไฟฟ้าสําหรับวงจร DC/DC(2.8V) | |
| 7 | D7 | MCU อินเตอร์เฟซปาเลลบัสข้อมูล | |
| 8 | D6 | MCU อินเตอร์เฟซปาเลลบัสข้อมูล | |
| 9 | D5 | MCU อินเตอร์เฟซปาเลลบัสข้อมูล | |
| 10 | D4 | MCU อินเตอร์เฟซปาเลลบัสข้อมูล | |
| 11 | D3 | MCU อินเตอร์เฟซปาเลลบัสข้อมูล | |
| 12 | D2 | MCU อินเตอร์เฟซปาเลลบัสข้อมูล | |
| 13 | D1 | MCU อินเตอร์เฟซปาเลลบัสข้อมูล | |
| 14 | D0 | MCU อินเตอร์เฟซปาเลลบัสข้อมูล | |
| 15 | RD | อ่านเปิดใน 8080 MCU อินเตอร์เฟซปาเลล | |
| 16 | WR | การเขียนเปิดใน MCU อินเตอร์เฟซปาเลล | |
| 17 | RS | การแสดงข้อมูล/ปินการเลือกคําสั่งในอินเตอร์เฟซปาเลล | |
| 18 | CS | ชิปเลือกสัญญาณเข้าปิ้น | |
| 19 | TE | การฉีกผลผลิตปินเพื่อร่วมกัน MPU สําหรับกรอบการเขียน | |
| 20 | กําหนดใหม่ |
กําหนดการรีเซ็ทเทอร์มินัลการเข้าสัญญาณรางวัลLรางวัล. |
|
| 21 | GND | Power แผ่นดิน | |
| 22 | GND | Power แผ่นดิน |
AสารสกัดMอัคซิมRราคา
| ลักษณะ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| อุณหภูมิการทํางานของ LCM | TOPR | - 20 | +60 | °C |
| อุณหภูมิการเก็บ LCM | TSTG | - 30 | +70 | °C |
| ความชื้น | RH | 10 | 90 | % |
TFT DCCลักษณะ
| ลักษณะ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ |
| ความดันไฟฟ้า 1 | VDDIO | 1.65 | 1.8 | 3.3 | V | -- |
| ความดันไฟฟ้า 2 | VDD | 2.5 | 2.8 | 3.3 | V | -- |
| ความดันของไฟฟ้า 3 | VDD3 | -- | -- | -- | V | -- |
| พลังงานไฟฟ้าสําหรับ MTP | VPP | -- | -- | -- | V | -- |
ลักษณะของหน่วยไฟหลัง
ระบบไฟหลังเป็นประเภทของแสงขอบที่มี LED สีขาว 3 ดวง คุณสมบัติของไฟหลังแสดงอยู่ในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 2.8 | -- | 3.2 | V | -- |
| กระแสไฟฟ้า | ฉันF | -- | 60 | -- | mA | -- |
| ความสว่าง ((มี LCD + CTP) | Lv | -- | 500 | -- | cd/m2 | -- |
| ระยะเวลาใช้งาน LED | ไม่มี | -- | 30,000 | -- | นาที | หมายเหตุ 1 |
หมายเหตุ:
เวลาใช้งาน LED ได้กําหนดว่าความสว่างของโมดูลลดลงเป็น 50% ของความสว่างเดิมที่ IL= 20mA/LED เวลาใช้งาน LED สามารถลดลงถ้าการทํางาน ILมากกว่า 25mA/LED
Rข้อทดสอบความมั่นคง
| ไม่ ไม่ | สินค้าทดสอบ | สภาพการทดสอบ | หมายเหตุ |
| 1 | ระบบเก็บความร้อนสูง | +70°C / 96H |
1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
|
| 2 | ระบบเก็บความร้อนต่ํา | -30°C / 96H | |
| 3 | ความเร็วสูง ทํางาน | +60°C / 96H | |
| 4 | อุณหภูมิต่ํา | -20°C / 96H | |
| 5 | การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง | 50°C x 90%RH /96H | |
| 6 | โชคความร้อนและความหนาว | สภาพสติก -20°C ((30 นาที) ~60°C (30 นาที) 50 วงจร |

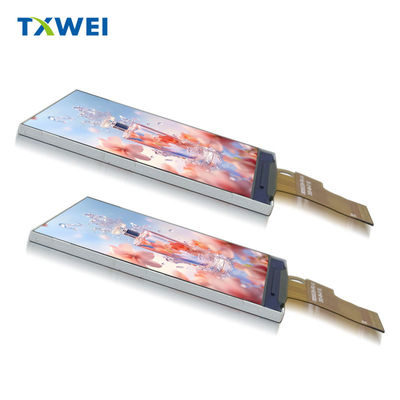

ภาพสินค้า
