| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |
2.4 นิ้ว TFT LCD กับ PCAP Touch Screen คําอธิบาย
2.4 นิ้ว QVGA 240x320 จุด TFT LCD Display MCU Interface With PCAP Projected Capacitive Touch การใช้งานของเครื่องอัดจอ
| สินค้า: | 2.4" นิ้ว CTP TFT LCD | การแก้ไข: | 240x320 จุด |
|---|---|---|---|
| หน้าจอสัมผัส: | กับ CTP | ขนาดกระจกปก: | สามารถปรับแต่งได้ |
| มิติการออกแบบ: |
46.32*63.86*367mm |
ทิศทางการดู: |
ทุกเวลา |
| อินเตอร์เฟซ: | 8/16 บิต MCU + I2C (PCAP) | หมายเลขปิน: | 40 ปิน |
|
IC ไดรเวอร์ LCM: |
ST7789 |
ความสว่างของพื้นผิว: | 600 Cd/m2 ((นิท) |
| อายุการใช้งาน LED: | 30,000 ชั่วโมง | การปฏิบัติตาม: | สอดคล้องกับ CE และ FCC และ RoHS |
ทําไมต้องเลือกเรา
1เราให้บริการ LCD Display การแก้ไขตามความต้องการ
ผลิตภัณฑ์ของคุณมีความต้องการการใช้งานพิเศษ รายละเอียดไฟฟ้า รายละเอียดออนไลน์ คุณสมบัติการสัมผัส หรือมิติทางกลที่ต้องการจอที่กําหนดเองหรือไม่เทียนเซียนเวย์สามารถตอบสนองความต้องการ LCD ที่กําหนดเอง
2. การแก้ไขทั้งหมดสําหรับจอสัมผัสและจอแสดงผล
คุณกังวลเกี่ยวกับการประกอบหน้าจอสัมผัสและหน้าจอแสดงออกหรือไม่เทียนเซียนเวย์สามารถให้บริการจอสัมผัสแบบกําหนดเองและมาตรฐาน รวมถึงการแก้ไขแบบสัมผัสหลายแบบแบบแบบ Resistive และ Capacitive รวมถึงการให้บริการด้านการผูกพันอากาศและออทติกัลด้วย
3. ความมุ่งมั่นต่อคุณภาพที่น่าเชื่อถือ
เทียนเซียนเวย์ได้รับการรับรองจาก ISO9001: 2015 และ ISO14000, ตอบสนอง RoHS, CE, FCC และกฎสิ่งแวดล้อมอื่น ๆ ในตลาดโลก.การทดสอบความน่าเชื่อถือและการเก่า.
4. การจัดสรรในระยะยาว
ในสถานการณ์ปกติ สินค้าที่เราแนะนํา สามารถนําเสนอได้นานกว่า 5 ปีเราจะวางแผนทางเลือกล่วงหน้า เพื่อรับรองความต้องการการจัดหาของคุณในระยะยาว.
2.4 นิ้ว TFT LCD กับ PCAP Touch Screen การวาด
AสารสกัดMอัคซิมRราคา
| ลักษณะ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| อุณหภูมิการทํางานของ LCM | TOPR | - 20 | +60 | °C |
| อุณหภูมิการเก็บ LCM | TSTG | - 30 | +70 | °C |
| TP อุณหภูมิการทํางานและความชื้น (20% ~ 90%RH) | TOPR | - 20 | +60 | °C |
| TP SSอุณหภูมิและความชื้นในการเก็บรักษา (20% ~ 90%RH) | TSTG | - 30 | +70 | °C |
| ความชื้น | RH | - | 90 | % |
ลักษณะของหน่วยไฟหลัง
ระบบไฟหลังเป็นประเภทของแสงขอบที่มี LED สีขาว 4 ดวง ลักษณะของไฟหลังแสดงในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 2.8 | - | 3.2 | V | - |
| กระแสไฟฟ้า | ฉันF | -- | 80 | - | mA | - |
| ความสว่าง ((มี LCD) | Lv | TBD | -- | cd/m2 | - | |
| ระยะเวลาใช้งาน LED | ไม่มี | ---- | 30,000 | -- | นาที | หมายเหตุ 1 |
หมายเหตุ:
LCMคําอธิบาย Pin
| พิน เลข | สัญลักษณ์ | การทํางาน |
| 1 ~ 2 | GND | พลังงานพื้นดิน |
| 3 | TE | สัญญาณผลการฉีกใช้ในการร่วมกัน MCU เพื่อกรอบความทรงจํา |
| 4 | GND | พลังงานพื้นดิน |
| 5 | VCC | พลังงานสําหรับ LCD |
| 6 | IOVCC | พลังงานไฟฟ้าสําหรับ I/O |
| 7 ~ 22 | DB15 ~ DB0 | MCU อินเตอร์เฟซปาเลลบัสข้อมูล |
| 23 | GND | พลังงานพื้นดิน |
| 24 | RD | Rข้อมูล ead ที่ขอบขึ้น |
| 25 | WR |
การเขียนเปิดใน MCU อินเตอร์เฟซขนาน
|
| 26 | RS | การแสดงข้อมูล/ปินการเลือกคําสั่งในอินเตอร์เฟซปาเลล. |
| 27 | CS | ชิปเลือกสัญญาณเข้าปิ้น |
| 28 | กําหนดใหม่ | กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่ |
| 29 | GND | พลังงานพื้นดิน |
| 30 | IM0 | เลือกช่อง MCU |
| 31 | GND | พลังงานพื้นดิน |
| 32 |
CTP_VDD |
พลังงานสําหรับ LCD |
| 33 | CTP_RST | การรีเซ็ตแผ่นสัมผัส |
| 34 | CTP_INT | การตัดออกของปานิลสัมผัส |
| 35 | CTP_SDA | ข้อมูล I2C ของแผ่นสัมผัส |
| 36 | CTP_SCL | นาฬิกา I2C แผ่นสัมผัส |
| 37 | GND | พลังงานพื้นดิน |
| 38 | LEDA | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง |
| 39 | LEDK | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
| 40 | GND | พลังงานพื้นดิน |
คุณสมบัติทางแสง
หมายเหตุ:1มุมมองคือมุมที่อัตราความแตกต่างมากกว่า 10 มุมมองถูกกําหนดสําหรับทิศทางแนวราบหรือ 3, 9 และแนวตั้งหรือ 6,ทิศทางเวลา 12 ชั่วโมง ในส่วนของแกนแสงที่ปกติกับพื้นผิว LCD (ดู FlGURE 1).
2.การวัดความแตกต่างจะทําในมุมมองของ ◎ = 0 และที่ศูนย์กลางของพื้นผิว LCD ความสว่างจะวัดกับพิกเซลทั้งหมดในสนามมองตั้งเป็นสีขาวแรกแล้วไปสู่สภาพที่มืดมิด. (ดู FlGUR 1) อัตราความแตกต่างของความสว่าง (CR) ได้ถูกกําหนดด้วยทางคณิตศาสตร์
3.การถ่ายทอดคือค่าที่ไม่มี APF และไม่มี CG
4.พิกเซลสีที่ระบุในตารางด้านบนจะถูกคํานวณจากข้อมูลสายสีที่วัดด้วยพิกเซลทั้งหมดในสีแดง, เขียว, ฟ้าและขาวการวัดจะทําที่กลางของแผ่น.
5.การวัดเวลาตอบสนองทางไฟฟ้า-ออปติกส์จะต้องทําเป็น FlGURE2 โดยเปลี่ยนสัญญาณเข้า "ข้อมูล" ON และ OFfเวลาที่จําเป็นสําหรับความสว่างที่จะเปลี่ยนจาก 10% เป็น 90% คือ Tr และ 90% เป็น 10% คือ Tf.

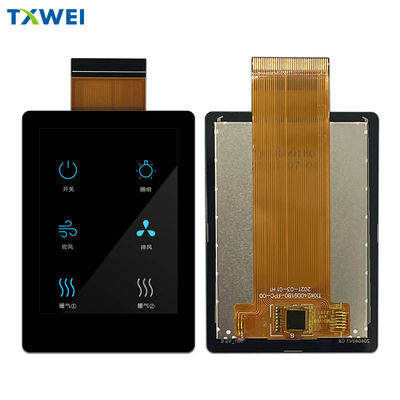

2.4 นิ้ว TFT LCD กับ PCAP Touch Screen รูปภาพสินค้าจริง
