| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |
หน้าจอแสดงภาพ SPI TFT ขนาด 4.7 นิ้ว เป็นจอ LCD TFT สีที่มีอินเตอร์เฟซ MIPI แมตริกซ์จุด 720 * 1280 มีการแสดงภาพสีที่รวยและความละเอียดสูงให้ผู้ใช้บริการมีประสบการณ์ทางสายตาที่ชัดเจนเหมาะสําหรับอุปกรณ์การชําระเงิน, มอนิเตอร์เด็ก, จอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอ
โมดูล MIPI TFT TXW470008B0 ขนาด 4.7 นิ้วนี้มาพร้อมกับ JD9365DA Driver IC ภายใน; มันสนับสนุนอินเตอร์เฟซ MIPI BIT และมีความกระชับกําลังไฟฟ้า (VDD) 15V.สามารถทํางานในช่วงอุณหภูมิ -20 °C ถึง +70 °C และเก็บรักษาในช่วงอุณหภูมิ -30 °C ถึง +80 °C.
โดยใช้ผลิตภัณฑ์ MIPI TFT ขนาด 4.7 นิ้วนี้ เทคโนโลยี Tianxianwei ให้บริการมาตรฐานการแก้ไขที่แตกต่างกัน
การปรับเปลี่ยนแสงเบื้องหลัง: ปรับประเภทและความสว่างของแสงเบื้องหลังตามความต้องการของสินค้า
การปรับเปลี่ยนอินเตอร์เฟซ: เปลี่ยนโครงสร้างและอินเตอร์เฟสของสายจอ LCD เพื่อปรับตัวให้เข้ากับแพลตฟอร์มฮาร์ดแวร์เฉพาะเจาะจง
การบูรณาการหน้าจอสัมผัส: หน้าจอสัมผัสแบบมีความต้านทานหรือความจุแบบเป็นตัวเลือกสามารถเพิ่มประสบการณ์การปฏิสัมพันธ์ของผู้ใช้ได้
ลักษณะ
| สินค้า: | 4จอ LCD TFT ขนาด.7 นิ้ว |
| เลขรุ่น |
TXW470008B0 |
| การแก้ไข: |
720*1280 |
| ทิศทางการดู: | เวลา 12 โมง |
| อินเตอร์เฟซ: |
MIPI BIT |
| มิติการออกแบบ: |
61.4*112.6*16(mm) |
| พื้นที่ทํางาน: |
58.104 ((H) *103.296 ((V)(mm) |
| หมายเลขปิน: | 25 ปิน |
| การเชื่อมต่อ: | FPC Plugging |
| ความสว่างของพื้นผิว: | 400 Cd/m2 (นิท) |
| อายุการใช้งาน LED: | 430,000 ชั่วโมง |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |
| การปฏิบัติตาม: | RoHS & CE & FCC ตรงกัน |
ภาพลวดลาย
คําอธิบายฟังก์ชันโมดูล
| พิน เลข | สัญลักษณ์ | การทํางาน |
| 1 | GND | พลังงานพื้นดิน |
| 2 | LEDA | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง |
|
3 |
LEDK | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
| 4 | GND | พลังงานพื้นดิน |
| 5 | VCC2.8V | พลังงานไฟฟ้า 2.5-3.6V |
| 6 | GND | พลังงานพื้นดิน |
| 7 | VDDIO1.8V | พลังงาน 1.65-3.3V |
| 8 | RST | กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่ |
| 9 | LPTE | สัญญาณผลการฉีกใช้ในการร่วมกัน MCU เพื่อกรอบความทรงจํา |
| 10 | NC(ID) | NC |
| 11 | GND | พลังงานพื้นดิน |
| 12 | TCN | ปิ้นเข้าสัญญาณความแตกต่าง MIPI-DSI CLOCK |
| 13 | TCP | ปิ้นเข้าสัญญาณความแตกต่าง MIPI-DSI CLOCK |
| 14 | GND | พลังงานพื้นดิน |
| 15 | TDN0 | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 16 | TDP0 | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 17 | GND | พลังงานพื้นดิน |
| 18 | TDN1 | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 19 | TDP1 | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 20 | GND | พลังงานพื้นดิน |
| 21 | TDN2 | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 22 | TDP2 | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 23 | GND | พลังงานพื้นดิน |
| 24 | TDN3 | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 25 | TDP3 | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
AสารสกัดMอัคซิมRราคา
| ลักษณะ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| อุณหภูมิการทํางานของ LCM | TOPR | - 20 | +70 | °C |
| อุณหภูมิการเก็บ LCM | TSTG | - 30 | +80 | °C |
| ความชื้น | RH | -- | 90 | % |
ลักษณะของหน่วยไฟหลัง
ระบบไฟหลังเป็นประเภทแสงขอบที่มี LED ขาว 10 ดวง คุณสมบัติของไฟหลังแสดงอยู่ในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 14.5 | -- | 16 | V | -- |
| กระแสไฟฟ้า | ฉันF | -- | 40 | -- | mA | -- |
| ความสว่าง ((มี LCD) | Lv | -- | 280 | -- | cd/m2 | -- |
| ระยะเวลาใช้งาน LED | ไม่มี | -- | 30,000 | -- | นาที | หมายเหตุ 1 |
Rข้อทดสอบความมั่นคง
| ไม่ ไม่ | สินค้าทดสอบ | สภาพการทดสอบ | หมายเหตุ |
| 1 | ระบบเก็บความร้อนสูง | +80°C / 240H |
1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
|
| 2 | ระบบเก็บความร้อนต่ํา | -30°C / 240H | |
| 3 | ความเร็วสูง ทํางาน | +70°C / 240H | |
| 4 | อุณหภูมิต่ํา | -20°C / 240H | |
| 5 | การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง | 50+5°C x 90%RH / 48H | |
| 6 |
อุณหภูมิและความเย็น โชค |
สภาพสติก -30°C ((1 ชั่วโมง) ~60°C (1 ชั่วโมง) ~ -30°C ((1 ชั่วโมง) |

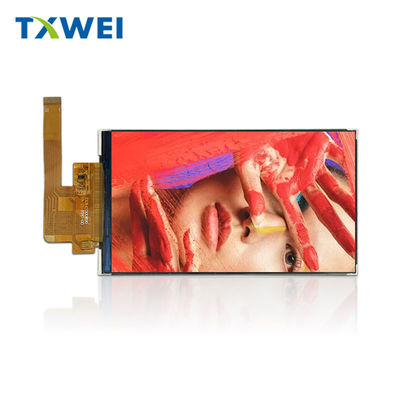

ภาพสินค้า
สิ่งอํานวยความสะดวกและการรับรอง
