| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |
2.1 นิ้ว LCD กลมรอบTFT LCD 2.1"
TXW210006B0 เป็นจอจอ LCD TFT แบบกลมขนาด 2.1 นิ้ว ขนาบ 480 * 480 สีเต็ม มันรองรับอินเตอร์เฟซ MIPI และถูกใช้อย่างแพร่หลายในอุปกรณ์บ้านฉลาด, เครื่องควบคุมไกลฉลาด,สวิทช์หมุนที่ฉลาด, การศึกษาเด็ก, เครื่องมือการแพทย์, การเชื่อมต่อทางอินเตอร์เน็ตในรถยนต์ และผลิตภัณฑ์อื่น ๆ
TXW210006B0 เป็น TFT-LCD วงกลมที่มีความสว่าง 450 นิต (มูลค่าทั่วไป) สามารถทํางานได้ในอุณหภูมิตั้งแต่ -20 ° C ถึง +70 ° C, กับช่วงอุณหภูมิการเก็บของ -30 ° C ถึง +80 ° C.
| สินค้า: | 2.1 นิ้ว กลม ((กลม)) TFT Display | หน้าจอสัมผัส: | โดยไม่ต้องสัมผัส (มี CTP ทางเลือก) |
|---|---|---|---|
| การแก้ไข: |
480*480 จุด |
ขนาดกระจกปก: | สามารถปรับแต่งได้ |
| ทิศทางการดู: | IPS (มุมมองทั้งหมด) | อินเตอร์เฟซ: |
MIPI |
| หมายเลขปิน: | 30 ปิน | มิติการออกแบบ: |
56.18*59.71*2.2 มม |
|
LCM ไดรเวอร์ IC: |
ST7701S |
ความสว่างของพื้นผิว: | 450 Cd/m2 ((นิท) |
| อายุการใช้งาน LED: | 30,000 ชั่วโมง | การปฏิบัติตาม: | สอดคล้องกับ CE&FCC และ RoHS |
2.1 นิ้ว LCD กลม, TFT LCD กลม 2.1"
คําอธิบายฟังก์ชันโมดูล
| พิน เลข | สัญลักษณ์ | การทํางาน |
| 1 | LEDA | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง |
| 2 | LEDK | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
| 3 | LEDK | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
| 4 | VCฉัน | พลังงานสําหรับ LCD |
| 5 | IOVCC | พลังงานไฟฟ้าสําหรับ I/O |
| 6 | กําหนดใหม่ | กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่ |
| 7 | TE | กรอบหัวแรงผลักดันสําหรับผลการฉีกขาด |
| 8 | PWM | PWM (Pulse Width Modulation) สัญญาณของ LED การขับขี่ |
| 9 | GND | พลังงานพื้นดิน |
| 10 | MIPI_0P | ความขั้วขั้วบวกของข้อมูลความดันต่ํา 0 สัญญาณ |
| 11 | MIPI_0N | ความขั้วทางลบของข้อมูลความดันต่ําความแตกต่าง 0 สัญญาณ |
| 12 | GND | พลังงานพื้นดิน |
| 13 | MIPI_1P | ความขั้วขั้วบวกของข้อมูลความดันต่ํา 1 สัญญาณ |
| 14 | MIPI_1N | ความขั้วเลวลบของข้อมูลความดันต่ําความแตกต่างสัญญาณ 1 |
| 15 | GND | พลังงานพื้นดิน |
| 16 | CLKP | ความขั้วขั้วบวกของสัญญาณวัตถุระยะเวลาความดันต่ํา |
| 17 | CLKN | ความขั้วทางลบของสัญญาณนาฬิกาความดันต่ํา |
| 18 | GND | พลังงานพื้นดิน |
| 19 | NC | ไม่มีการเชื่อมต่อ |
| 20 | NC | ไม่มีการเชื่อมต่อ |
| 21 | GND | พลังงานพื้นดิน |
| 22 | NC | ไม่มีการเชื่อมต่อ |
| 23 | NC | ไม่มีการเชื่อมต่อ |
| 24 | GND | พลังงานพื้นดิน |
| 25 | CTP_INT | การตัดออกของปานิลสัมผัส |
| 26 | CTP_SDA | ข้อมูล I2C ของแผ่นสัมผัส |
| 27 | CTP_SCL | นาฬิกา I2C แผ่นสัมผัส |
| 28 | CTP_RESET | การรีเซ็ตแผ่นสัมผัส |
| 29 | CTP_VCI | แผ่นสัมผัส Pราคาจําหน่าย2.8~3.3V |
| 30 | GND | พลังงานพื้นดิน |
ลักษณะของหน่วยไฟหลัง
ระบบไฟหลังเป็นประเภทของแสงขอบที่มี LED สีขาว 4 ดวง ลักษณะของไฟหลังแสดงในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 2.8 | -- | 3.2 | V | -- |
| กระแสไฟฟ้า | ฉันF | -- | 80 | -- | mA | -- |
| ความสว่าง ((มี LCD) | Lv | -- | 450 | -- | cd/m2 | -- |
| ระยะเวลาใช้งาน LED | ไม่มี | -- | 30,000 | -- | นาที | หมายเหตุ 1 |
หมายเหตุ:
(1) ช่วงเวลาใช้งานของ LED ได้ถูกกําหนดว่าความสว่างของโมดูลลดลงเป็น 50% ของความสว่างเดิมที่ IL = 20mA / LED

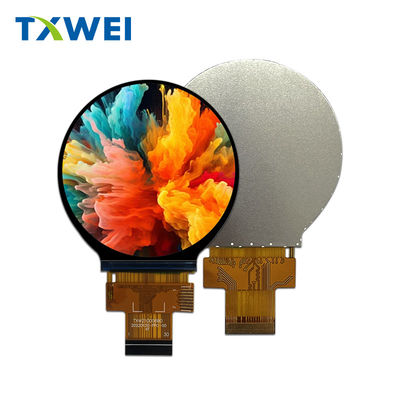

2.1 นิ้ว LCD กลม, LCD TFT กลม 2.1" ภาพสินค้าจริง
โรงงานและสถานที่
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
