รายละเอียดสินค้า

7.0-อินช์ IPS Bar Type TFT LCD Display ด้วย 280*1424 พิกเซล RGB 24 BIT อินเตอร์หน้า

ผลิตภัณฑ์

7.0-อินช์ IPS Bar Type TFT LCD Display ด้วย 280*1424 พิกเซล RGB 24 BIT อินเตอร์หน้า

MOQ:	negotiate
ราคา:	negotiate
บรรจุภัณฑ์มาตรฐาน:	cardboard
ระยะเวลาการจัดส่ง:	16
วิธีการชำระเงิน:	L/C TT D/P
ความสามารถในการจัดหา:	10000pcs

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

Place of Origin

Guangdong,China

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

CE ROHS FCC

Model Number

TXW700097B0

องศาลูเมน:

พื้นที่ทํางาน:

33.6 ((H) X 170.88 ((V)

ดูทิศทาง:

ทุกโมง

ขนาดโครงร่างเครื่องกล (W * H * T):

38.2(ก) ×181.47(ส) ×3.5(บน)

อินเตอร์เฟซ LCM:

อินเตอร์เฟซ RGB 24 บิต

ประเภทจอแอลซีดี:

TFT แอคทีฟเมทริกซ์

ระดับพิกเซล (W*H):

0.1432 ((H) X 0.1432 ((V)

จำนวนพิกเซล:

280*1424

เน้น:

จอ LCD แมตริกซ์ TFT

170.88 วอลล์ LCD Display

33จอ LCD ขนาด.6 H

คําอธิบายสินค้า

เรื่องของนี้TXW700097B0

จอ LCD IPS TFT ขนาด 7 นิ้ว ความละเอียด280*1424พิกเซล พร้อมด้วยRGB 24 บิตอินเตอร์เฟซ, เป็นโมดูลจอที่ออกแบบมาโดยเฉพาะสําหรับการใช้งานที่ต้องการจอความละเอียดสูงและมุมกว้าง

โดยใช้เทคโนโลยี IPS (In Plane Switching) ให้มุมชมที่กว้าง และการแสดงสีที่แม่นยําเทคโนโลยี IPS ปกติจะให้ความแตกต่างสูงขึ้นทําให้สีดําเข้มกว่าสีขาวสดใสกว่า และสีสันสดใสกว่า
การแก้ไขคือ280*1424พิกเซล, ให้ภาพและข้อความที่ชัดเจน, เหมาะสําหรับการใช้งานที่ต้องการจอความละเอียดสูง
RGB 24 บิตอินเตอร์เฟซรองรับการส่งข้อมูลความเร็วสูง เหมาะสําหรับอุปกรณ์เคลื่อนที่และแอพลิเคชั่นการแสดงผลสูง
ความสว่างของพื้นที่ 550 นิต รับประกันการแสดงชัดเจนในสภาพสว่างที่แตกต่างกัน
ระยะความตึงเครียดของปั๊มพลังงานทางตรรกะคือ11.2-128V, รับประกันการจําหน่ายพลังงานที่มั่นคง การออกแบบพลังงานต่ํา, ด้วยการบริโภคพลังงานที่ต่ํากว่า 5 μ A ในโหมดนอน, เหมาะสําหรับอุปกรณ์ที่ใช้แบตเตอรี่
เหมาะสําหรับโอกาสต่างๆ เช่นอุปกรณ์ปั๊มเอนฟิวชั่นทางการแพทย์ เครื่องมือและอุปกรณ์อุตสาหกรรม แผนแสดงเครื่องซักผ้าที่ฉลาด แผนแสดงตู้เย็น แผนแสดงเครื่องปรับอากาศ แผนแสดงหัวเครื่องระบบเสียงฉลาด, เครื่องแสดงผลงานบนโต๊ะทํางาน เป็นต้น
ออกแบบให้ตรงกับมาตรฐานอุตสาหกรรม และสามารถทํางานได้อย่างมั่นคงในช่วงอุณหภูมิที่กว้าง

จอ LCD IPS TFT ขนาด 7 นิ้วนี้เป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานที่ต้องการจอความละเอียดสูงและการปฏิสัมพันธ์ของผู้ใช้งาน เนื่องจากความละเอียดสูง ความสว่างสูงและลักษณะมุมมองกว้าง.

ลักษณะ

รายการ	เนื้อหา	หน่วย
รายการ	LCD	หน่วย
ขนาด LCD	7??	นิ้ว
ประเภทแผ่น	IPS	--
โหมดการแสดง	สีดําปกติ	--
จํานวนสี	16.7M	--
ทิศทางการดู	ทุกเวลา 0:00	--
ไฟหลัง	LED ขาว x16in ปานกลาง/ ซีรี่ย์	--
NTSC	70%	--
อัตราความแตกต่าง	550	--
อินเตอร์เฟซ	RGB 24 บิต	--
ไดรเวอร์ IC	NV3052C	--
ขนาด RAM ของไดรเวอร์ IC	แรมน้อยกว่า	บิต
การจัดวางพิกเซล	สาย RGB	cd/m2
มิติการออกแบบ	38.2 ((W) ×181.47 ((H) ×3.5 ((T)	mm
พื้นที่ทํางาน (W × H)	33.6 ((H) x 170.88 ((V)	mm
การจัดเรียงพิกเซล	สาย RGB	--
ความดันไฟเบาะหลัง	11.2-128	v
จํานวนจุด	280*3RGB ((H) X1424 ((V)	พิกเซล
พิกเซลปิช	0.1432 ((H) X 0.1432 ((V)	mm
อุณหภูมิการทํางาน	-30 ¢ +80	°C
อุณหภูมิการเก็บรักษา	-40 ∙ +85	°C

การวาดเครื่องกล

7.0-อินช์ IPS Bar Type TFT LCD Display ด้วย 280*1424 พิกเซล RGB 24 BIT อินเตอร์หน้า 0

7.0-อินช์ IPS Bar Type TFT LCD Display ด้วย 280*1424 พิกเซล RGB 24 BIT อินเตอร์หน้า 1

คําอธิบายฟังก์ชันโมดูล

พิน เลข	สัญลักษณ์	LCMคําอธิบาย
1	LEDA	แรงไฟฟ้า- สําหรับแคโตดไฟหลัง
2	LEDK	พลังงานไฟฟ้า + สําหรับอะโนด์ไฟหลัง
3	VCC 3.3V	พลังงานสําหรับ LCD
4 ~ 5	GND	แผ่นดินพลังงาน
6	DE	สัญญาณเปิดให้ใช้ข้อมูลในรุ่น RGB I/F 1
7	VS	การปรับสync สัญญาณในแบบ RGB I/F
8	HS	การปรับสync ทิศทาง สัญญาณใน RGB I/F
9	CLK	สัญญาณนาฬิกาจุดสําหรับการทํางานของอินเตอร์เฟซ RGB
10~ 17	B7 ~ B0	8 บิตบัสข้อมูลแสดงข้อมูลสีฟ้า
18~ 25	G7 ~ G0	8 บิตบัสข้อมูลแสดงข้อมูลสีเขียว
26~33	R7 ~ R0	8 บิตบัสข้อมูลแสดงข้อมูลสีแดง
34	กําหนดใหม่	NC ((RCวงจร)
35	CS	สัญญาณการเลือกชิป
36	SCL	สัญญาณนาฬิกาชุด
37	SDA	ปินการเข้า/การออกข้อมูลลําดับ
38	GND	แผ่นดินพลังงาน
39	VCC 3.3V	พลังงานสําหรับ LCD
40	GND	แผ่นดินพลังงาน

CTPPINคําอธิบาย:

พิน เลข	สัญลักษณ์	CTPการทํางาน
1	CTP_RST 2.8V	การรีเซ็ตแผ่นสัมผัส
2	CTP_INT 2.8V	การตัดออกของปานิลสัมผัส
3	GND	แผ่นดินพลังงาน
4	CTP_SDA 2.8V	ข้อมูล I2C ของแผ่นสัมผัส
5	CTP_SCL 2.8V	นาฬิกา I2C แผ่นสัมผัส
6	CTP_VCC2.8V	แผ่นสัมผัส Pราคาจําหน่าย2.8~3.3V

รายการการทดสอบความน่าเชื่อถือ

ไม่ ไม่	สินค้าทดสอบ	สภาพการทดสอบ	หมายเหตุ
1	ระบบเก็บความร้อนสูง	+80°C / 96H	1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
2	ระบบเก็บความร้อนต่ํา	-30°C / 96H
3	ความเร็วสูง ทํางาน	+70°C / 96H
4	อุณหภูมิต่ํา	-20°C / 96H
5	การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง	50°C x 90%RH /96H
6	โชคความร้อนและความหนาว	สภาพสติก -20°C ((30 นาที) ~60°C (30 นาที) 50 วงจร

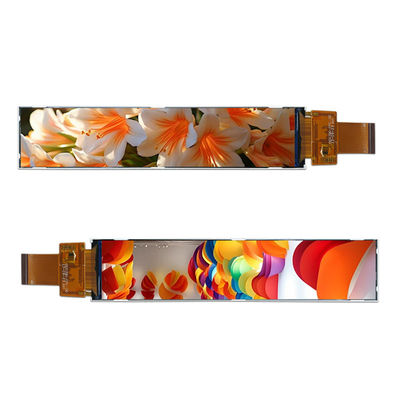

ภาพสินค้า

7.0-อินช์ IPS Bar Type TFT LCD Display ด้วย 280*1424 พิกเซล RGB 24 BIT อินเตอร์หน้า 2 ,,

สรุป, 7 นิ้วเส้น IPS TFT จอ LCD จากเทียนเซียนเวย์เทคโนโลยีมีความสามารถในการแข่งขันที่แข็งแกร่งในตลาดนานาชาติ โดยหลักๆเนื่องจากข้อดี เช่น ความสามารถในการผลิตและเทคโนโลยีที่นําการแตกต่างของสินค้า, การเพิ่มอิทธิพลของแบรนด์ระดับนานาชาติ, การแข่งขันในราคา, และการบูรณาการโซ่จําหน่ายทั่วโลก
