| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |

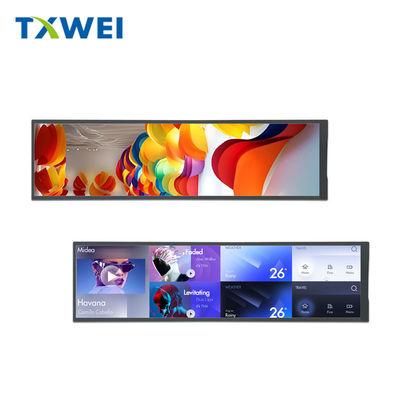

8.8 นิ้ว แบบแทบ TFT Display 480x1920 พิกเซล MIPI Interface การนําเสนอสินค้า
รีบรีวิวสินค้า
ขนาด: 8.8 นิ้ว
ความละเอียด: 480x1920 จุด
ทิศทางการดู: IPS
อินเตอร์เฟซ MIPI
ราคาของเครื่องจักรOTA7290B
คณะกรรมการควบคุม: ไม่
ความสว่าง ((cd/m2): 500
ปานิลสัมผัส: ไม่ต้องสัมผัส ปานิลสัมผัส CTP เป็นตัวเลือก
ข้อมูลสินค้า
| คําสําคัญ: | ประเภทแท่น TFT 8.8 นิ้ว |
| การแก้ไข: | 480x1920 |
| อินเตอร์เฟซ: | MIPI |
| ทิศทางการดู: | IPS มุมมองทั้งหมด |
| ความดันการขับเคลื่อน: | 15 วอล |
| ความสว่างของพื้นผิว: | 500 Cd/m2 (นิท) |
| หน้าจอสัมผัส: | ไม่ |
| อัตราความแตกต่าง: | 1000:01:00 |
| ระยะเวลาการทํางาน: | ¥20°C ถึง +70°C |
| อุณหภูมิการเก็บ: | ¥30°C ถึง +80°C |
| การเชื่อมต่อ: | ประเภทเครื่องเชื่อม |
| ปิ้น: | 40 PINS |
| อายุการใช้งาน LED: | 30,000 ชั่วโมง |
| การปฏิบัติตาม: | สอดคล้องกับ CE&FCC& RoHS |
8.8 นิ้ว แบบแท่น TFT Display 480x1920 พิกเซล MIPI Interface Productการวาด
คําอธิบายฟังก์ชันโมดูล
|
พิน เลข |
สัญลักษณ์ |
LCMการทํางาน |
|
1 |
GND |
Power แผ่นดิน |
|
2 |
NC |
NC |
|
3~4 |
LEDA |
พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง |
|
5 |
NC |
NC |
|
6 ~ 7 |
LEDK |
พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
|
8 |
NC |
NC |
|
9 |
GND |
Power แผ่นดิน |
|
10 |
NC |
NC |
|
11 |
AVDD |
พลังงานไฟฟ้าสําหรับวงจรแบบแอนลาจ |
|
12 |
NC |
NC |
|
13 |
VGH |
พลังงานไฟฟ้าสําหรับพลังงานบวกสําหรับ TFT |
|
14 |
NC |
NC |
|
15 |
VGL |
พลังงานไฟฟ้าสําหรับพลังงานลบสําหรับ TFT |
|
16 |
NC |
NC |
|
17 |
GND |
Power แผ่นดิน |
|
18 |
VCOM |
พลังงานไฟฟ้าสําหรับความดันทั่วไป |
|
19 ~ 20 |
GND |
Power แผ่นดิน |
|
21 |
กําหนดใหม่ |
กําหนดปินใหม่ การตั้งปินต่ําจะเริ่มต้น LSI |
|
22 |
VCI |
พลังงานไฟฟ้าสําหรับวงจร DC/DC(2.7~36V) |
|
23 |
STBYB |
โหมดรอคอย
|
|
24 |
TP_SYNC |
สัญญาณสync สําหรับแผ่นสัมผัส
|
|
25 |
GND |
Power แผ่นดิน |
|
26 |
D0P |
MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
|
27 |
D0N |
MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
|
28 |
GND |
Power แผ่นดิน |
|
29 |
D1P |
MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
|
30 |
D1N |
MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
|
31 |
GND |
Power แผ่นดิน |
|
32 |
CLKP |
ปิ้นเข้าสัญญาณความแตกต่าง MIPI-DSI CLOCK |
|
33 |
CLKN |
ปิ้นเข้าสัญญาณความแตกต่าง MIPI-DSI CLOCK |
|
34 |
GND |
Power แผ่นดิน |
|
35 |
D2P |
MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
|
36 |
D2N |
MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
|
37 |
GND |
Power แผ่นดิน |
|
38 |
D3P |
MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
|
39 |
D3N |
MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
|
40 |
GND |
Power แผ่นดิน |
Aสารสกัด Mอัคซิม Rราคา
|
ลักษณะ |
สัญลักษณ์ |
นาที |
แม็กซ์ |
หน่วย |
|
อุณหภูมิการทํางานของ LCM |
TOPR |
-20 |
+70 |
°C |
|
อุณหภูมิการเก็บ LCM |
TSTG |
-30 |
+80 |
°C |
|
ความชื้น |
RH |
-- |
90 |
% |
TFTDCCลักษณะ
| ลักษณะ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ |
| อัตราการดําเนินงาน TFT OperationFrame | Hz | -- | 60 | -- | Hz | -- |
| ความดันไฟฟ้าสําหรับ ((DC/DC) | VDD | 2.7 | 2.8 | 3.6 | V | -- |
| ประตู TFT ON Voltage | VGH | -- | 18 | -- | V | -- |
| TFT Gate OFF โวลเตชั่น | VGL | -- | - 10 | -- | V | -- |
| TFT ความดันทั่วไป | Vcom | 4.5 | 4.88 | 5.2 | V | -- |
| AVDD | Avdd | -- | 9.6 | -- | V | -- |
ลักษณะของหน่วยไฟหลัง
ระบบไฟหลังเป็นชนิดของแสงขอบที่มี 10 LED ขาว
แสดงในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 14 | -- | 17 | V | -- |
| กระแสไฟฟ้า | ฉันF | -- | 160 | -- | mA | -- |
| ความสว่าง ((มี LCD) | Lv | -- | 550 | -- | cd/m2 | -- |
| ระยะเวลาใช้งาน LED | ไม่มี | -- | 20,000 | -- | นาที | หมายเหตุ 1 |
หมายเหตุ:
8.8 นิ้ว แบบแท่น TFT Display 480x1920 พิกเซล MIPI Interface Productภาพ
