| MOQ: | การเจรจา |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | กระดาษแข็ง |
| ระยะเวลาการจัดส่ง: | 16 วัน |
| ความสามารถในการจัดหา: | 10000 ชิ้น |

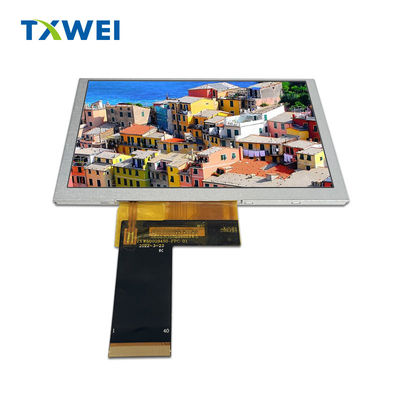

ลักษณะ
ขนาด: 5 นิ้ว
การแก้ไข:800*480พิกเซล
โหมดการแสดง: IPS
ไดรเวอร์ IC:ST7262
ความสว่าง: 1500cd/m2
ประเภทอินเตอร์เฟซ: RGB
อุณหภูมิการทํางาน: -30 °C ถึง 85 °C
อุณหภูมิการเก็บรักษา:-30 °C ถึง 85 °C
ประเภทแสงเบื้องหลัง: ไฟเบื้องหลัง LED ความสว่างและปริมาณแตกต่างกันตามรุ่น
รูปแบบการวาด
คําอธิบายฟังก์ชันโมดูล
| พิน เลข | สัญลักษณ์ | คําอธิบาย |
| 1 | LEDK | พลังงานไฟฟ้า- สําหรับแคโทดไฟเบาหลัง |
| 2 | LEDA | พลังงานไฟฟ้า + สําหรับอะโนด์ไฟหลัง |
| 3 | GND | GND |
| 4 | VDD | พลังงานไฟฟ้า |
| 5 ~ 12 | R0 ~ R7 | 8 บิตบัสข้อมูลแสดงข้อมูลสีแดง |
| 13 ~ 20 | G0 ~ G7 | 8 บิตบัสข้อมูลแสดงข้อมูลสีเขียว |
| 21 ~ 28 | B0 ~ B7 | 8 บิตบัสข้อมูลแสดงข้อมูลสีฟ้า |
| 29 | GND | GND |
| 30 | DCLK | สัญญาณนาฬิกาพิกเซลใน RGB I/F |
| 31 | DISP | DISP=0:โหมดรอคอย (Default),DISP=1:โหมดแสดงภาพปกติ |
| 32 | HSYNC | การปรับสync ทิศทาง สัญญาณใน RGB I/F |
| 33 | VSYNC | การปรับสync สัญญาณในแบบ RGB I/F |
| 34 | DE | สัญญาณเปิดให้ใช้ข้อมูลในรุ่น RGB I/F 1 |
| 35 | NC | NC |
| 36 | GND | GND |
| 37 | XR(NC) | NC |
| 38 | YD ((NC) | NC |
| 39 | XL ((NC) | NC |
| 40 | YU(NC) | NC |
ลักษณะของหน่วยไฟหลัง
ระบบไฟหลังเป็นประเภทแสงขอบที่มี LED ขาว 18 ดวง คุณสมบัติของไฟหลังแสดงอยู่ในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 16.5 | -- | 17.4 | V | -- |
| กระแสไฟฟ้า | ฉันF | -- | 120 | -- | mA | -- |
| ความสว่าง ((มี LCD) | Lv | -- | 1500 | -- | cd/m2 | -- |
| ระยะเวลาใช้งาน LED | ไม่มี | -- | 20,000 | -- | นาที | หมายเหตุ 1 |
หมายเหตุ:
รายละเอียดทางออนไลน์
รายการการทดสอบความน่าเชื่อถือ
| ไม่ ไม่ | สินค้าทดสอบ | สภาพการทดสอบ | หมายเหตุ |
| 1 | ระบบเก็บความร้อนสูง | +85°C / 240H |
1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
|
| 2 | ระบบเก็บความร้อนต่ํา | -30°C / 240H | |
| 3 | ความเร็วสูง ทํางาน | +85°C / 240H | |
| 4 | อุณหภูมิต่ํา | -30°C / 240H | |
| 5 | การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง | 60+5°C x 90%RH / 240H | |
| 6 | โชคความร้อนและความหนาว | สภาพสติก -30°C ((30 นาที) ~85°C (30 นาที) 50 วงจร |
