รายละเอียดสินค้า

มัลติทัช PCAP TFT 5.5 นิ้ว จอ MIPI อินเตอร์เฟซ 1080 * 1920 พิกเซล ราคาต่ํา รับประกัน

ผลิตภัณฑ์

มัลติทัช PCAP TFT 5.5 นิ้ว จอ MIPI อินเตอร์เฟซ 1080 * 1920 พิกเซล ราคาต่ํา รับประกัน

MOQ:	การเจรจา
ราคา:	negotiate
บรรจุภัณฑ์มาตรฐาน:	กระดาษแข็ง
ระยะเวลาการจัดส่ง:	16 วัน
ความสามารถในการจัดหา:	10000 ชิ้น

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

เซินเจิ้น กวางตุ้ง

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

ISO9001 IS014001 IATF16949

หมายเลขรุ่น

TXW550040N0-CTP

เน้น:

HX8399C จอ LCD TFT IPS

อินเตอร์เฟซ MIPI จอ LCD IPS TFT

5โมดูลจอ LCD ขนาด 0.5 นิ้ว

คําอธิบายสินค้า

5.5 นิ้วสัมผัส PCAP TFT MIPI อินเตอร์เฟซ

TFT (Thin Film Transistor) เป็นเทคโนโลยีจอกระจกเหลวที่มีลักษณะของความเร็วการตอบสนองที่รวดเร็วและการผลิตสีที่สูง ผลิตภัณฑ์ TXW550040N0-CTP ใช้เทคโนโลยี IPS,ให้ความสามารถในการแสดงภาพพานาโรม่าเกือบ 180 องศา ซึ่งสามารถรักษาความสม่ําเสมอและความแม่นยําของสี จากมุมใดๆGT911 เป็นชิปควบคุมจอสัมผัสแบบประสิทธิภาพสูง ที่รองรับการสัมผัสหลายตัว และให้ผู้ใช้บริการมีประสบการณ์ปฏิสัมพันธ์ที่เรียบร้อยการผสมผสานความแม่นยําในการสัมผัสและความเร็วในการตอบสนองกับชิป GT911 จอจอ LCD หน้าจอ IPS Panoramic LCD TFT ขนาด 5.5 นิ้วสามารถบรรลุการทํางานด้วยการสัมผัสความแม่นยําสูงและการตอบสนองอย่างรวดเร็วเทียนเซียนเวย์เป็นผู้เชี่ยวชาญในสินค้า IPS, ให้ลูกค้าที่มีมากกว่า 500 ประเภทของผลิตภัณฑ์ IPS ที่ใช้ในอุตสาหกรรมต่างๆ

หน้าจอ TXW550040N0-CTP มีความละเอียดความละเอียดสูงของ 1080 * 1920, รับประกันความชัดเจนของภาพและความรวยของรายละเอียด. ความสว่างถึง 1100cd / m2,ให้ความเห็นที่ดี แม้แต่ในสภาพแวดล้อมที่มีแสงแรง. Tianxianwei TXW550040N0-CTP สามารถบรรลุระดับความสว่างที่แตกต่างกันตามความต้องการของลูกค้า

หน้าจอแสดงผล TXW550040N0-CTP ใช้อย่างแพร่หลายใน PDA มือถือกลางแจ้ง, อุปกรณ์ถ่ายภาพ, เครื่องมือ, เครื่องควบคุมทางไกลเครื่องบินไร้คนขับ และสาขาอื่น ๆความละเอียดสูงและฟังก์ชันมูลติทัชให้ผู้ใช้งานกับประสบการณ์ปฏิสัมพันธ์ที่รวยและวิธีการทํางานที่สะดวก.

ลักษณะ

รายการ	รายละเอียด	หน่วย
ขนาดจอ	5.5	นิ้ว
จํานวนพิกเซล	1080*3RGB ((H) X1920 ((V)	พิกเซล
พื้นที่แสดง	68.04 ((H) * 120.96 ((V)	mm
พิกเซลปิช	0.021 ((H) *0.063 ((V)	mm
มิติการออกแบบ	75.8 ((W) ×139.9 ((H) ×3.49 ((T)	mm
การจัดวางพิกเซล	สายตั้ง RGB	―
โหมดการแสดง	ปกติเป็นสีดํา	―
ทิศทางการดู	ทั้งหมด	―
แสดงสี	262K	―
ความสว่าง ((cd/m2)	1100	กลาก
อัตราความแตกต่าง	800:1	―
อินเตอร์เฟซ	MIPI
ไฟหลัง	ประเภทไฟข้าง LED	―
IC LCM	HX8399C
CTP IC	GT911
อุณหภูมิการทํางาน	-20~60	°C
อุณหภูมิในการเก็บ	-30 ~ 70	°C

ภาพลวดลาย

มัลติทัช PCAP TFT 5.5 นิ้ว จอ MIPI อินเตอร์เฟซ 1080 * 1920 พิกเซล ราคาต่ํา รับประกัน 0

มัลติทัช PCAP TFT 5.5 นิ้ว จอ MIPI อินเตอร์เฟซ 1080 * 1920 พิกเซล ราคาต่ํา รับประกัน 1

คําอธิบายฟังก์ชันโมดูล

หมายเลขปิน	สัญลักษณ์	คําอธิบาย
1	GND	พลังงานพื้นดิน
2	GND	พลังงานพื้นดิน
3	CTP_RST	การรีเซ็ตแผ่นสัมผัส
4	กําหนดใหม่	กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่
5	CTP_INT	การตัดออกของปานิลสัมผัส
6	TE	สัญญาณผลการฉีกใช้ในการร่วมกัน MCU เพื่อกรอบความทรงจํา
7	CTP_SDA	ข้อมูล I2C ของแผ่นสัมผัส
8	LCD_ID	ไม่เชื่อมต่อ
9	CTP_SCL	นาฬิกา I2C แผ่นสัมผัส
10	GND	พลังงานพื้นดิน
11	CTP_VCC	แผนที่สัมผัส พลังงานไฟฟ้า 2.8 ~ 3.3V
12	D0N	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
13	GND	พลังงานพื้นดิน
14	D0P	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
15	LEDA	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง
16	GND	พลังงานพื้นดิน
17	LEDA	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง
18	D1N	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
19	GND	พลังงานพื้นดิน
20	D1P	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
21	LEDK	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง
22	GND	พลังงานพื้นดิน
23	LEDK	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง
24	CLKN	สายด่วนอินเตอร์เฟซนาฬิกา อัตราการแตกต่างสัญญาณ input/output pin
25	LEDK	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง
26	CLKP	สายด่วนอินเตอร์เฟซนาฬิกา อัตราการแตกต่างสัญญาณ input/output pin
27	GND	พลังงานพื้นดิน
28	GND	พลังงานพื้นดิน
29	PWM	ปิ้นนี้เชื่อมต่อกับตัวขับ LED ภายนอก
30	D2N	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
31	IOVCC 1.8V	พลังงานไฟฟ้าสําหรับ I/O
32	D2P	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
33	GND	พลังงานพื้นดิน
34	GND	พลังงานพื้นดิน
35	VSP	ความดันไฟเข้าภายนอก ((4.8V ~ 6V)
36	D3N	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
37	VSN	ความดันไฟเข้าภายนอก ((-4.8V ~-6V)
38	D3P	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
39	GND	พลังงานพื้นดิน
40	GND	พลังงานพื้นดิน

AสารสกัดMอัคซิมRราคา

ลักษณะ	สัญลักษณ์	นาที	แม็กซ์	หน่วย
อุณหภูมิการทํางานของ LCM	T_OPR	- 20	+60	°C
อุณหภูมิการเก็บ LCM	T_STG	- 30	+70	°C
TP อุณหภูมิการทํางานและความชื้น ((20% ~ 90%RH)	T_OPR	- 20	+60	°C
TP SSอุณหภูมิและความชื้น (RH 20% ~ 90%)	T_STG	- 30	+70	°C
ความชื้น	RH	-	90	%

TFT DCCลักษณะ

ลักษณะ	สัญลักษณ์	นาที	แบบว่า	แม็กซ์	หน่วย	หมายเหตุ
โลเตจการให้บริการสําหรับ I/O	VDDIO	1.65	1.8	3.3	V
ความดันไฟเข้าภายนอกสําหรับ ((DC/DC)	VSP	4.8	--	6.0	V
ความดันไฟเข้าภายนอกสําหรับ ((DC/DC)	VSN	- 6 คน0	--	- 4.8	V

ลักษณะของหน่วยไฟหลัง

ระบบไฟหลังเป็นประเภทแสงขอบที่มี 15 ไลด์สีขาว ลักษณะของไฟหลังแสดงอยู่ในตารางต่อไปนี้

ลักษณะ	สัญลักษณ์	นาที	ประเภท	แม็กซ์	หน่วย	หมายเหตุ
โฟลเตจด้านหน้า	V_F	28	--	32	V	-
กระแสไฟฟ้า	ฉัน_F	--	60	-	mA	-
ความสว่าง ((มี LCD + CTP)	Lv	--	1200	--	cd/m²	-
ระยะเวลาใช้งาน LED	ไม่มี	----	30,000	--	นาที	หมายเหตุ 1

หมายเหตุ:

เวลาใช้งาน LED ได้กําหนดว่าความสว่างของโมดูลลดลงเป็น 50% ของความสว่างเดิมที่ I_L= 20mA/LED เวลาใช้งาน LED สามารถลดลงถ้าการทํางาน I_Lมากกว่า 25mA/LED

Rข้อทดสอบความมั่นคง

ไม่ ไม่	สินค้าทดสอบ	สภาพการทดสอบ	หมายเหตุ
1	ระบบเก็บความร้อนสูง	+70°C / 96H	1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
2	ระบบเก็บความร้อนต่ํา	-30°C / 96H
3	ความเร็วสูง ทํางาน	+60°C / 96H
4	อุณหภูมิต่ํา	-20°C / 96H
5	การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง	50°C x 90%RH /96H
6	โชคความร้อนและความหนาว	สภาพสติก -20°C ((30 นาที) ~60°C (30 นาที) 10 รอบ

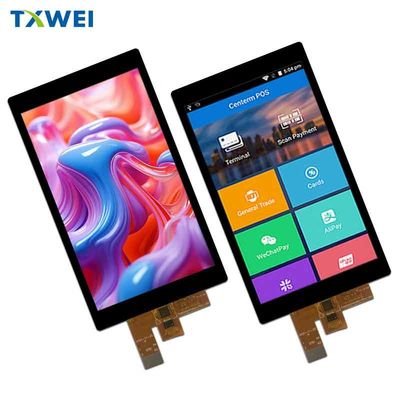

ภาพสินค้า

มัลติทัช PCAP TFT 5.5 นิ้ว จอ MIPI อินเตอร์เฟซ 1080 * 1920 พิกเซล ราคาต่ํา รับประกัน 4

สิ่งอํานวยความสะดวกและใบรับรอง
