รายละเอียดสินค้า

5.5 นิ้ว TFT Display ผู้ผลิต รูปแบบ 5.5 นิ้ว PCAP TFT Display

ผลิตภัณฑ์

5.5 นิ้ว TFT Display ผู้ผลิต รูปแบบ 5.5 นิ้ว PCAP TFT Display

MOQ:	การเจรจา
ราคา:	negotiate
บรรจุภัณฑ์มาตรฐาน:	กระดาษแข็ง
ระยะเวลาการจัดส่ง:	16 วัน
ความสามารถในการจัดหา:	10000 ชิ้น

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

เซินเจิ้น กวางตุ้ง

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

ISO9001 IS014001 IATF16949

หมายเลขรุ่น

TXW550039N0-CTP

เน้น:

720*1280 TFT แพเนล LCD

แผ่น LCD TFT ที่อ่านแสงอาทิตย์

5.5 นิ้ว TFT แพเนล LCD

คําอธิบายสินค้า

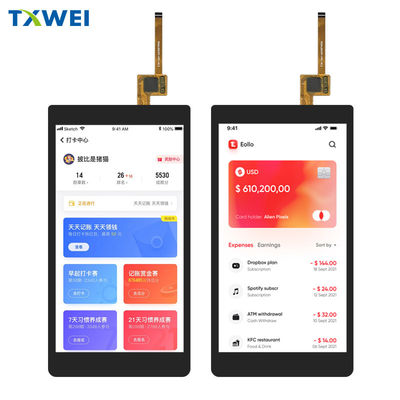

TFT LCD Touch 5.5" Inch HD 720x1280 Portrait IPS มุมชมเต็ม TFT ด้วยอินเตอร์เฟซ MIPI ด้วยโมดูล LCD CTP

5.5 นิ้ว TFT Display ผู้ผลิต รูปแบบ 5.5 นิ้ว PCAP TFT Display

ลักษณะ

จอ LCD TFT ขนาด 5.5 นิ้วTXW550039N0-CTP3 มีขนาดเส้นแยก 5.5 นิ้ว และความละเอียด 720x1280 พิกเซล
โมดูลจอ LCD ขนาด 5.5 นิ้วนี้ST7703วงจรบูรณาการ ซึ่งรวมถึงฟังก์ชัน IC ของตัวควบคุมและตัวขับ และรองรับอินเตอร์เฟซ MIPI
จอ PCAP TFT ขนาด 5.5 นิ้วนี้มีความดันไฟฟ้า (Vdd) จาก 21V
จอ LCD ขนาด 5.5 นิ้วนี้เป็นจอประเภท IPS ที่มีมุมมองเต็ม 85/85/85/85 แม็กซ์
รูปถ่าย TFT 5.5 นิ้วนี้TXW550039N0-CTPแสดงในโหมดรูปแบบด้วยความสว่าง 350 นิต และสามารถปรับแต่งได้
จอ TFT ขนาด 5.5 นิ้วนี้พร้อมกับแผ่นสัมผัส PCAP (โปรเจกชั่นความจุ)ST7703IC, อินเตอร์เฟซ I2C และเทคโนโลยีสัมผัส 5 จุด ให้ประสบการณ์ที่ตอบสนองและง่ายต่อผู้ใช้
จอจอ PCAP TFT ขนาด 5.5 นิ้วนี้สามารถทํางานได้ในอุณหภูมิตั้งแต่ -20 °C ถึง +70 °C; อุณหภูมิการเก็บของของมันอยู่ในช่วง -30 °C และ +80 °C.
ไม่ว่าจะเป็นการใช้ในภายในหรือภายนอกจอ LCD TFT ขนาด 5.5 นิ้วนี้สามารถตอบสนองความต้องการในการแสดงภาพที่หลากหลายPDA มือ ถือ เครื่อง POS เครื่องวัดเครื่องมือ การควบคุมทางการแพทย์ ความปลอดภัย ภาพแสดงการศึกษา แผ่นควบคุมอุปกรณ์ และสาขาอื่นๆ

ข้อมูลสินค้า

สินค้า:	5จอ LCD TFT ขนาด 0.5 นิ้ว
การแก้ไข:	720x1280 จุด
อินเตอร์เฟซ:	MIPI
ทิศทางการดู:	IPS มุมมองทั้งหมด ((85/85/85/85)
หน้าจอสัมผัส:	PCAP
โครงสร้าง PCAP:	G+FF
เครื่องควบคุม CTP:	GT911
เครื่องควบคุม LCD:	ST7703
ขนาดกระจกปก:	สามารถปรับแต่งได้
การเชื่อมต่อ:	ZIF FPC
หมายเลขปิน:	25 ปิน
ความสว่างของพื้นผิว:	350 Cd/m2 ((นิท)
อายุการใช้งาน LED:	30,000 ชั่วโมง
การปฏิบัติตาม:	สอดคล้องกับ CE & FCC & RoHS

5.5 นิ้ว TFT Display ผู้ผลิต รูปแบบ 5.5 นิ้ว PCAP TFT Display Drawing

5.5 นิ้ว TFT Display ผู้ผลิต รูปแบบ 5.5 นิ้ว PCAP TFT Display 0

5.5 นิ้ว TFT Display ผู้ผลิต รูปแบบ 5.5 นิ้ว PCAP TFT Display 1

AสารสกัดMอัคซิมRราคา

ลักษณะ	สัญลักษณ์	นาที	แม็กซ์	หน่วย
อุณหภูมิการทํางานของ LCM	T_OPR	- 20	+60	°C
อุณหภูมิการเก็บ LCM	T_STG	- 30	+70	°C
TP อุณหภูมิการทํางานและความชื้น ((20% ~ 90%RH)	T_OPR	- 20	+60	°C
TP SSอุณหภูมิและความชื้น (RH 20% ~ 90%)	T_STG	- 30	+70	°C
ความชื้น	RH	-	90	%

ลักษณะของหน่วยไฟหลัง

ระบบไฟหลังเป็นประเภทของแสงขอบที่มี LED สีขาว 14 หลอด คุณลักษณะของไฟหลังแสดงอยู่ในตารางต่อไปนี้

ลักษณะ	สัญลักษณ์	นาที	ประเภท	แม็กซ์	หน่วย	หมายเหตุ
โฟลเตจด้านหน้า	V_F	19.6	--	22.4	V	--
กระแสไฟฟ้า	ฉัน_F	--	40	--	mA	--
ความสว่าง ((มี LCD + CTP)	Lv	--	TBD	--	cd/m²	--
ระยะเวลาใช้งาน LED	ไม่มี	--	30,000	--	นาที	หมายเหตุ 1

หมายเหตุ:

(1) ช่วงเวลาใช้งานของ LED ได้ถูกกําหนดว่าความสว่างของโมดูลลดลงเป็น 50% ของความสว่างเดิมที่ IL = 20mA / LED

คําอธิบายฟังก์ชันโมดูล

พิน เลข	สัญลักษณ์	LCM การทํางาน
1-2	LEDA	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง
3-4	LEDK	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง
5	GND	พลังงานพื้นดิน
6	IOVCC1.8V	ขนาดของไฟฟ้า:1.65V ถึง 2.0V
7	VCI2.8V	พลังงานพลังงานแบบแอนาล็อก (VCI):2.5V ถึง 3.3V
8	กําหนดใหม่	กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่
9	TE	กรอบหัวแรงผลักดันสําหรับผลการฉีกขาด
10	LCD-ID	อ่านรหัสปินสําหรับวงจรรหัส
11	GND	พลังงานพื้นดิน
12	CLKP	การเข้าสัญญาณความแตกต่างของนาฬิกาอินเตอร์เฟซความเร็วสูง/outputสปิ้น
13	CLKN	การเข้าสัญญาณความแตกต่างของนาฬิกาอินเตอร์เฟซความเร็วสูง/outputสปิ้น
14	GND	พลังงานพื้นดิน
15	D0P	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
16	D0N	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
17	GND	พลังงานพื้นดิน
18	D1P	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
19	D1N	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
20	GND	พลังงานพื้นดิน
21	D2P	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
22	D2N	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
23	GND	พลังงานพื้นดิน
24	D3P	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
25	D3N	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin

พิน เลข	สัญลักษณ์	TPการทํางาน
1	CTP_VCC 3.3V	แผ่นสัมผัส Pราคาจําหน่าย2.8~3.3V
2	CTP_RST1.8V	การรีเซ็ตแผ่นสัมผัส
3	CTP_SCL1.8V	นาฬิกา I2C แผ่นสัมผัส
4	CTP_SDA1.8V	ข้อมูล I2C ของแผ่นสัมผัส
5	CTP_INT1.8V	การตัดออกของปานิลสัมผัส
6	GND	Power แผ่นดิน

Rข้อทดสอบความมั่นคง

ไม่ ไม่	สินค้าทดสอบ	สภาพการทดสอบ	หมายเหตุ
1	ระบบเก็บความร้อนสูง	+70°C / 96H	1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
2	ระบบเก็บความร้อนต่ํา	-30°C / 96H
3	ความเร็วสูง ทํางาน	+60°C / 96H
4	อุณหภูมิต่ํา	-20°C / 96H
5	การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง	50°C x 90%RH /96H
6	โชคความร้อนและความหนาว	สภาพสติก -20°C ((30 นาที) ~60°C (30 นาที) 10 รอบ

5.5 นิ้ว TFT Display ผู้ผลิต รูปแบบ 5.5 นิ้ว PCAP TFT Display
