| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |
รุ่นหมายเลข:TXW700028N0
ลักษณะ
| รายการ | รายละเอียด |
| ขนาด LCD | 70.0 นิ้ว ((ฉาก) |
| องค์ประกอบเครื่องขับ | a-Si TFT แมทริกซ์ที่ทํางาน |
| การแก้ไข |
1024*3RGB ((H) X600 ((V) |
| โหมดการแสดง | ปกติเป็นสีขาว |
| สูงจุด |
0.1506*0.1432 มิลลิเมตร |
| พื้นที่ทํางาน |
154.21 ((H) * 85.92 ((V) มม |
| ขนาดโมดูล |
164.9*100*3.5 มิลลิเมตร |
| การบํารุงผิว | ป้องกันแสงสว่าง |
| การจัดเรียงสี | สาย RGB |
|
IC ไดรเวอร์ LCM |
HX8282A11 |
|
กระแสไฟหลัง |
200-280mA |
|
ลูเมนศักยภาพ |
800cd/m2 |
7" TFT 1024x600 จุด
คําอธิบายฟังก์ชันโมดูล
| พิน เลข | สัญลักษณ์ | LCMคําอธิบาย |
| 1 | LEDA | พลังงานไฟฟ้าสําหรับ LED Backlight Anode Input |
| 2 | LEDA | พลังงานไฟฟ้าสําหรับ LED Backlight Anode Input |
| 3 | LEDK | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
| 4 | LEDK | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
| 5 | GND |
แผ่นดินพลังงาน |
| 6 | VCOM | ความดันทั่วไป |
| 7 | DVDD |
พลังงานสําหรับวงจรดิจิตอล 3.3V |
| 8 | MODE |
การเลือกโหมด DE/SYNC |
| 9 | DE | สัญญาณเปิดให้ใช้ข้อมูลในรุ่น RGB I/F 1 |
| 10 | VS | การปรับสync สัญญาณในแบบ RGB I/F |
| 11 | HS | การปรับสync ทิศทาง สัญญาณใน RGB I/F |
| 12 ~ 19 | B7 ~ B0 | 8 บิตบัสข้อมูลแสดงข้อมูลสีฟ้า |
| 20 ~ 27 | G7 ~ G0 | 8 บิตบัสข้อมูลแสดงข้อมูลสีเขียว |
| 28 ~ 35 | R7 ~ R0 | 8 บิตบัสข้อมูลแสดงข้อมูลสีแดง |
| 36 | GND | แผ่นดินพลังงาน |
| 37 | DCLK | สัญญาณนาฬิกาพิกเซลใน RGB I/F |
| 38 | GND | แผ่นดินพลังงาน |
| 39 | L/R |
เลือกซ้าย / ขวา |
| 40 | U/D |
การเลือกขึ้น/ลง |
| 41 | VGH | ประตู ON Voltage |
| 42 | VGL | ประตู OFF Voltage |
| 43 | AVDD | พลังงานสําหรับวงจรแบบแอนลาจ |
| 44 | กําหนดใหม่ |
การจัดเก็บทั่วโลก |
| 45 | NC |
ไม่มีการเชื่อมต่อ |
| 46 | VCOM | ความดันทั่วไป |
| 47 | DITHB |
Dithering function. Dithering function. DITHER = H:เปิดฟังก์ชันการขัดแย้งภายใน |
| 48 | GND | แผ่นดินพลังงาน |
| 49 | NC |
ไม่มีการเชื่อมต่อ |
| 50 | NC |
ไม่มีการเชื่อมต่อ |
AสารสกัดMอัคซิมRราคา
| ลักษณะ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| อุณหภูมิการทํางานของ LCM | TOPR | - 20 | +70 | °C |
| อุณหภูมิการเก็บ LCM | TSTG | - 30 | +80 | °C |
| ความชื้น | RH | 10 | 90 | % |
TFT DCCลักษณะ
| ลักษณะ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ |
| อัตราการดําเนินงาน TFT OperationFrame | Hz | -- | 60 | -- | Hz | |
| ความดันไฟฟ้าสําหรับ ((DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | |
| ประตู TFT ON Voltage | VGH | 17 | 18 | 19 | V | หมายเหตุ 2 |
| TFT Gate OFF โวลเตชั่น | VGL | - 6 คน5 | -6 | - 5 คน5 | V | หมายเหตุ 2 |
|
TFT ความดันทั่วไป |
Vcom | 3.0 | 3.15 | 3.3 | V | หมายเหตุ 1 |
| AVDD | Avdd | 8.9 | 9.0 | 9.1 | V | หมายเหตุ 3 |
หมายเหตุที่ 1: ค่า VCOM ควรปรับตามสภาพที่แตกต่างกันเพื่อให้ Optimize Flicker Value
หมายเหตุที่ 2: VGH และ VGL คือความกระชับกําลังการทํางานของประตู TFT
หมายเหตุที่ 3: ปรับความแตกต่าง ให้สีใหญ่และเข้ม และให้สีเล็กและเบาขึ้น
ลักษณะของหน่วยไฟหลัง
ระบบไฟหลังเป็นประเภทของแสงขอบที่มี 30 ไลด์สีขาว ลักษณะของไฟหลังแสดงอยู่ในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 8.8 | -- | 10 | V | - |
| กระแสไฟฟ้า | ฉันF | -- | 200 | -- | mA | - |
| ความสว่าง ((มี LCD + CTP) | Lv | -- | 650 | -- | cd/m2 | - |
| ระยะเวลาใช้งาน LED | ไม่มี | -- | 30,000 | -- | นาที | หมายเหตุ 1 |
หมายเหตุ:
เวลาใช้งาน LED ได้กําหนดว่าความสว่างของโมดูลลดลงเป็น 50% ของความสว่างเดิมที่ IL= 20mA/LED เวลาใช้งาน LED สามารถลดลงถ้าการทํางาน ILมากกว่า 25mA/LED
รายการการทดสอบความน่าเชื่อถือ
| ไม่ ไม่ | สินค้าทดสอบ | สภาพการทดสอบ | หมายเหตุ |
| 1 | ระบบเก็บความร้อนสูง | +80°C / 96H |
1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
|
| 2 | ระบบเก็บความร้อนต่ํา | -30°C / 96H | |
| 3 | ความเร็วสูง ทํางาน | +70°C / 96H | |
| 4 | อุณหภูมิต่ํา | -20°C / 96H | |
| 5 | การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง | 60°C x 90%RH /96H | |
| 6 | โชคความร้อนและความหนาว | สภาพสติก -20°C ((30 นาที) ~70°C (30 นาที) 50 วงจร |

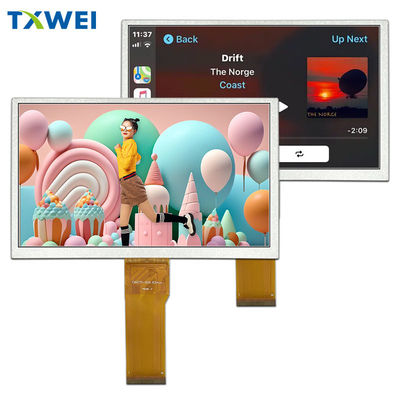

7" TFT 1024x600 จุด ภาพสินค้า
