อินเตอร์เฟซ MIPI โมดูลจอ LCD TFT ความละเอียดสูง 7 นิ้ว 800 * 1280

ผลิตภัณฑ์

อินเตอร์เฟซ MIPI โมดูลจอ LCD TFT ความละเอียดสูง 7 นิ้ว 800 * 1280

MOQ:	negotiate
ราคา:	negotiate
บรรจุภัณฑ์มาตรฐาน:	cardboard
ระยะเวลาการจัดส่ง:	16
วิธีการชำระเงิน:	L/C TT D/P
ความสามารถในการจัดหา:	10000pcs

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

Place of Origin

Guangdong,China

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

CE ROHS FCC

Model Number

TXW700081S0

ขนาดโครงร่างเครื่องกล (W * H * T):

99.65*160.85*2.4มม.

แบ็คไลท์ปัจจุบัน:

ขนาด:

องศาลูเมน:

400-550cd/ตรม.

ไอซีไดรเวอร์ LCM:

ILI9881C

อินเตอร์เฟซ LCM:

อินเตอร์เฟซ MIPI

อุณหภูมิในการทำงาน:

-20+70

ระดับพิกเซล (W*H):

0.11775(ส) *0.11775(วี)

เน้น:

อินเตอร์เฟซ MIPI หน้าจอจอ LCD TFT

800*1280 แผ่นแสดงผลการชําระเงินผ่านมือถือ

แผ่นแสดงผลการชําระเงินผ่านมือถือขนาด 7 นิ้ว

คําอธิบายสินค้า

7.0" TFT 800x1280, TFT LCD 7.0 นิ้ว

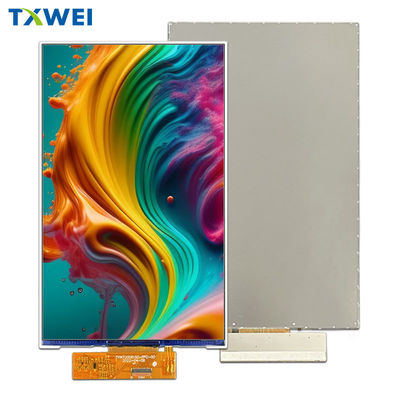

โมดูล TFT LCD TXW700081S0 เป็นแบบโพตเตอรี่ขนาด 7 นิ้วแบบ HD 800x1280 IPS free view full-color สามารถเลือกใช้จอสัมผัสได้หน่วยนี้รองรับ MIPI อินเตอร์เฟซขนาดโมเดลของ TXW700081S0 คือ 99.65 (ความกว้าง) x 160.85 (ความยาว) x 2.4 (ความหนา) มิลลิเมตร โดยมีพื้นที่ประสิทธิภาพ 94.2 x 150.72 มิลลิเมตร

เครื่องควบคุม TXW700081S0 และ ILI9881C ได้ถูกบูรณาการในโมดูล โดยมีช่วงความกระชับกําลังทํางาน 15V

ความสว่างของพื้นผิวคือ 400-550 cd / m 2 (Nits) หากคุณต้องการใช้มันเป็นโหมดภูมิทัศน์หรือปรับความสว่าง, กรุณาติดต่อเราเพื่อการสนับสนุนทางเทคนิคเพิ่มเติมรูปแบบนี้ได้ถูกนําไปใช้อย่างแพร่หลายในสาขา เช่น การเรียนรู้ของนักเรียน, การชําระเงินผ่านมือถือ, การควบคุมการเข้าถึงด้านความปลอดภัยในอุตสาหกรรม, เครื่องมือ, อุปกรณ์การแพทย์, บ้านฉลาด, อินเตอร์เน็ตของสิ่งของ, เครื่องใช้ในครัวเรือน เป็นต้น

สินค้า:	7 นิ้ว TFT LCD ทัช	การแก้ไข:	800x1280 จุด
ไดรเวอร์ IC:	ILI9881C หรือเทียบเท่า	หน้าจอสัมผัส:	ไม่มีการสัมผัส, PCAP เป็นตัวเลือก
ขนาดกระจกปก:	สามารถปรับแต่งได้	ทิศทางการดู:	ฟรี ((80/80/80/80)
รูปแบบ Dim:	99.65160.8524mm	พื้นที่ทํางาน:	94.2 ((H) * 150.72 ((V)nm
อินเตอร์เฟซ:	MIPI (สามารถปรับแต่ง)	การเชื่อมต่อ:	ประเภทเครื่องเชื่อม FPC
หมายเลขปิน:	31 ปิน (สามารถปรับแต่ง)	ความสว่างของพื้นผิว:	400-550Cd/m2 ((nits)
ความดันไฟฟ้า:	15 V ((TYP ค่า)	ประเภทไฟหลัง:	LED ขาว
อายุการใช้งาน LED:	30,000 ชั่วโมง	การปฏิบัติตาม:	สอดคล้องกับ CE&FCC และ RoHS

7.0" TFT 800x1280, TFT LCD 7.0 นิ้ว

อินเตอร์เฟซ MIPI โมดูลจอ LCD TFT ความละเอียดสูง 7 นิ้ว 800 * 1280 0

อินเตอร์เฟซ MIPI โมดูลจอ LCD TFT ความละเอียดสูง 7 นิ้ว 800 * 1280 1

คําอธิบายฟังก์ชันโมดูล

พิน เลข	สัญลักษณ์	LCMการทํางาน
1	LEDA	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง
2	LEDA	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง
3	LEDA	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง
4	NC	ไม่มีการเชื่อมต่อ
5	LEDK	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง
6	LEDK	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง
7	LEDK	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง
8	LEDK	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง
9	GND	Power แผ่นดิน
10	GND	Power แผ่นดิน
11	MIPI_D2+	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
12	MIPI_D2-	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
13	GND	Power แผ่นดิน
14	MIPI_D1+	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
15	MIPI_D1-	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
16	GND	Power แผ่นดิน
17	MIPI_CLK+	การเข้าสัญญาณความแตกต่างของนาฬิกาอินเตอร์เฟซความเร็วสูง/outputสปิ้น
18	MIPI_CLK-	การเข้าสัญญาณความแตกต่างของนาฬิกาอินเตอร์เฟซความเร็วสูง/outputสปิ้น
19	GND	Power แผ่นดิน
20	MIPI_D0+	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
21	MIPI_D0-	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
22	GND	Power แผ่นดิน
23	MIPI_D3+	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
24	MIPI_D3-	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
25	GND	Power แผ่นดิน
26	TE	ให้บริการ TE (Tearing Effect) ปินบน MPU อินเตอร์เฟซ
27	กําหนดใหม่	กําหนดปินใหม่ การตั้งปินต่ําจะเริ่มต้น LSI
28	ID	ไม่มีการเชื่อมต่อ
29	VDDIO/1.8V	พลังงานไฟฟ้าสําหรับวงจร I/O
30	VDD/3.3V	พลังงานไฟฟ้าสําหรับวงจร DC/DC
31	VDD/3.3V	พลังงานไฟฟ้าสําหรับวงจร DC/DC

ลักษณะของหน่วยไฟหลัง

ระบบไฟหลังเป็นประเภทแสงขอบที่มี 20 ไลด์สีขาว ลักษณะของไฟหลังแสดงอยู่ในตารางต่อไปนี้

ลักษณะ	สัญลักษณ์	นาที	ประเภท	แม็กซ์	หน่วย	หมายเหตุ
โฟลเตจด้านหน้า	V_F	14		16	V	-
กระแสไฟฟ้า	ฉัน_F	--	80	-	mA	-
ความสว่าง ((มี LCD)	Lv		360	--	cd/m²	-
ระยะเวลาใช้งาน LED	ไม่มี	----	30,000	--	นาที	หมายเหตุ 1

หมายเหตุ:

เวลาใช้งาน LED ได้กําหนดว่าความสว่างของโมดูลลดลงเป็น 50% ของความสว่างเดิมที่ I_L= 20mA/LED เวลาใช้งาน LED สามารถลดลงถ้าการทํางาน I_Lมากกว่า 25mA/LED

Rข้อทดสอบความมั่นคง

ไม่ ไม่	สินค้าทดสอบ	สภาพการทดสอบ	หมายเหตุ
1	ระบบเก็บความร้อนสูง	+70°C / 96H	1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
2	ระบบเก็บความร้อนต่ํา	-30°C / 96H
3	ความเร็วสูง ทํางาน	+60°C / 96H
4	อุณหภูมิต่ํา	-20°C / 96H
5	การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง	50°C x 90%RH /96H
6	โชคความร้อนและความหนาว	สภาพสติก -20°C ((30 นาที) ~60°C (30 นาที) 10 รอบ

7.0" TFT 800x1280, TFT LCD 7.0 นิ้ว ภาพสินค้า
