รายละเอียดสินค้า

หน้าจอ LCD TFT ขนาด 7 นิ้ว 800*1280 ความสว่าง 350cd/m2 แผนจอควบคุมการเข้าถึงความปลอดภัย

ผลิตภัณฑ์

หน้าจอ LCD TFT ขนาด 7 นิ้ว 800*1280 ความสว่าง 350cd/m2 แผนจอควบคุมการเข้าถึงความปลอดภัย

MOQ:	negotiate
ราคา:	negotiate
บรรจุภัณฑ์มาตรฐาน:	cardboard
ระยะเวลาการจัดส่ง:	16
วิธีการชำระเงิน:	L/C TT D/P
ความสามารถในการจัดหา:	10000pcs

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

Place of Origin

Guangdong,China

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

CE ROHS FCC

Model Number

TXW700081S0-MT

ขนาดโครงร่างเครื่องกล (W * H * T):

104.5(W) *171.5(H) *4.43(T)

ขนาด:

องศาลูเมน:

350cd/m²

ระดับพิกเซล (W*H):

0.11775(ส) *0.11775(วี)

อินเตอร์เฟซ LCM:

อินเตอร์เฟซ MIPI

จำนวนพิกเซล:

800*3RGB ((H) X1280 ((V)

ไอซีไดรเวอร์ LCM:

ILI9881C

เน้น:

จอ LCD TFT ขนาด 7 นิ้ว ขนาด 800*1280

แผนจอ LCD TFT ขนาด 7 นิ้ว

แผ่นแสดงผลการควบคุมการเข้าถึงความปลอดภัย

คําอธิบายสินค้า

คําอธิบายสินค้า:

การรักษาพื้นผิวกระจกจอสัมผัส Tianxianwei TXW700081S0-MT มีตัวเลือกการทํางานหลายอย่าง เช่น แอนติแบคทีเรีย กันน้ํา ป้องกันรอยนิ้วมือ ป้องกันแสงสว่าง และป้องกันการสะท้อนเราสามารถปรับเปลี่ยนตามความต้องการเฉพาะของลูกค้า. ขนาดของกระจกปิดสามารถปรับเปลี่ยนตามการใช้งานของลูกค้า เพื่อบรรลุการป้องกันฝุ่น เราจะใช้ 3M VHB บนบันไดบนด้านหลังของกระจกซึ่งสามารถป้องกันฝุ่นให้เข้าถึงอุปกรณ์ของผู้ใช้ได้อย่างสมบูรณ์ในการออกแบบของผลิตภัณฑ์นี้ เรายังดําเนินการรักษาต่อต้านสแตตติกทางเลือกการใช้งานอีกอย่างคือผลิตภัณฑ์สามารถมีผลสัมผัสที่สมบูรณ์แบบ ไม่ว่าจะเป็นมือเปล่าหรือสวมถุงมือพลาสติก.

ปัจจุบัน Tianxianwei TXW700081S0-MT กําลังถูกใช้โดยลูกค้าที่มีความสว่าง 350 นิตเราสนับสนุนความสว่างและความละเอียดตามความต้องการของผู้ใช้ในสภาพแวดล้อมที่แตกต่างกัน. ใช้อย่างแพร่หลายในสาขาต่างๆ เช่น การควบคุมการเข้าถึงความปลอดภัย การศึกษาเด็ก การชําระเงินผ่านมือถือ การควบคุมอุตสาหกรรม เครื่องมือ อุปกรณ์การแพทย์ บ้านฉลาด อินเตอร์เน็ตของสิ่งต่างๆเครื่องใช้ในครัวเรือนเป็นต้น

รายละเอียดสินค้าอย่างรวดเร็ว

1ขนาด LCD: 7 ′′ นิ้ว TFT
2ความละเอียด: 800*1280
3มุมมอง: ฟรี มุมมองทั้งหมด
4. ขนาดของกรอบ: 104.5 ((W) * 171.5 ((H) * 4.43 ((T) mm
5ประเภทอินเตอร์เฟซ LCM: MIPI

6ประเภทอินเตอร์เฟซ CTP: I2C
7. อุณหภูมิ: ด้านบน -20°C ถึง +70°C; ด้านใต้ -30°C ถึง +80°C
8. แผนการสัมผัส: จอสัมผัสจุลภาพ ((CTP)

รายละเอียด

รายการ	เนื้อหา	UNIT
ประเภท LCD	7.0 ละเอียด TFT-LCD
มิติการออกแบบ	104.5 ((W) 171.5 ((H) 4.43 ((T)	mm
พื้นที่ทํางาน	94.2 ((H) * 150.72 ((V)	mm
ทิศทางการดู	ทั้งหมด มุมมอง	---
แสดงสี	16.7M
จํานวนจุด	800*1280	จุด
ความสูงของจุด (H × V)	0.11775 ((H) *0.11775 ((V)	mm
ประเภท Assy	COG + FPC + BL + CTP	---
แบ็คไลท์	ไฟหลัง LED สีขาว	-
อินเตอร์เฟซ	อินเตอร์เฟซ MIPI
Lcm pin n นับ	31	ปิ้น

ภาพวาดสินค้า

คําอธิบายฟังก์ชันโมดูล

พิน เลข	สัญลักษณ์	LCMการทํางาน
1-3	LEDA AA0DDBDB15~DB0 DB15~DB0	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง
4	NC	NC
5- 8	LEDK	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง
9	GND	Power แผ่นดิน
10	GND	Power แผ่นดิน
11	MIPI_D2+	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
12	MIPI_D2-	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
13	GND	Power แผ่นดิน
14	MIPI_D1+	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
15	MIPI_D1-	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
16	GND	Power แผ่นดิน
17	MIPI_CLK+	ความขั้วขั้วบวกของสัญญาณวัตถุระยะเวลาความดันต่ํา
18	MIPI_CLK-	ความขั้วทางลบของสัญญาณนาฬิกาความดันต่ํา
19	GND	พลังงานพื้นดิน
20	MIPI_D0+	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
21	MIPI_D0-	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
22	GND	Power แผ่นดิน
23	MIPI_D3+	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
24	MIPI_D3-	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
25	GND	Power แผ่นดิน
26	TE	ให้บริการ TE (Tearing Effect) ปินบน MPU อินเตอร์เฟซ
27	กําหนดใหม่	กําหนดปินใหม่ การตั้งปินต่ําจะเริ่มต้น LSI
28	ID	อ่านรหัสปินสําหรับวงจรรหัส
29	VDDIO/1.8V	พลังงานไฟฟ้าสําหรับวงจร I/O
30- 31	VDD/3.3V	พลังงานไฟฟ้าสําหรับวงจร DC/DC

CTPPINคําอธิบาย:

พิน เลข	สัญลักษณ์	CTPการทํางาน
1	CTP_VDD3.3V	พลังงานไฟฟ้าสําหรับวงจร DC/DC
2	CTP_SCL3.3V	นาฬิกา I2C แผ่นสัมผัส
3	CTP_SDA3.3V	ข้อมูล I2C ของแผ่นสัมผัส
4	CTP_INT3.3V	การตัดออกของปานิลสัมผัส
5	CTP_RST3.3V	การรีเซ็ตแผ่นสัมผัส
6	GND	Power แผ่นดิน

AสารสกัดMอัคซิมRราคา

ลักษณะ	สัญลักษณ์	นาที	แม็กซ์	หน่วย
อุณหภูมิการทํางานของ LCM	T_OPR	- 20	+70	°C
อุณหภูมิการเก็บ LCM	T_STG	- 30	+80	°C
TP อุณหภูมิการทํางานและความชื้น (20% ~ 90%RH)	T_OPR	- 20	+70	°C
TP SSอุณหภูมิและความชื้นในการเก็บรักษา (20% ~ 90%RH)	T_STG	- 30	+80	°C
ความชื้น	RH	--	90	%

Rข้อทดสอบความมั่นคง

ไม่ ไม่	สินค้าทดสอบ	สภาพการทดสอบ	หมายเหตุ
1	ระบบเก็บความร้อนสูง	+80°C / 96H	1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
2	ระบบเก็บความร้อนต่ํา	-30°C / 96H
3	ความเร็วสูง ทํางาน	+70°C / 96H
4	อุณหภูมิต่ํา	-20°C / 96H
5	การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง	50°C x 90%RH /96H
6	โชคความร้อนและความหนาว	สภาพสติก -20°C ((30 นาที) ~60°C (30 นาที) 10 รอบ

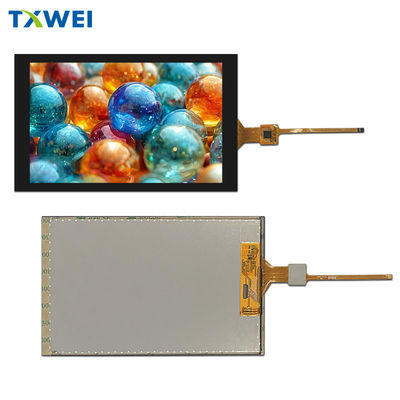

ภาพสินค้า

อุปกรณ์โรงงานและใบรับรอง

หน้าจอ LCD TFT ขนาด 7 นิ้ว 800*1280 ความสว่าง 350cd/m2 แผนจอควบคุมการเข้าถึงความปลอดภัย 4
