| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |

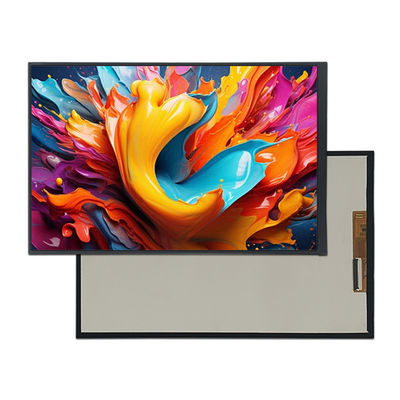

10.1 นิ้ว TFT LCD Display ระดับอุณหภูมิสูง 800*1280 Screen MIPI 40 pin
การนําเสนอสินค้า
ช่องจอ LCD TFT TXW100035B2 เป็นจอ IPS หน้าเต็ม 10.1 นิ้ว มีความละเอียด 800 * 1280 พิกเซล ช่องจอ LCD TFT ระดับอุตสาหกรรมนี้รองรับอินเตอร์เฟซ MIPIหน้าจอ TFT TXW100035B2 ทํางานที่ 24V (ความแรงกดไฟฟ้า)
การออกแบบ TXW100035B2 โดยไม่มีการสัมผัส, จอสัมผัสที่สามารถปรับแต่งได้, อินเตอร์เฟซ IIC และ USB เป็นตัวเลือก ความสว่างของโมดูล TFT LCD TXW100035B2 นี้คือ 550cd / m 2สภาพคุณภาพของจอ LCD TFT TXW100035B2 ดี. ในฐานะของจอแสดงผลิตภัณฑ์ชั้นอุตสาหกรรม สินค้านี้ถูกใช้อย่างแพร่หลายในสาขาต่างๆ เช่น แผ่นควบคุมอุปกรณ์ สินค้าการชําระเงินผ่านมือถือ สินค้าควบคุมการเข้าถึงความปลอดภัย เครื่องมือและเครื่องวัดอุปกรณ์การแพทย์, บ้านฉลาด อินเตอร์เน็ตของสิ่งของ และอุปกรณ์บ้าน
| สินค้า: | 10จอ LCD TFT ขนาด 1 นิ้ว |
| ความสว่างของพื้นผิว: | 550 Cd/m2 ((นิท) |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C |
| ความร้อนในการเก็บ: | -30°C ถึง +80°C |
| หมายเลขปิน: | 40 ปิน |
| การแก้ไข: |
800*1280 |
| อินเตอร์เฟซ: | MIPI |
| ทิศทางการดู: | IPS มุมมองทั้งหมด (85/85/85/85) |
| พื้นที่ทํางาน: |
135.36 ((H) * 216.576 ((V)(mm) |
| รูปแบบ Dim: |
143*228.6*28(mm) |
| หน้าจอสัมผัส: | CTP ไม่จําเป็น |
| สีแสดง: | 16.7 M |
|
IC ไดรเวอร์ LCM: |
JD9365DA |
|
ความดันไฟเบาะหลัง: |
24V |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |
| การปฏิบัติตาม: | สอดคล้องกับ CE&FCC และ RoHS |
ลักษณะ
จอ TFT ขนาด 10.1 นิ้วนี้เป็นจอ LCD TFT แมทริกซ์ที่มีสีใช้ TFT ซิลิคอนออมฟ์ (ThinFilm Transistors) เป็นอุปกรณ์สลับที่ใช้งาน
จอจอ LCD PCAP TFT ขนาด 10.1 นิ้วนี้ถูกออกแบบด้วย แก้วปก สามารถปรับแต่งได้ตามความต้องการของลูกค้า
หน้าจอ TFT ขนาด 10.1 นิ้วนี้มีสี Gamut Typ. 50% Min.45%.
เวลาตอบสนองของ LCD TFT ขนาด 10.1 นิ้วนี้ คือ Typ. 30ms, Max. 35ms
MIPI TFT ขนาด 10.1 นิ้วนี้ทํางานในอุณหภูมิที่กว้างตั้งแต่ -30 องศาถึง +80 องศา
ภาพวาดสินค้า
คําอธิบายฟังก์ชันโมดูล
| พิน เลข | สัญลักษณ์ | LCMการทํางาน |
| 1 | NC | NC |
| 2 | VDD/3.3V | พลังงานไฟฟ้าสําหรับวงจร DC/DC |
| 3 | VDD/3.3V | พลังงานไฟฟ้าสําหรับวงจร DC/DC |
| 4 | GND | Power แผ่นดิน |
| 5 | กําหนดใหม่ | กําหนดปินใหม่ การตั้งปินต่ําจะเริ่มต้น LSI |
| 6 | NC | NC |
| 7 | GND | Power แผ่นดิน |
| 8 | MIPI_D0N | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 9 | MIPI_D0P | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 10 | GND | Power แผ่นดิน |
| 11 | MIPI_D1N | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 12 | MIPI_D1P | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 13 | GND | Power แผ่นดิน |
| 14 | MIPI_CLKN | ปิ้นเข้าสัญญาณความแตกต่าง MIPI-DSI CLOCK |
| 15 | MIPI_CLKP | ปิ้นเข้าสัญญาณความแตกต่าง MIPI-DSI CLOCK |
| 16 | GND | Power แผ่นดิน |
| 17 | MIPI_D2N | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 18 | MIPI_D2P | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 19 | GND | Power แผ่นดิน |
| 20 | MIPI_D3N | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 21 | MIPI_D3P | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 22 | GND | Power แผ่นดิน |
| 23 ~ 24 | NC | NC |
| 25 | GND | Power แผ่นดิน |
| 26 ~ 29 | NC | NC |
| 30 | GND | Power แผ่นดิน |
| 31 ~ 32 |
LEDK |
พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
| 33 ~ 38 | NC | NC |
| 39 ~ 40 |
LEDA |
พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง |
คุณสมบัติทางแสง
Rข้อทดสอบความมั่นคง
| ไม่ ไม่ | สินค้าทดสอบ | สภาพการทดสอบ | หมายเหตุ |
| 1 | ระบบเก็บความร้อนสูง | +70°C / 96H |
1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
|
| 2 | ระบบเก็บความร้อนต่ํา | -30°C / 96H | |
| 3 | ความเร็วสูง ทํางาน | +60°C / 96H | |
| 4 | อุณหภูมิต่ํา | -20°C / 96H | |
| 5 | การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง | 50°C x 90%RH /96H | |
| 6 | โชคความร้อนและความหนาว | สภาพสติก -20°C ((30 นาที) ~60°C (30 นาที) 50 วงจร |
ภาพสินค้า
TFT LCD Display Module ผู้ผลิต - มีสินค้ามาตรฐาน TFT มากกว่า 300 รายการ
เทคโนโลยี Tian Xianwei เป็นผู้ผลิตจอ LCD TFT ที่มีฐานะในประเทศจีนTian Xianwei นําเสนอสินค้าที่กว้างขวางของขนาดเล็กและขนาดกลาง TFT โมดูลจอในขนาดตั้งแต่ 0.96"1.28 นิ้ว77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" และ 32" TFT (ขนาดเส้นฉากของพื้นที่ทํางาน) และอื่น ๆมีมากกว่า 200 แบบมาตรฐาน TFT ที่ระบุในเว็บไซต์นี้; นอกจากนี้เกือบแต่ละรายการก็ยอมรับที่จะนํามาจากรายการมาตรฐานเพื่อตอบสนองความต้องการของลูกค้า
ผืนจอ TFT Tian Xianwei ได้รับคุณภาพตามมาตรฐานอุตสาหกรรมรวมถึงโมดูล TFT-LCD มาตรฐาน, IPS TFT, TFT LCD ความสว่างสูง (จอจอที่อ่านแสงอาทิตย์), แผ่น TFT พร้อมบอร์ดควบคุมประเภทสตาร์ TFT, TFT LCD อุณหภูมิขนาดใหญ่ จอเหล่านี้มีรูปแบบภูมิประเทศหรือรูปภาพจอจอ LCD Tian Xianwei TFT มีให้เลือกในความละเอียดต่าง ๆ รวมถึงจอสัมผัสเป็นตัวเลือกในเทคโนโลยี Resistive และ Projected Capacitive (PCAP touch screen)โมดูลจอ TFT ของเราหลายอันมีอินเตอร์เฟสมากกว่าหนึ่งที่มีให้บริการรวมถึง MCU, RGB, TTL, LVDS และ MIPI DSIโมดูล Tian Xianwei TFT เหมาะสําหรับการใช้งานหลายอย่าง รวมถึงการควบคุมอุตสาหกรรม, เครื่องกาแฟ, อุปกรณ์การแพทย์, ระบบ POS, อัตโนมัติ, GPS Navigator, สินค้าขาว, การควบคุมพลังงาน, โทรคมนาคม, อุปกรณ์การแพทย์และอื่น ๆ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
