| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |

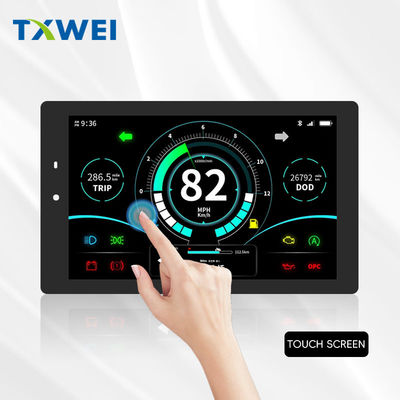

7 นิ้ว IPS TFT LCD Display JD9365DA Driver MIPI Interface การแนะนําสินค้า
TXW700088K0-CTPจอ LCD TFT เป็นโหมดรูปแบบ 7 นิ้ว พร้อมโมดูล TFT LCD แบบจอสัมผัสจุลภาพ (CTP)600*1024พิกเซล, โมดูล TFT LCD นี้มีJD9365DAIC. มันสนับสนุนอินเตอร์เฟซ MIPI. ความดันไฟฟ้าสําหรับอานาล็อก (Vcc)18 วอลต์หน่วยนี้มีแผ่นผิวที่ป้องกันแสงสว่าง และมุมมองทั้งหมดจะเห็นได้
TXW700088K0-CTPผลิตภัณฑ์จอใช้แสงเบื้องหลังความสว่างสูง พร้อมกับเครื่องขั้วแสงความสว่างสูง ความสว่างของพื้นผิวสามารถถึง 800 NITS และพื้นผิว CTP เป็นแบบกันแสงสว่างเพื่อให้ผลิตภัณฑ์นี้สามารถอ่านได้ในแสงอาทิตย์โมดูล LCD นี้สามารถใช้ได้ในระบบที่ฝัง, อุปกรณ์อุตสาหกรรม, ความปลอดภัยและอุปกรณ์มือถือที่ต้องการการแสดงภาพที่มีคุณภาพสูงและสีสัน
ลักษณะ:
| สินค้า: | 7 นิ้ว TFT LCD Display |
| การแก้ไข: |
600*1024 |
| ทิศทางการดู: | IPS มุมมองทั้งหมด |
| หมายเลขปิน: | 40 ปิน |
| ความสว่างของพื้นผิว: | 800 Cd/m2 |
| อายุการใช้งาน LED: | 20,000 ชั่วโมง |
| หน้าจอสัมผัส: | แผ่นสัมผัสความจุ |
| ขนาดกระจกปก: | สามารถปรับแต่งได้ |
| อินเตอร์เฟซ: | MIPI |
|
Mechanical OutlineSize ขนาดเครื่องจักรกล: |
104.36*178.67*528 |
| ไดรเวอร์ IC: |
JD9365DA |
| การปฏิบัติตาม: | สอดคล้องกับ CE & FCC & RoHS |
7 นิ้ว IPS TFT จอ LCDJD9365DAผู้นํา ผู้นําสินค้าการวาด
AสารสกัดMอัคซิมRราคา
| ลักษณะ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| อุณหภูมิการทํางานของ LCM | TOPR | - 20 | +70 | °C |
| อุณหภูมิการเก็บ LCM | TSTG | - 30 | +80 | °C |
| TP อุณหภูมิการทํางานและความชื้น (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| TP SSอุณหภูมิและความชื้นในการเก็บรักษา (20% ~ 90%RH) | TSTG | - 30 | +80 | °C |
| ความชื้น | RH | -- | 90 | % |
ลักษณะของหน่วยไฟหลัง
ระบบไฟหลังเป็นประเภทแสงขอบที่มี LED ขาว 18 ดวง คุณสมบัติของไฟหลังแสดงอยู่ในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 16.8 | -- | 19.2 | V | -- |
| กระแสไฟฟ้า | ฉันF | -- | 120 | -- | mA | -- |
| ความสว่าง ((มี LCD + CTP) | Lv | -- | 800 | -- | cd/m2 | -- |
| ระยะเวลาใช้งาน LED | ไม่มี | -- | 20,000 | -- | นาที | หมายเหตุ 1 |
หมายเหตุ:
คําอธิบายฟังก์ชันโมดูล
| พิน เลข | สัญลักษณ์ | LCM ปฏิบัติการ |
| 1 | GND | พลังงานพื้นดิน |
| 2 | MIPI_D0+ | สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin |
| 3 | MIPI_D0- | สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin |
| 4 | GND | พลังงานพื้นดิน |
| 5 | MIPI_D1+ | สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin |
| 6 | MIPI_D1- | สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin |
| 7 | GND | พลังงานพื้นดิน |
| 8 | MIPI_CLK+ | สายด่วนอินเตอร์เฟซนาฬิกา อัตราการแตกต่างสัญญาณเข้า/ออก |
| 9 | MIPI_CLK- | สายด่วนอินเตอร์เฟซนาฬิกา อัตราการแตกต่างสัญญาณเข้า/ออก |
| 10 | GND | พลังงานพื้นดิน |
| 11 | MIPI_D2+ | สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin |
| 12 | MIPI_D2- | สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin |
| 13 | GND | พลังงานพื้นดิน |
| 14 | MIPI_D3+ | สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin |
| 15 | MIPI_D3- | สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin |
| 16 ~ 17 | GND | พลังงานพื้นดิน |
| 18 ~ 19 | VCC 1.8V | พลังงานไฟฟ้าสําหรับวงจร I/O |
| 20 ~ 23 | NC | NC |
| 24 | กําหนดใหม่ | กําหนดปินใหม่ การตั้งปินต่ําจะเริ่มต้น LSI |
| 25 ~ 26 | NC | NC |
| 27 | GND | พลังงานพื้นดิน |
| 28 ~ 29 |
LEDK |
พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
| 30 | GND | พลังงานพื้นดิน |
| 31 | NC | NC |
| 32 ~ 33 | GND | พลังงานพื้นดิน |
| 34 | NC | NC |
| 35 ~ 36 |
LEDA |
พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง |
| 37 | GND | พลังงานพื้นดิน |
| 38 ~ 39 | VDD 3.3V | พลังงานไฟฟ้าสําหรับวงจร DC/DC |
| 40 | NC | NC |
CTPPINคําอธิบาย:
| พิน เลข | สัญลักษณ์ | CTPการทํางาน |
| 1 | CTP_VCC2.8V | แผ่นสัมผัส Pราคาจําหน่าย2.8~3.3V |
| 2 | CTP_INT1.8V | การตัดออกของปานิลสัมผัส |
| 3 | CTP_RST1.8V | การรีเซ็ตแผ่นสัมผัส |
| 4 | CTP_SCL1.8V | นาฬิกา I2C แผ่นสัมผัส |
| 5 | CTP_SDA1.8V | ข้อมูล I2C ของแผ่นสัมผัส |
| 6 | GND | Power แผ่นดิน |
Rข้อทดสอบความมั่นคง
| ไม่ ไม่ | สินค้าทดสอบ | สภาพการทดสอบ | หมายเหตุ |
| 1 | ระบบเก็บความร้อนสูง | +80°C / 96H |
1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว ไม่ถูกอนุญาต 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
|
| 2 | ระบบเก็บความร้อนต่ํา | -30°C / 96H | |
| 3 | ความเร็วสูง ทํางาน | +70°C / 96H | |
| 4 | อุณหภูมิต่ํา | -20°C / 96H | |
| 5 | การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง | 50°C x 90%RH /96H | |
| 6 | โชคความร้อนและความหนาว | สภาพสติก -20°C ((30 นาที) ~60°C (30 นาที) 10 รอบ |
ภาพสินค้า
ผู้ผลิตโมดูลจอ LCD TFT - มีสินค้ามาตรฐาน TFT มากว่า 400 รายการในสาย
เทียนเซียนเวย์SAEF เป็นผู้ผลิตจอ LCD TFT ที่นํารุ่งเรืองในโลกที่ตั้งอยู่ในประเทศจีน SAEF ให้บริการสินค้าหลากหลายแบบของโมดูลจอ TFT ขนาดเล็กและกลางในขนาดตั้งแต่ 0.96 "1.28 นิ้ว77, 2", 2.1" 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"และ 32"TFT (ขนาดฉากของพื้นที่ทํางาน) และอื่นๆ มีมากกว่า 200 แบบมาตรฐาน TFT ที่จดทะเบียนในเว็บไซต์นี้ นอกจากนี้เกือบแต่ละรายการยอมรับที่จะนํามาจากรายการมาตรฐานเพื่อตอบสนองความต้องการของลูกค้า.
คําค้นหา: tft 7"7tft LCD7"ตฟท LCD,7LCD ขนาด 1 นิ้ว7,7เครื่องแสดง tft7การแสดงภาพ7อินช์ tft display, tft display7อินช์, tft display7"7จอ LCD ขนาด 1 นิ้ว7"หน้าจอ7สกรีน TFT นิ้ว7นิ้ว, tft screen7"7หน้าจอ LCD ขนาด 1 นิ้ว
