| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |

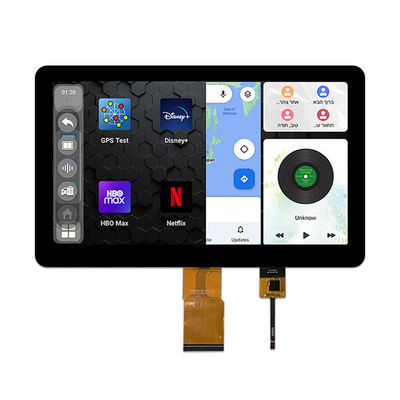

TXW100041B0-CTP เป็นจอแสดงผล LCD TFT สีเต็มขนาด 10.1 นิ้ว ความละเอียด 16: 9 ความละเอียด 1024 * 600, IPS ดูเต็มความละเอียดสูง ผลการแสดงความสว่างสูงระยะอุณหภูมิที่กว้างของ -30+80 อุณหภูมิการทํางาน, และแสดงความสว่างสูง 450cd / m2
นอกจากนี้TXW100041B0-CTPมีคุณสมบัติสินค้าสามประเภท: ความสว่างสูง (450 cd/m2), ความแตกต่างสูง (800:1) และการป้องกันแสงสว่างการปรับปรุงประสบการณ์ทางสายตาของสินค้าของลูกค้าในสภาพต่าง ๆ.
ผลิตภัณฑ์นี้ถูกใช้อย่างแพร่หลายในสาขาต่างๆ เช่น การนําทางรถยนต์ อุปกรณ์ชมแสงอาทิตย์กลางแจ้ง อุปกรณ์ควบคุมอุตสาหกรรม อุปกรณ์การแพทย์ แผ่นปฏิบัติการอินเตอร์เฟซมนุษย์-เครื่องจักร เป็นต้น
ลักษณะ
| รายการ | รายละเอียด |
| ขนาด LCD | 10. 1 นิ้ว ((ฉาก) |
|
ลูเมนศักยภาพ |
450cd/m2 |
| การแก้ไข |
1024*3RGB ((H) X600 ((V) |
| โหมดการแสดง | ปกติเป็นสีขาว ส่งสัญญาณ |
| สูงจุด |
0.2175*02088mm |
| พื้นที่ทํางาน |
222.72 ((H) * 125.28 ((V)mm |
| ขนาดโมดูล ((พร้อม CTP) | 247.69*154.09*68mm |
|
IC ไดรเวอร์ LCM |
HX8282A11 |
|
อินเตอร์เฟซ LCM |
อินเตอร์เฟซ bit LVDS |
|
Lcm pin n นับ |
60 |
| ดูทิศทาง ((Gray Inversion) |
ทุกเวลา |
|
โครงสร้างจอสัมผัส |
G+G |
|
ไดรเวอร์ทัช IC |
GT9271 |
|
อินเตอร์เฟซสัมผัส |
IIC |
| อุณหภูมิการทํางาน |
-20+70 |
| อุณหภูมิการเก็บรักษา |
-30+80 |
LVDS Inch TFT กับผลิตภัณฑ์ CTPการวาด
AสารสกัดMอัคซิมRราคา
| ลักษณะ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| อุณหภูมิการทํางานของ LCM | TOPR | - 20 | +70 | °C |
| อุณหภูมิการเก็บ LCM | TSTG | - 30 | +80 | °C |
| TP อุณหภูมิการทํางานและความชื้น (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| TP SSอุณหภูมิและความชื้นในการเก็บรักษา (20% ~ 90%RH) | TSTG | - 30 | +80 | °C |
| ความชื้น | RH | -- | 90 | % |
TFT DCCลักษณะ
| ลักษณะ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ |
| อัตราการดําเนินงาน TFT OperationFrame | Hz | -- | 60 | -- | Hz | -- |
| ความดันไฟฟ้าสําหรับ ((DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | -- |
| ประตู TFT ON Voltage | VGH | -- | 18 | -- | V | -- |
| TFT Gate OFF โวลเตชั่น | VGL | -- | -6 | -- | V | -- |
| TFT ความดันทั่วไป | Vcom | -- | 4.4 | -- | V | -- |
| AVDD | Avdd | -- | 9.6 | -- | V | -- |
หมายเหตุ:
1. VGH คือความดันการทํางาน TFT Gate
2. VGL คือความดันการทํางาน TFT Gate ระดับความดันต่ําของสัญญาณ VGL ต้อง
อัตราแปรปรวนในระยะเดียวกันกับ Vcom
3. Vcom ต้องปรับเพื่อให้ดีที่สุด คุณภาพการแสดง เช่น Crosstalk และความแตกต่าง อื่นๆ
4ค่าคือเพียงค่าอ้างอิง ลูกค้าสามารถปรับปรุงค่าการตั้งค่าโดย
D-IC ต่างกัน
ลักษณะของหน่วยไฟหลัง
ระบบไฟหลังเป็นประเภทของแสงขอบที่มี LED สีขาว 42 หลอด ลักษณะของไฟหลังแสดงอยู่ในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 16.8 | -- | 19.2 | V | - |
| กระแสไฟฟ้า | ฉันF | -- | 140 | - | mA | - |
| ความสว่าง ((มี LCD + CTP) | Lv | TBD | -- | cd/m2 | - | |
| ระยะเวลาใช้งาน LED | ไม่มี | -- | 30000 | -- | นาที | หมายเหตุ 1 |
หมายเหตุ:
เวลาใช้งาน LED ได้กําหนดว่าความสว่างของโมดูลลดลงเป็น 50% ของความสว่างเดิมที่ IL= 20mA/LED เวลาใช้งาน LED สามารถลดลงถ้าการทํางาน ILมากกว่า 25mA/LED
Rข้อทดสอบความมั่นคง
| ไม่ ไม่ | สินค้าทดสอบ | สภาพการทดสอบ | หมายเหตุ |
| 1 | ระบบเก็บความร้อนสูง | +80°C / 96H |
1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
|
| 2 | ระบบเก็บความร้อนต่ํา | -30°C / 96H | |
| 3 | ความเร็วสูง ทํางาน | +70°C / 96H | |
| 4 | อุณหภูมิต่ํา | -20°C / 96H | |
| 5 | การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง | 50°C x 90%RH /96H | |
| 6 | โชคความร้อนและความหนาว | สภาพสติก -20°C ((30 นาที) ~70°C (30 นาที) 10 จักรยาน |
สินค้าภาพ
