รายละเอียดสินค้า

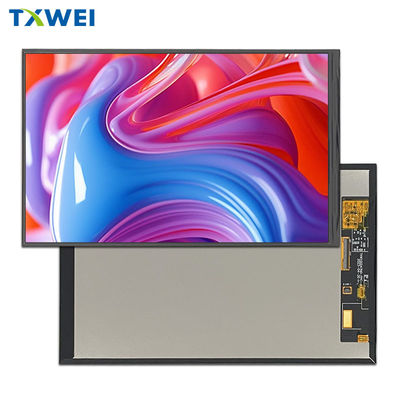

10.1 นิ้ว 1200X1920 LCD Display Module 350cd/m2 เครื่องมือการแพทย์ บ้านฉลาด

ผลิตภัณฑ์

10.1 นิ้ว 1200X1920 LCD Display Module 350cd/m2 เครื่องมือการแพทย์ บ้านฉลาด

MOQ:	negotiate
ราคา:	negotiate
บรรจุภัณฑ์มาตรฐาน:	cardboard
ระยะเวลาการจัดส่ง:	16
วิธีการชำระเงิน:	L/C TT D/P
ความสามารถในการจัดหา:	10000pcs

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

Place of Origin

Guangdong,China

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

CE ROHS FCC

Model Number

TXW100047N0

ไอซีไดรเวอร์ LCM:

HX8279

ระดับพิกเซล (W*H):

0.1128*0.1128

องศาลูเมน:

350d/m2

พื้นที่ทํางาน:

135.36(ส) * 216.576(วี)

อุณหภูมิในการจัดเก็บ:

-20+60

อินเตอร์เฟซ LCM:

อินเทอร์เฟซ MIPI BIT

จำนวนพิกเซล:

1200*3RGB(ส)X1920(วี)

Lcm pin n นับ:

เน้น:

โมดูลจอ LCD 1200X1920

โมดูลจอ LCD 10 นิ้ว

ปานีลจอบ้านฉลาดอุปกรณ์การแพทย์

คําอธิบายสินค้า

100.1 นิ้ว1200*1920อุตสาหกรรม TFT LCD Display MIPI อินเตอร์เฟซ 40 Pin การนําเสนอสินค้า

TXW100047N0 เป็นจอ TFT-LCD อุตสาหกรรมขนาด 10.1 นิ้ว มีความละเอียด 1200 * 3RGB (H) X1920 (V) (1200 ตารางพิกเซลแนวราบ โดย 1920 ตารางพิกเซลแนวตั้ง) รุ่นนี้รองรับอินเตอร์เฟซ MIPIความดันไฟฟ้า (VCC) สําหรับการขับเคลื่อนแผ่น LCD คือ 22.4V ถึง 25.6V. สามารถใช้ได้สําหรับระบบจํากัด, อัตโนมัติ, GPS, อุปกรณ์ทางการแพทย์, อุปกรณ์อุตสาหกรรม, และอุปกรณ์รักษาความปลอดภัยที่ต้องการจอ TFT รูปสีที่มีคุณภาพสูง

ผลิตภัณฑ์นี้ถูกใช้อย่างแพร่หลายในแท็บเล็ตการศึกษา แผ่นอุปกรณ์การแพทย์ หุ่นยนต์ เทอร์มินัลการชําระเงิน เครื่องพิมพ์ บ้านฉลาด การจํานองใบหน้า การชําระเงินผ่านมือถือ แผ่นแสดงผลการควบคุมอุตสาหกรรมอุปกรณ์และแผ่นแสดงเครื่องมือ, อิเล็กทรอนิกส์รถยนต์, อุปกรณ์สํานักงาน, อุปกรณ์ครัวเรือนและสาขาอื่น ๆ

คําสําคัญ:	10จอ LCD TFT ขนาด 1 นิ้ว
การแก้ไข:	1200*1920
อินเตอร์เฟซ:	MIPI
อายุการใช้งาน LED:	30,000 ชั่วโมง
ทิศทางการดู:	เวลา 6 โมง
ระยะเวลาการทํางาน:	-10°C ถึง +50°C
หน้าจอสัมผัส:	TXW100047N0-TC
ขนาดกระจกปก:	ODM
ความสว่างของพื้นผิว:	350 Cd/m2
ปิ้น:	40
LCM ไดรเวอร์ IC:	HX8279
การปฏิบัติตาม:	สอดคล้องกับ CE & FCC & RoHS

ภาพวาดสินค้า

10.1 นิ้ว 1200X1920 LCD Display Module 350cd/m2 เครื่องมือการแพทย์ บ้านฉลาด 0

10.1 นิ้ว 1200X1920 LCD Display Module 350cd/m2 เครื่องมือการแพทย์ บ้านฉลาด 1

ลักษณะของหน่วยไฟหลัง

ระบบไฟหลังเป็นประเภทของแสงขอบที่มี 32 ไลด์สีขาว

แสดงในตารางต่อไปนี้

ลักษณะ	สัญลักษณ์	นาที	ประเภท	แม็กซ์	หน่วย	หมายเหตุ
โฟลเตจด้านหน้า	V_F	22.4	--	25.6	V	--
กระแสไฟฟ้า	ฉัน_F	--	80	--	mA	--
ความสว่าง ((มี LCD)	Lv	--	TBD	--	cd/m²	--
ระยะเวลาใช้งาน LED	ไม่มี	--	30,000	--	นาที	หมายเหตุ 1

หมายเหตุ:

เวลาใช้งาน LED ได้กําหนดว่าความสว่างของโมดูลลดลงเป็น 50% ของความสว่างเดิมที่ I_L= 20mA/LED เวลาใช้งาน LED สามารถลดลงถ้าการทํางาน I_Lมากกว่า 25mA/LED

คําอธิบายฟังก์ชันโมดูล

พิน เลข	สัญลักษณ์	LCMการทํางาน
1	NC	ไม่มีการเชื่อมต่อ
2	CTP_กําหนดใหม่ 3.3V	CTP_Reset สัญญาณ input pin
3	CTP_VDD 3.3V	พลังงานไฟฟ้าสําหรับวงจร DC/DC
4	GND	Power แผ่นดิน
5	CTP_INT 3.3V	CTP_STOP สิงกัล
6	CTP_SDA 3.3V	CTP_Data ค้นหา
7	CTP_SCL 3.3V	CTP_Clock สิงกัล
8	NC	ไม่มีการเชื่อมต่อ

9	LEDK	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง
10	LEDK	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง
11	NC	ไม่มีการเชื่อมต่อ
12	LEDA	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง
13	LEDA	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง
14	LEDA	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง
15	NC	ไม่มีการเชื่อมต่อ
16	GND	Power แผ่นดิน
17	MIPI_D0N	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
18	MIPI_D0P	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
19	GND	Power แผ่นดิน
20	MIPI_D1N	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
21	MIPI_D1P	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
22	GND	Power แผ่นดิน
23	MIPI_CLKN	การเข้าสัญญาณความแตกต่างของนาฬิกาอินเตอร์เฟซความเร็วสูง/outputสปิ้น
24	MIPI_CLKP	การเข้าสัญญาณความแตกต่างของนาฬิกาอินเตอร์เฟซความเร็วสูง/outputสปิ้น
25	GND	Power แผ่นดิน
26	MIPI_D2N	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
27	MIPI_D2P	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
28	GND	Power แผ่นดิน
29	MIPI_D3N	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
30	MIPI_D3P	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
31	GND	Power แผ่นดิน
32	NC	ไม่มีการเชื่อมต่อ
33	NC	ไม่มีการเชื่อมต่อ
34	กําหนดใหม่1.8V	กําหนดปินใหม่ การตั้งปินต่ําจะเริ่มต้น LSI
35	VCC3.3V	พลังงานประกอบวงจรเสริม
36	VCC3.3V	พลังงานประกอบวงจรเสริม
37	VCC3.3V	พลังงานประกอบวงจรเสริม
38	VCC3.3V	พลังงานประกอบวงจรเสริม
39	IOVCC 1.8V	พลังงานไฟฟ้าสําหรับวงจร DC/DC
40	NC	ไม่มีการเชื่อมต่อ

Rข้อทดสอบความมั่นคง

ไม่ ไม่	สินค้าทดสอบ	สภาพการทดสอบ	หมายเหตุ
1	ระบบเก็บความร้อนสูง	+70°C / 96H	1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
2	ระบบเก็บความร้อนต่ํา	-20°C / 96H
3	ความเร็วสูง ทํางาน	+60°C / 96H
4	อุณหภูมิต่ํา	-10°C / 96H
5	การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง	50°C x 90%RH /96H
6	โชคความร้อนและความหนาว	สภาพสติก -10°C ((30 นาที) ~60°C (30 นาที) 10 จักรยาน

ภาพสินค้า

คําค้นหา: tft 10.1",10.1tft LCD10.1"ตฟท LCD,10.1LCD ขนาด 1 นิ้ว10.1,10.1เครื่องแสดง tft10.1การแสดงภาพ10.1อินช์ tft display, tft display10.1อินช์, tft display10.1"10.1จอ LCD ขนาด 1 นิ้ว
