| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |
รายละเอียดสินค้าอย่างรวดเร็ว:
1ขนาด LCD: 7 ′′ TFT
2ความละเอียด: 1024x600
3มุมมอง: ฟรี
4- ขนาดรูปแบบ: 164.9 * 100 * 5.08 มม.
5. ประเภทอินเตอร์เฟซ LCM: อินเตอร์เฟส bit LVDS
6ประเภทอินเตอร์เฟซ CTP: I2C
7. อุณหภูมิ: -30 °C ถึง +80 °C; Tst -30 °C ถึง +80 °C
8. แผนการสัมผัส: จอสัมผัสจุลภาพ ((CTP)
| คําสําคัญ: | 7 นิ้ว TFT | หน้าจอสัมผัส: | CTP ((จอสัมผัสขนาดจุ) |
|---|---|---|---|
| การแก้ไข: | 1024x600 จุด | ขนาดกระจกปก: | สามารถปรับเปลี่ยนได้ |
| อินเตอร์เฟซ LCM: |
อินเตอร์เฟซ bit LVDS |
ความสว่างของพื้นผิว: | 450-1300 Cd/m2 |
| อายุการใช้งาน LED: | 30,000 ชั่วโมง | ปิ้น: | 20 ปิน |
| ทิศทางการดู: | มุมมองทั้งหมด ((80/80/80/80) | อินเตอร์เฟซ CTP: | I2C |
| ระยะเวลาการทํางาน: | ¥20°C ถึง +70°C | การปฏิบัติตาม: | สอดคล้องกับ CE & FCC & RoHS |
การประกันคุณภาพ
1สําหรับแต่ละชิ้น เรามีการทดสอบ 3 ครั้ง 100% เพื่อให้แน่ใจว่ามีคุณภาพดี
2ผู้จัดการ QA เคยอยู่ในอุตสาหกรรม LCD มานานกว่า 12 ปี ผู้ประกอบการผลิตและ QA ที่สําคัญอยู่ในอุตสาหกรรม LCD มานานกว่า 7-8 ปีทีมงานของเราทุกคนเป็นมืออาชีพและมีประสบการณ์มากใน LCD กําหนดการให้แน่ใจว่าคุณภาพสําหรับลูกค้า.

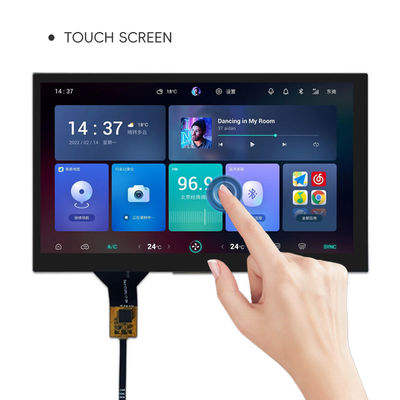

โมดูล TFT LCD 7 นิ้ว 1024x600 MIPI อินเตอร์เฟซ IPS กับ CTP การวาดสินค้า
Mในเรือ คําอธิบาย
| พิน เลข | สัญลักษณ์ | Mในเรือ คําอธิบาย |
| 1 | LCD-VDD 3.3V | พลังงานสําหรับ LCD |
| 2 | NC | NC |
| 3 | NC | NC |
| 4 | GND | ดิน |
| 5 | GND | ดิน |
| 6 | GND | ดิน |
| 7 | RXIN0- | ข้อมูลการเข้าความแตกต่างของ LVDS 0 |
| 8 | RXIN0+ | ข้อมูลการเข้าความแตกต่างของ LVDS |
| 9 | RXIN1- | ข้อมูลผลต่างของ LVDS1 ที่ลบ |
| 10 | RXIN1+ | ข้อมูลผลิตความแตกต่างของ LVDS1 |
| 11 | RXIN2- | ข้อมูลการเข้าความแตกต่าง LVDS2 ลบ |
| 12 | RXIN2+ | ข้อมูลการเข้าความแตกต่างของ LVDS2 ที่บวก |
| 13 | GND | ดิน |
| 14 | GND | ดิน |
| 15 | RXCLKIN- | การเข้าของนาฬิกาความแตกต่าง LVDS ที่ลบ |
| 16 | RXCLKIN+ | หน่วยไฟฟ้า LVDS |
| 17 | RXIN3- | ข้อมูลผลต่างของ LVDS ที่ลบ |
| 18 | RXIN3+ | ข้อมูลการเข้าความแตกต่างของ LVDS3 ที่บวก |
| 19 | NC | NC |
| 20 | NC | NC |
BLPINคําอธิบาย
| พิน เลข | สัญลักษณ์ | BL การทํางาน |
| 1 | VLED 12V | พลังงานไฟฟ้าไฟหลัง |
| 2 | NC | NC |
| 3 | EN 3.3V | เปิดสัญญาณควบคุมของ LED Converter |
| 4 | BL-PWM | BL-PWM (Pulse Width Modulation) สัญญาณของ LED การขับขี่ |
| 5 | NC | NC |
| 6 | GND | พลังงานพื้นดิน |
CTPPINคําอธิบาย
| พิน เลข | สัญลักษณ์ | CTPการทํางาน |
| 1 | CTP_SCL3.3V | นาฬิกา I2C แผ่นสัมผัส |
| 2 | CTP_SDA3.3V | ข้อมูล I2C ของแผ่นสัมผัส |
| 3 | CTP_INT3.3V | การตัดออกของปานิลสัมผัส |
| 4 | GND | Power แผ่นดิน |
| 5 | CTP_VDD 3.3V | แผ่นสัมผัส Pราคาจําหน่าย2.8~3.3V |
| 6 | CTP_RST3.3V | การรีเซ็ตแผ่นสัมผัส |
AสารสกัดMอัคซิมRราคา
| ลักษณะ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| อุณหภูมิการทํางานของ LCM | TOPR | - 20 | +70 | °C |
| อุณหภูมิการเก็บ LCM | TSTG | - 30 | +80 | °C |
| TP อุณหภูมิการทํางานและความชื้น (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| TP SSอุณหภูมิและความชื้นในการเก็บรักษา (20% ~ 90%RH) | TSTG | - 30 | +80 | °C |
| ความชื้น | RH | -- | 90 | % |
ลักษณะของหน่วยไฟหลัง
ระบบไฟหลังเป็นประเภทของแสงขอบที่มี 27 ไลด์สีขาว ลักษณะของไฟหลังแสดงอยู่ในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 25.2 | -- | 28.8 | V | -- |
| กระแสไฟฟ้า | ฉันF | -- | 60 | -- | mA | -- |
| ความสว่าง ((มี LCD + CTP) | Lv | -- | 370 | -- | cd/m2 | -- |
| ระยะเวลาใช้งาน LED | ไม่มี | -- | 30,000 | -- | นาที | หมายเหตุ 1 |
หมายเหตุ:
เวลาใช้งาน LED ได้กําหนดว่าความสว่างของโมดูลลดลงเป็น 50% ของความสว่างเดิมที่ IL= 20mA/LED เวลาใช้งาน LED สามารถลดลงถ้าการทํางาน ILมากกว่า 25mA/LED
รายการการทดสอบความน่าเชื่อถือ
| ไม่ ไม่ | สินค้าทดสอบ | สภาพการทดสอบ | หมายเหตุ |
| 1 | ระบบเก็บความร้อนสูง | +80°C / 96H |
1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
|
| 2 | ระบบเก็บความร้อนต่ํา | -30°C / 96H | |
| 3 | ความเร็วสูง ทํางาน | +70°C / 96H | |
| 4 | อุณหภูมิต่ํา | -20°C / 96H | |
| 5 | การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง | 60°C x 90%RH /96H | |
| 6 | โชคความร้อนและความหนาว | สภาพสติก -20°C ((30 นาที) ~70°C (30 นาที) 10 จักรยาน |
โรงงานและสถานที่
คําค้นหา: tft 7" 7" tft lcd, 7" tft lcd,7 นิ้ว tft lcd, tft lcd 7, 7 tft display, 7" tft display, 7 นิ้ว tft display, tft display 7 นิ้ว, tft display 7", 7 นิ้ว tft lcd display7 นิ้วสัมผัส TFT, 7 นิ้ว tft touch lcd display, TFT 7 นิ้วกับ CTP, 7 นิ้ว CTP touch TFT, 7 นิ้ว TFT CTP touch lcd
