รายละเอียดสินค้า

7 นิ้ว 800 * 1280 LVDS TFT LCD ด้วย CTP, PCAP Touch Screen 7 นิ้ว IPS

ผลิตภัณฑ์

7 นิ้ว 800 * 1280 LVDS TFT LCD ด้วย CTP, PCAP Touch Screen 7 นิ้ว IPS

MOQ:	negotiate
ราคา:	negotiate
บรรจุภัณฑ์มาตรฐาน:	cardboard
ระยะเวลาการจัดส่ง:	16
วิธีการชำระเงิน:	L/C TT D/P
ความสามารถในการจัดหา:	10000pcs

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

Place of Origin

Guangdong,China

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

CE ROHS FCC

Model Number

TXW700107S0-MT

จำนวนพิกเซล:

800*3RGB ((H) X1280 ((V)

ระดับพิกเซล (W*H):

0.11775(ส) *0.11775(วี)

อุณหภูมิในการจัดเก็บ:

-30+80

องศาลูเมน:

350-500cd/ตรม

พื้นที่ทํางาน:

94.2(ส) * 150.72(วี)

อินเตอร์เฟซ LCM:

อินเทอร์เฟซ LVDS

ขนาด:

เน้น:

โมดูล LCD ทัชขนาด 7 นิ้ว

โมดูลจอ TFT LCD ความละเอียดสูง

หน้าจอสัมผัส LVDS ความจุ

คําอธิบายสินค้า

7 นิ้ว800*1280LVDS TFT LCD พร้อม CTP, PCAP Touch Screen 7 นิ้ว IPS การแนะนําสินค้า

รายละเอียดสินค้าอย่างรวดเร็ว:

1ขนาด LCD: 7 ′′ นิ้ว TFT
2การแก้ไข:800*1280
3มุมมอง: ฟรี
4. ขนาดรูปแบบ:104.5 ((W) *171.5 ((H) *4.43 ((T)mm
5ประเภทอินเตอร์เฟซ LCM: LVDS

6ประเภทอินเตอร์เฟซ CTP: I2C
7. อุณหภูมิ: ด้านบน -20°C ถึง +70°C; ด้านใต้ -30°C ถึง +80°C
8. แผนการสัมผัส: จอสัมผัสจุลภาพ ((CTP)

Tianxianwei TXW700107S0-MT เป็นหน้าจอ LCD TFT IPS หน้าเต็มขนาด 7 นิ้ว มีความละเอียด 800 * 1280 พิกเซล ใช้จอสัมผัสประกอบความจุ (CTP) และแก้วปกสามารถปรับแต่งได้

ขนาดภายนอกของโมดูล LCD คือ 104.5 (W) * 171.5 (H) * 4.43 (T) mm และขนาด AA คือ 94.2 (H) * 150.72 (V) mm.อินเตอร์เฟซ TXW700107S0-MT กับอินเตอร์เฟส LVDSอินเตอร์เฟซ CTP คือ I2C. TXW700107S0-MT มีความสว่างของพื้นผิว 350-500cd / m2 (นิท) และโมดูลจอ LCD สามารถทํางานได้ในอุณหภูมิตั้งแต่ -20 ° C ถึง + 70 ° C.

โมดูลจอ LCD TFT ขนาด 7 นิ้วนี้ถูกใช้ในหลายสาขา เช่น การควบคุมการเข้าถึงความปลอดภัย การศึกษาเด็ก การชําระเงินผ่านมือถือ การควบคุมอุตสาหกรรม เครื่องมือ อุปกรณ์การแพทย์ บ้านฉลาด,อินเตอร์เน็ตของสิ่งของ และอุปกรณ์บ้าน

คําสําคัญ:	7 นิ้ว TFT	หน้าจอสัมผัส:	CTP ((จอสัมผัสขนาดจุ)
การแก้ไข:	1024x600 จุด	ขนาดกระจกปก:	สามารถปรับเปลี่ยนได้
อินเตอร์เฟซ LCM:	LVDS	ความสว่างของพื้นผิว:	350-500 Cd/m2
อายุการใช้งาน LED:	30,000 ชั่วโมง	ปิ้น:	40 ปิน
ทิศทางการดู:	มุมมองทั้งหมด ((85/85/85/85)	อินเตอร์เฟซ CTP:	I2C
ระยะเวลาการทํางาน:	¥20°C ถึง +70°C	การปฏิบัติตาม:	สอดคล้องกับ CE&FCC และ RoHS

7 นิ้ว800*1280LVDS TFT LCD พร้อม CTP, PCAP Touch Screen 7 นิ้ว IPS การวาดสินค้า

7 นิ้ว 800 * 1280 LVDS TFT LCD ด้วย CTP, PCAP Touch Screen 7 นิ้ว IPS 0

AสารสกัดMอัคซิมRราคา

ลักษณะ	สัญลักษณ์	นาที	แม็กซ์	หน่วย
อุณหภูมิการทํางานของ LCM	T_OPR	- 20	+70	°C
อุณหภูมิการเก็บ LCM	T_STG	- 30	+80	°C
TP อุณหภูมิการทํางานและความชื้น (20% ~ 90%RH)	T_OPR	- 20	+70	°C
TP SSอุณหภูมิและความชื้นในการเก็บรักษา (20% ~ 90%RH)	T_STG	- 30	+80	°C
ความชื้น	RH	--	90	%

ลักษณะของหน่วยไฟหลัง

ระบบไฟหลังเป็นประเภทของแสงขอบที่มี 20 ไลด์สีขาว ลักษณะของไฟหลังแสดงอยู่ในตารางต่อไปนี้

ลักษณะ	สัญลักษณ์	นาที	ประเภท	แม็กซ์	หน่วย	หมายเหตุ
โฟลเตจด้านหน้า	V_F	14	--	16	V	--
กระแสไฟฟ้า	ฉัน_F	--	80	--	mA	--
ความสว่าง ((มี LCD + CTP)	Lv	--	450	--	cd/m²	--
ระยะเวลาใช้งาน LED	ไม่มี	--	30,000	--	นาที	หมายเหตุ 1

หมายเหตุ:

เวลาใช้งาน LED ได้กําหนดว่าความสว่างของโมดูลลดลงเป็น 50% ของความสว่างเดิมที่ I_L= 20mA/LED เวลาใช้งาน LED สามารถลดลงถ้าการทํางาน I_Lมากกว่า 25mA/LED

คําอธิบายฟังก์ชันโมดูล

พิน เลข	สัญลักษณ์	LCMการทํางาน
1	LED+	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง
2	LED+	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง
3	NC	ไม่มีการเชื่อมต่อ
4	NC	ไม่มีการเชื่อมต่อ
5	LED-	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง
6	LED-	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง
7	NC	ไม่มีการเชื่อมต่อ
8	GND	พลังงานพื้นดิน
9	VGL ((NC)	ไม่มีการเชื่อมต่อ
10	NC	ไม่มีการเชื่อมต่อ
11	NC	ไม่มีการเชื่อมต่อ
12	VGH ((NC)	ไม่มีการเชื่อมต่อ
13	GND	พลังงานพื้นดิน
14	AVDD ((NC)	ไม่มีการเชื่อมต่อ
15	GND	พลังงานพื้นดิน
16	SELB ((NC)	ไม่มีการเชื่อมต่อ
17	GND	พลังงานพื้นดิน
18	LVDS_D3P	ข้อมูลความแตกต่างของ LVDS เป็นบวก3input
19	LVDS_D3N	ข้อมูลความแตกต่างของ LVDS ที่ลบ3input
20	GND	พลังงานพื้นดิน
21	LVDS_D2P	ข้อมูลความแตกต่างของ LVDS เป็นบวก2input
22	LVDS_D2N	ข้อมูลความแตกต่างของ LVDS ที่ลบ2input
23	GND	พลังงานพื้นดิน
24	LVDS_D1P	ข้อมูลความแตกต่างของ LVDS เป็นบวก1input
25	LVDS_D1N	ข้อมูลความแตกต่างของ LVDS ที่ลบ1input
26	GND	พลังงานพื้นดิน
27	LVDS_D0P	ข้อมูลการเข้าความแตกต่างของ LVDS
28	LVDS_D0N	ข้อมูลการเข้าความแตกต่างของ LVDS 0
29	GND	พลังงานพื้นดิน
30	LVDS_CLKP	หน่วยไฟฟ้า LVDS
31	LVDS_CLKN	การเข้าของนาฬิกาความแตกต่าง LVDS ที่ลบ
32	GND	พลังงานพื้นดิน
33	STBYB	ระบบรอคอย ปกติจะดึงสูง
34	LR ((NC)	ไม่มีการเชื่อมต่อ
35	UPDN ((NC)	ไม่มีการเชื่อมต่อ
36	RESET3.3V	กําหนดปินเข้าสัญญาณใหม่
37	NC	ไม่มีการเชื่อมต่อ
38	VDD3.3V	พลังงานสําหรับ LCD
39	VDD3.3V	พลังงานสําหรับ LCD
40	VCOM ((NC)	ไม่มีการเชื่อมต่อ

CTPPINคําอธิบาย:

พิน เลข	สัญลักษณ์	CTPการทํางาน
1	CTP_RST	การรีเซ็ตแผ่นสัมผัส3.3V
2	CTP_VCC	แผ่นสัมผัส Pราคาจําหน่าย3.3V
3	GND	Power แผ่นดิน
4	CTP_INT	สัญญาณตัด3.3V
5	CTP_SDA	ข้อมูล I2C ของแผ่นสัมผัส3.3V
6	CTP_SCL	นาฬิกา I2C แผ่นสัมผัส3.3V

Rข้อทดสอบความมั่นคง

ไม่ ไม่	สินค้าทดสอบ	สภาพการทดสอบ	หมายเหตุ
1	ระบบเก็บความร้อนสูง	+80°C / 96H	1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
2	ระบบเก็บความร้อนต่ํา	-30°C / 96H
3	ความเร็วสูง ทํางาน	+70°C / 96H
4	อุณหภูมิต่ํา	-20°C / 96H
5	การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง	60°C x 90%RH /96H
6	โชคความร้อนและความหนาว	สภาพสติก -20°C ((30 นาที) ~70°C (30 นาที) 10 จักรยาน

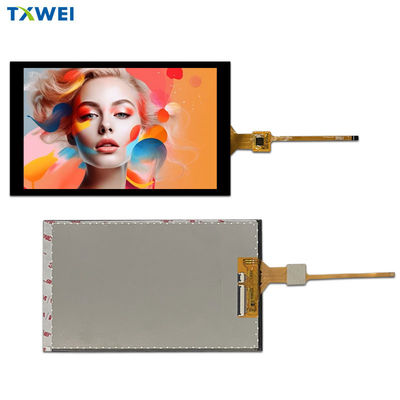

7 นิ้ว800*1280LVDS TFT LCD พร้อม CTP, PCAP Touch Screen 7 นิ้ว IPS ภาพสินค้า

สิ่งอํานวยความสะดวกและใบรับรอง

LVDS คืออะไร

LVDS (Low Voltage Differential Signaling): เป็นอินเตอร์เฟซเทคโนโลยีการส่งสัญญาณความดันต่ํา It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.

ในช่วงปีที่ผ่านมา ด้วยการพัฒนาอย่างรวดเร็วของอุตสาหกรรมอิเล็กทรอนิกส์ อุปกรณ์จอฉลาดยังทําความสําเร็จอย่างยอดเยี่ยม และจอความละเอียดสูงได้รับความโปรดปรานจากผู้บริโภคปัจจุบัน, อินเตอร์เฟซโปรโตคอลการแสดงความละเอียดสูงประกอบด้วย RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One เป็นต้น

คําค้นหา: tft 7" 7 tft lcd, 7" tft lcd, LVDS 7 นิ้ว tft lcd, tft lcd 7, 7 tft display LVDS, 7" tft display, 7 นิ้ว tft display, tft display 7 นิ้ว LVDS, tft display 7", 7 นิ้ว tft lcd display7 นิ้วสัมผัส TFT, 7 นิ้ว tft touch lcd display, TFT 7 นิ้วกับ CTP, 7 นิ้ว CTP touch TFT, 7 นิ้ว TFT CTP touch lcd
