รายละเอียดสินค้า

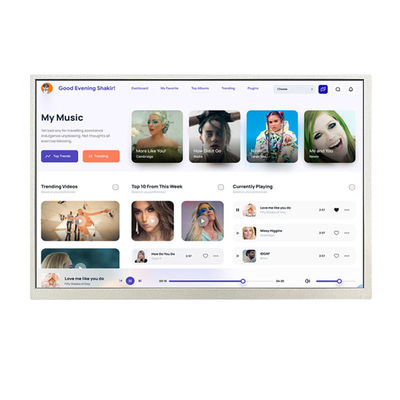

8 บิต LVDS Industrial TFT Display 10.1 นิ้ว EK79202 1280x800 พิกเซล 40 ปิน

ผลิตภัณฑ์

8 บิต LVDS Industrial TFT Display 10.1 นิ้ว EK79202 1280x800 พิกเซล 40 ปิน

MOQ:	negotiate
ราคา:	negotiate
บรรจุภัณฑ์มาตรฐาน:	cardboard
ระยะเวลาการจัดส่ง:	16
วิธีการชำระเงิน:	L/C TT D/P
ความสามารถในการจัดหา:	10000pcs

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

Place of Origin

Guangdong,China

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

CE ROHS FCC

Model Number

TXW100048N3

จำนวนพิกเซล:

1280*3RGB(ส)X800(วี)

อุณหภูมิในการจัดเก็บ:

-20+70

ขนาดโครงร่างเครื่องกล (W * H * T):

229.1*148.9*4.4

อินเตอร์เฟซ LCM:

อินเทอร์เฟซ LVDS 8 บิต

ไอซีไดรเวอร์ LCM:

EK79202

แบ็คไลท์ปัจจุบัน:

240mA

พื้นที่ทํางาน:

216.96(สูง) * 135.6(ลึก)

LED ไฟหลัง:

48 ชิ้น

เน้น:

โมดูลจอ LCD 1000cd/m2

โมดูลจอ LCD 1280*800

10โมดูลจอ LCD ขนาด 1 นิ้ว

คําอธิบายสินค้า

จอ TFT เกรดอุตสาหกรรม 10.1 นิ้ว LVDS 1280x800 พิกเซล 40 ปิน การแนะนําสินค้า

ช่องจอ TFT อุตสาหกรรม Tianxianwei TXW100048N3 เป็นจอ IPS หน้าเต็ม 10.1 นิ้ว มีความละเอียด 1280x800 พิกเซล ช่องจอ LCD TFT ระดับอุตสาหกรรมนี้รองรับอินเตอร์เฟซ LVDS 8 บิต.ความดันทํางานของจอ LCD PCAP TFT ความสว่างสูง TXW100048N3 คือ 21.6-25.6VTXW100048N3 สามารถปรับแต่งได้ด้วยจอสัมผัส ความสว่างของโมดูล TFT TXW100048N3 คือ 1000cd / m2 หากคุณต้องการใช้มันเป็นโหมดรูปแบบหรือเพิ่มความสว่างกรุณาติดต่อเราเพื่อการสนับสนุนทางเทคนิคเพิ่มเติม.

จอ LCD TFT TXW100048N3 ใช้กันอย่างแพร่หลายในแผ่นควบคุมอุปกรณ์ สินค้าการชําระเงินผ่านมือถือ สินค้าควบคุมการเข้าถึงความปลอดภัย อุปกรณ์และเครื่องวัด อุปกรณ์การแพทย์ บ้านฉลาดอินเตอร์เน็ตของสิ่งของ, อุปกรณ์ครัวเรือน และสาขาอื่นๆ

สินค้า:	10.1 นิ้ว อินดัสเตอรียล TFT Display
การแก้ไข:	1280 RGB X 800
อินเตอร์เฟซ:	8 บิต-LVDS อินเตอร์เฟซ
ทิศทางการดู:	IPS มุมมองทั้งหมด (85/85/85/85)
หมายเลขปิน:	40 ปิน
ความสว่างของพื้นผิว:	1000 Cd/m2 ((nits)
รูปแบบ Dim:	229. 1148.944(mm)
พื้นที่ทํางาน:	216.96 ((H) * 135.6 ((V)(mm)
หน้าจอสัมผัส:	RTP และ CTP ไม่จําเป็น
สีแสดง:	16.7 M
LCM ไดรเวอร์ IC:	EK79202
Lcm pin n นับ:	40pin
ระยะเวลาการทํางาน:	-20°C ถึง +70°C
ความร้อนในการเก็บ:	-30°C ถึง +80°C
ใบรับรอง:	ISO9001:2015 / ISO1400:2015
การปฏิบัติตาม:	สอดคล้องกับ CE และ FCC และ RoHS

จอ TFT เกรดอุตสาหกรรม 10.1 นิ้ว LVDS 1280x800 พิกเซล 40 ปิน

8 บิต LVDS Industrial TFT Display 10.1 นิ้ว EK79202 1280x800 พิกเซล 40 ปิน 0

LCM Pใน คําอธิบาย:

พิน เลข	สัญลักษณ์	คําอธิบาย
1	NC	NC
2	VDD	ความดันพลังงานสําหรับวงจรดิจิตอล
3	VDD	ความดันพลังงานสําหรับวงจรดิจิตอล
4	NC	NC
5	NC	NC
6	NC	NC
7	GND	ดิน
8	RXIN0-	การใส่ข้อมูลความแตกต่าง LVDS ลบ
9	RXIN0+	การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก
10	GND	ดิน
11	RXIN1-	การใส่ข้อมูลความแตกต่าง LVDS ลบ
12	RXIN1+	การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก
13	GND	ดิน
14	RXIN2-	การใส่ข้อมูลความแตกต่าง LVDS ลบ
15	RXIN2+	การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก
16	GND	ดิน
17	RXCLKIN-	ลงมาของนาฬิกาความแตกต่าง LVDS
18	RXCLKIN+	หน่วยการแสดงผล
19	GND	ดิน
20	RXIN3-	การใส่ข้อมูลความแตกต่าง LVDS ลบ
21	RXIN3+	การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก
22	GND	ดิน
23	NC	NC
24	NC	NC
25	GND	ดิน
26	NC	NC
27	NC	NC
28	NC	NC
29	AVDD	พลังงานสําหรับวงจรแบบแอนลาจ
30	GND	ดิน
31	LEDK	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง
32	LEDK	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง
33	NC	NC
34	NC	NC
35	VGL	ประตู OFF Voltage
36	NC	NC
37	NC	NC
38	VGH	ประตู ON Voltage
39	LEDA	พลังงานไฟฟ้าสําหรับ LED Backlight Anode Input
40	LEDA	พลังงานไฟฟ้าสําหรับ LED Backlight Anode Input

เสมอMอัคซิมRราคา

ลักษณะ	สัญลักษณ์	นาที	แม็กซ์	หน่วย
อุณหภูมิการทํางานของ LCM	T_OPR	- 30	+70	°C
อุณหภูมิการเก็บ LCM	T_STG	- 30	+80	°C
ความชื้น	RH	--	90	%

TFT DCCลักษณะ

8 บิต LVDS Industrial TFT Display 10.1 นิ้ว EK79202 1280x800 พิกเซล 40 ปิน 2

หมายเหตุที่ 1: พยายามใช้ VDD และ VeL บนจอ LCD ก่อน, แล้วใช้ VeN.

หมายเหตุ 2: การตั้งค่า VDD ควรสอดคล้องกับความแรงออกสัญญาณ (ดูหมายเหตุ 3) ของบอร์ดระบบของลูกค้า

ลักษณะของหน่วยไฟหลัง

ระบบไฟหลังเป็นประเภทของแสงขอบที่มี 48 ไลด์สีขาว

แสดงในตารางต่อไปนี้

ลักษณะ	สัญลักษณ์	นาที	ประเภท	แม็กซ์	หน่วย	หมายเหตุ
โฟลเตจด้านหน้า	V_F	21.6	--	25.6	V	--
กระแสไฟฟ้า	ฉัน_F	--	240	--	mA	--
ความสว่าง ((มี LCD)	Lv	--	1000	--	cd/m²	--
ระยะเวลาใช้งาน LED	ไม่มี	--	20,000	--	นาที	หมายเหตุ 1

หมายเหตุ:

เวลาใช้งาน LED ได้กําหนดว่าความสว่างของโมดูลลดลงเป็น 50% ของความสว่างเดิมที่ I_L=40mA/LED เวลาใช้งาน LED สามารถลดลงถ้าการทํางาน_Lมากกว่า 40mA/LED

คุณสมบัติทางแสง

8 บิต LVDS Industrial TFT Display 10.1 นิ้ว EK79202 1280x800 พิกเซล 40 ปิน 3

สภาพการทดสอบ:

1. VDD = 2.5V, อุณหภูมิบริเวณ 25°C2ระบบการทดสอบอ้างอิงไปยัง หมายเหตุ 23รายละเอียดทางออปติกส์ถูกวัดโดยใช้ innolux LCM

Rข้อทดสอบความมั่นคง

ไม่ ไม่	สินค้าทดสอบ	สภาพการทดสอบ	หมายเหตุ
1	ระบบเก็บความร้อนสูง	+80°C / 96H	1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
2	ระบบเก็บความร้อนต่ํา	-30°C / 96H
3	ความเร็วสูง ทํางาน	+70°C / 96H
4	อุณหภูมิต่ํา	-30°C / 96H
5	การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง	50°C x 90%RH /96H
6	โชคความร้อนและความหนาว	สภาพสติก -20°C ((30 นาที) ~60°C (30 นาที) 10 รอบ

ครับหน้าจอ TFT เกรดอุตสาหกรรม 10.1 นิ้ว LVDS 1280x800 พิกเซล 40 ปิน สินค้า Iแม็ก

หน้าจอสัมผัสขนาดประมาณ (PCAP)

เทคโนโลยีการสัมผัสแบบคัดลอกความจุ (PCAP) ให้การตอบสนองที่รวดเร็วและมีความรู้สึก และความน่าเชื่อถือระดับมืออาชีพรวมกันหน้าจอสัมผัสขนาดจุจาก Saef Technology ได้ถูกออกแบบมาเพื่อการใช้งานในอุตสาหกรรมอย่างเข้มงวดเรายังสามารถนําจอสัมผัส PCAP มาผสมกับจอจอเหลว (LCD)ซึ่งเป็นคําตอบที่บูรณาการที่ช่วยทําให้โซ่การจัดส่งและการประกอบง่ายขึ้น.

8 บิต LVDS Industrial TFT Display 10.1 นิ้ว EK79202 1280x800 พิกเซล 40 ปิน 6

กล่องปกปิด:
1รูป: ขนาด, รูปแบบ, การรักษาขอบ, หลุมและตัดออกตามความต้องการ
2สี: การพิมพ์ผ้าไหม โลโก้
3วัสดุกระจก: กระจกกอริลล่า, กระจกกระชับ, PMMA
4การรักษา: กระจก, AG, AR, AF

เซนเซอร์:
1วัสดุเซ็นเซอร์: แก้ว, ฟิล์ม, ฟิล์ม+ฟิล์ม
2FPC: การออกแบบรูปร่างเป็นตัวเลือก
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix และอื่นๆ
4อินเตอร์เฟส: I2C, USB, RS232

8 บิต LVDS Industrial TFT Display 10.1 นิ้ว EK79202 1280x800 พิกเซล 40 ปิน 8

8 บิต LVDS Industrial TFT Display 10.1 นิ้ว EK79202 1280x800 พิกเซล 40 ปิน 9

คําค้นหา: จอ TFT อุตสาหกรรม 10.1 นิ้ว, PCAP TFT LCD 10.1 นิ้ว, PCAP TFT LCD 10.1 นิ้ว, tft10.1 ", 10.1 นิ้ว tft lcd, 10.1" tft lcd, 10.1 นิ้ว tft lcd, tft lcd 10.1, 10.1 tft display, 10.1" tft display, 10.1 นิ้ว tft display, tft display 10.1 นิ้ว, tft display 10.1 นิ้ว, tft display 10.1 นิ้ว tft lcd display, 10.1" tft screen, 10.1 นิ้ว tft screen, tft screen 10.1 นิ้วtft screen 10.1" 10.1 นิ้ว tft lcd screen, 1280x800 TFT, 10.1 นิ้ว 1280x800, 10.1 นิ้ว LVDS
