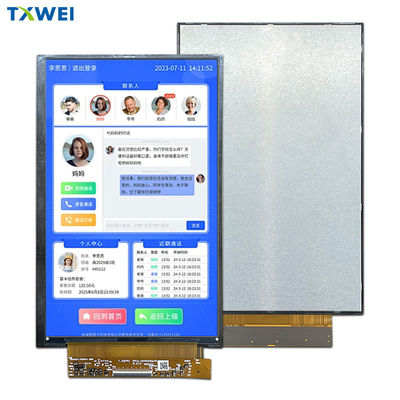

7.02 นิ้ว TFT LCD Display HX8279 1200*1920 จุด 40 ปิน MIPI อินเตอร์เฟซ

ผลิตภัณฑ์

7.02 นิ้ว TFT LCD Display HX8279 1200*1920 จุด 40 ปิน MIPI อินเตอร์เฟซ

MOQ:	negotiate
ราคา:	negotiate
บรรจุภัณฑ์มาตรฐาน:	cardboard
ระยะเวลาการจัดส่ง:	16
วิธีการชำระเงิน:	L/C TT D/P
ความสามารถในการจัดหา:	10000pcs

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

Place of Origin

Guangdong,China

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

CE ROHS FCC

Model Number

TXW702002B0

พื้นที่ทํางาน:

94.5(สูง) * 151.2(ต่ำ)

แบ็คไลท์ปัจจุบัน:

180-300มิลลิแอมป์

ขนาดโครงร่างเครื่องกล (W * H * T):

105.18×163.34×3.65

ขนาด:

Lcm pin n นับ:

40พิน

อุณหภูมิในการจัดเก็บ:

-30+80

อุณหภูมิในการทำงาน:

-20+70

เน้น:

แผนจอควบคุมระยะไกล Drone แผนจอขนาด 7 นิ้ว

7-inch Display Panel

คําอธิบายสินค้า

7.02" TFT1200*1920จุดที่มีการแนะนําสินค้า RTP

TXW702002B0 เป็นหน้าจอ LCD TFT สีเต็มขนาด 7.02 นิ้ว ความละเอียด 16:10 กับความละเอียดสูงถึง 1200 * 1920 และ IPS view full ความละเอียดสูง ผลการแสดงความสว่างสูงจอ TFT นี้สนับสนุนอินเตอร์เฟซ MIPIด้วยความช่วยเหลือของพื้นผิวจอกันแสงสว่าง จอไม่สะท้อนแสงและรักษาคุณภาพภาพภาพที่ดีกว่า

อัตราความแตกต่างของโมดูลนี้คือ 500: 1 (มูลค่าทั่วไป) และความสว่างคือ 1500-2000 นิต (มูลค่าทั่วไป) ระยะความแรงกดไฟของ LCM คือ 21.5-25.6Vและโมดูลทํางานในช่วงอุณหภูมิ -20 ~ + 70 °Cณ อุณหภูมิการเก็บรักษาระหว่าง -30 °C ถึง +80 °C

ผลิตภัณฑ์นี้ถูกใช้อย่างแพร่หลายในสาขาต่างๆ เช่น จอจอควบคุมทางไกล Drone, อุปกรณ์ถ่ายภาพ, อุปกรณ์จอทหาร, ความปลอดภัยอุตสาหกรรม, อุปกรณ์การแพทย์, PDA มือถือ เป็นต้น

ลักษณะ

ชื่อสินค้า:	7.02 นิ้ว TFT LCD Display
เลขรุ่น:	TXW702002B0
ขนาด:	70.0 นิ้ว
จํานวนพิกเซล:	1200*3RGB ((H) X1920 ((V)
ลูเมน องศา:	1500-2000cd/m2
อุณหภูมิการทํางาน	-20°C ถึง +70°C
อุณหภูมิการเก็บรักษา:	-30°C ถึง +80°C
ขนาดกรอบเครื่องจักรกล (WHT):	105.18 × 163.34 × 3.65 มิลลิเมตร
อินเตอร์เฟซ LCM:	อินเตอร์เฟซ MIPI
กระแสไฟหลัง:	180-300mA
LCM Pin n Count:	40 ปิน

7.02" TFT1200*1920จุดที่มี RTP สูตรสินค้า

7.02 นิ้ว TFT LCD Display HX8279 1200*1920 จุด 40 ปิน MIPI อินเตอร์เฟซ 0

7.02 นิ้ว TFT LCD Display HX8279 1200*1920 จุด 40 ปิน MIPI อินเตอร์เฟซ 1

คําอธิบายฟังก์ชันโมดูล

พิน เลข	สัญลักษณ์	การทํางาน
1	NC	ไม่มีการเชื่อมต่อ
2	IOVCC 1.8V	พลังงานไฟฟ้าสําหรับ I/O
3	IOVCC 1.8V	พลังงานไฟฟ้าสําหรับ I/O
4	GND	พลังงานพื้นดิน
5	RST	กําหนดปินเข้าสัญญาณใหม่
6	NC	ไม่มีการเชื่อมต่อ
7	GND	พลังงานพื้นดิน
8	MIPI_0N	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
9	MIPI_0P	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
10	GND	พลังงานพื้นดิน
11	MIPI_1N	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
12	MIPI_1P	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
13	GND	พลังงานพื้นดิน
14	CLKN	การเข้าสัญญาณความแตกต่างของนาฬิกาอินเตอร์เฟซความเร็วสูง/outputสปิ้น
15	CLKP	การเข้าสัญญาณความแตกต่างของนาฬิกาอินเตอร์เฟซความเร็วสูง/outputสปิ้น
16	GND	พลังงานพื้นดิน
17	MIPI_2N	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
18	MIPI_2P	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
19	GND	พลังงานพื้นดิน
20	MIPI_3N	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
21	MIPI_3P	สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin
22	GND	พลังงานพื้นดิน
23	NC	ไม่มีการเชื่อมต่อ
24	NC	ไม่มีการเชื่อมต่อ
25	GND	พลังงานพื้นดิน
26	NC/TE	ไม่มีการเชื่อมต่อ
27	PWMO	PWM (Pulse Width Modulation) สัญญาณของ LED การขับขี่
28	NC/BIST	ไม่มีการเชื่อมต่อ
29	NC	ไม่มีการเชื่อมต่อ
30	GND	พลังงานพื้นดิน
31	LEDK	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง
32	LEDK	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง

33	NC	ไม่มีการเชื่อมต่อ
34	VSN	ความดันไฟเข้าภายนอก ((-4.5V ~ -6V)
35	VSN	ความดันไฟเข้าภายนอก ((-4.5V ~ -6V)
36	NC	ไม่มีการเชื่อมต่อ
37	VSP	ความดันไฟเข้าภายนอก ((4.5V ~ 6V)
38	VSP	ความดันไฟเข้าภายนอก ((4.5V ~ 6V)
39	LEDA	พลังงานไฟฟ้าสําหรับ LED Backlight Anode Input
40	LEDA	พลังงานไฟฟ้าสําหรับ LED Backlight Anode Input

AสารสกัดMอัคซิมRราคา

ลักษณะ	สัญลักษณ์	นาที	แม็กซ์	หน่วย
อุณหภูมิการทํางานของ LCM	T_OPR	- 20	+70	°C
อุณหภูมิการเก็บ LCM	T_STG	- 30	+80	°C
ความชื้น	RH	--	90	%

TFT DCCลักษณะ

ลักษณะ	สัญลักษณ์	นาที	แบบว่า	แม็กซ์	หน่วย
โลเตจการให้บริการสําหรับ I/O	VDDIO	1.7	1.8	2.0	V
ความดันไฟฟ้าสําหรับ VSP	VSP	4.5	5.5	6	V
โลเตจการให้บริการสําหรับ VSN	VSN	-6	- 5 คน5	- 4.5	V

ลักษณะของหน่วยไฟหลัง

ระบบไฟหลังเป็นประเภทของแสงขอบที่มี 48 ไลด์สีขาว

แสดงในตารางต่อไปนี้

ลักษณะ	สัญลักษณ์	นาที	ประเภท	แม็กซ์	หน่วย	หมายเหตุ
โฟลเตจด้านหน้า	V_F	21.6	--	25.6	V	--
กระแสไฟฟ้า	ฉัน_F	180	240	300	mA	--
ความสว่าง ((มี LCD)	Lv	1000	1300	1500	cd/m²	--
ระยะเวลาใช้งาน LED	ไม่มี	--	20,000	--	นาที	หมายเหตุ 1

หมายเหตุ:

เวลาใช้งาน LED ได้กําหนดว่าความสว่างของโมดูลลดลงเป็น 50% ของความสว่างเดิมที่ I_L=40mA/LED เวลาใช้งาน LED สามารถลดลงถ้าการทํางาน_Lมากกว่า 45mA/LED

รายละเอียดทางออนไลน์

7.02 นิ้ว TFT LCD Display HX8279 1200*1920 จุด 40 ปิน MIPI อินเตอร์เฟซ 2

Rข้อทดสอบความมั่นคง

ไม่ ไม่	สินค้าทดสอบ	สภาพการทดสอบ	หมายเหตุ
1	ระบบเก็บความร้อนสูง	+80°C / 96H	1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
2	ระบบเก็บความร้อนต่ํา	-30°C / 96H
3	ความเร็วสูง ทํางาน	+70°C / 96H
4	อุณหภูมิต่ํา	-20°C / 96H
5	การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง	60°C x 90%RH /96H
6	โชคความร้อนและความหนาว	สภาพสติก -20°C ((30 นาที) ~70°C (30 นาที) 10 จักรยาน

7.02" TFT ขนาด 800x480 จุดกับภาพสินค้า RTP
