| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |
โรงงานจีน จอ QVGA Lcd TFT ขนาด 2.4 นิ้ว
2.4 นิ้ว QVGA ST7789T3-G4TFT LCD

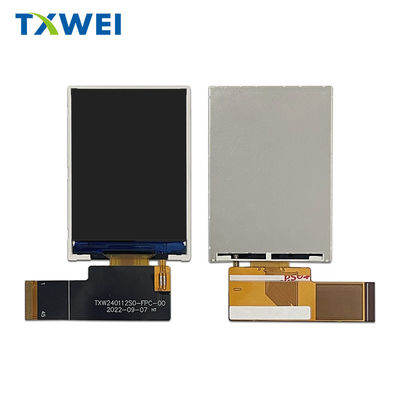

เทียนเซียนเวย์ TXW240112S1เป็นจอ LCD TFT แบบ TN ขนาด 2.4 นิ้ว มีความละเอียด QVGA 240x320 พิกเซล เป็นโมดูล LCD ที่มีประหยัดมากในชนิดเดียวกัน
| สินค้า: | 2หน้าจอ TFT ขนาด.4 นิ้ว | การแก้ไข: | 240x320 |
|---|---|---|---|
| หน้าจอสัมผัส: | ไม่มีจอสัมผัส (ไม่จําเป็น) | ขนาดกระจกปก: | ต้องปรับเปลี่ยน |
| ทิศทางการดู: | 12:00 | ไดรเวอร์ IC: |
ST7789T3-G4 |
| อินเตอร์เฟซ: |
อินเตอร์เฟซ SPI/RGB/MCU |
การเชื่อมต่อ: | ปุ่ม (สามารถปรับแต่ง) |
| หมายเลขปิน: | 45 ปิน | ความสว่างของพื้นผิว: | 1500 Cd/m2 ((นิท) |
| อายุการใช้งาน LED: | 30,000 ชั่วโมง | การปฏิบัติตาม: | สอดคล้องกับ CE&FCC และ RoHS |
2.4" นิ้ว TFT LCD Display การวาด
คําอธิบายฟังก์ชันโมดูล
| พิน เลข | สัญลักษณ์ | การทํางาน |
| 1 | XR(NC) | NC |
| 2 | YD ((NC) | NC |
| 3 | XL ((NC) | NC |
| 4 | YU(NC) | NC |
| 5 ~ 6 | GND | พลังงานพื้นดิน |
| 7 ~ 8 | VCI | พลังงานไฟฟ้า 2.8V |
| 9 | IOVCC | พลังงานไฟฟ้า 1.65 ~ 3.3V |
| 10 | SDO | ปินผลิตข้อมูลลําดับ |
| 11 ~ 28 | DB17 ~ DB0 | MCU อินเตอร์เฟซปาเลลบัสข้อมูล |
| 29 | DIN ((SDA) | ปินการเข้า/การออกข้อมูลลําดับ |
| 30 | PCLK | สัญญาณนาฬิกาจุดสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 31 | DE | สัญญาณเปิดข้อมูลสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 32 | HS | สัญลักษณ์ที่ตรงกันสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 33 | VS | สัญญาณร่วมกรอบสําหรับการทํางานอินเตอร์เฟซ RGB |
| 34 | RD | อ่านสัญญาณสตร็อบ |
| 35 | WR ((SPI-RS) | เขียนสัญลักษณ์สตรีบ |
| 36 | RS | สัญญาณการเลือกบันทึก |
| 37 | CS |
ปินสัญญาณเลือกชิป |
| 38 | กําหนดใหม่ | กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่ |
| 39~41 | IM0~IM2 | เลือกโหมดอินเตอร์เฟซ |
| 42 | NC | NC |
| 43 |
LEDA |
พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง |
| 44 | NC | NC |
| 45 | LEDK | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
ลักษณะของหน่วยไฟหลัง
ระบบเบาหลังเป็นประเภทแสงขอบที่มี LED ขาว 6 ดวง ลักษณะของเบาหลังแสดงในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 16.8 | -- | 19.2 | V | - |
| กระแสไฟฟ้า | ฉันF | -- | 20 | - | mA | - |
| ความสว่าง ((มี LCD) | Lv | 1500 | -- | cd/m2 | - | |
| ระยะเวลาใช้งาน LED | ไม่มี | ---- | 30,000 | -- | นาที | หมายเหตุ 1 |
หมายเหตุ:
2.4 นิ้ว TFT LCD Display การวาดภาพการแสดงผลิตภัณฑ์จริง
อุปกรณ์โรงงานและใบรับรอง
