| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |
2.8" TFT 480x640, TFT LCD 2.8 นิ้ว
รายละเอียดเครื่องจักรกล:
| รายการ | รายละเอียด | UNIT |
| ขนาดการแสดง | 2.8 | นิ้ว |
| มิติลักษณะ |
55.81*83.31*353 |
mm |
| ไดรเวอร์ IC |
ST7701 |
- |
| ประเภทอินเตอร์เฟซ |
MIPI |
บิต |
ลักษณะของหน่วยไฟหลัง
ระบบเบาหลังเป็นประเภทเบาขอบที่มี LED ขาว 6 ดวง คุณสมบัติของเบาหลังแสดงอยู่ในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 16.8 | -- | 19.2 | V | - |
| กระแสไฟฟ้า | ฉันF | -- | 20 | - | mA | - |
| ความสว่าง ((มี LCD) | Lv | TBD | -- | cd/m2 | - | |
| ระยะเวลาใช้งาน LED | ไม่มี | ---- | 30,000 | -- | นาที | หมายเหตุ 1 |
หมายเหตุ:
เวลาใช้งาน LED ได้กําหนดว่าความสว่างของโมดูลลดลงเป็น 50% ของความสว่างเดิมที่ IL= 20mA/LED เวลาใช้งาน LED สามารถลดลงถ้าการทํางาน ILมากกว่า 25mA/LED
คําอธิบายฟังก์ชันโมดูล
| พิน เลข | สัญลักษณ์ | LCMการทํางาน |
| 1 | GND | Power แผ่นดิน |
| 2 | DSI_ D0_N | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 3 | DSI_ D0_P | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 4 |
GND |
Power แผ่นดิน |
| 5 | DSI_ D1_N | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 6 | DSI_ D1_P | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 7 | GND | พลังงานพื้นดิน |
| 8 | DSI_CLKN | ปิ้นเข้าสัญญาณความแตกต่าง MIPI-DSI CLOCK |
| 9 | DSI_CLKP | ปิ้นเข้าสัญญาณความแตกต่าง MIPI-DSI CLOCK |
| 10 | GND | พลังงานพื้นดิน |
| 11 | RESE DB15 ~ DB0 |
กําหนดการรีเซ็ทเทอร์มินัลการเข้าสัญญาณรางวัลLรางวัล. |
| 12 | TE | สัญญาณผลการฉีกใช้ในการร่วมกัน MCU เพื่อกรอบความทรงจํา |
| 13 | NC | NC |
| 14 | IOVCC | ความดัน I/O: 1.65V ~ 3.3V |
| 15 | VCI | Pจําหน่าย: 2.5V ~ 3.3V |
| 16 | TP_VDD | TP VDD PIN |
| 17 | TP_SDA | TP SDA PIN |
| 18 | TP_SCL | TP SCL PIN |
| 19 | TP_INT | TP INT PIN |
| 20 | TP_RST | TP RST PIN |
| 21 | LEDK | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
| 22 | LEDA | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง |

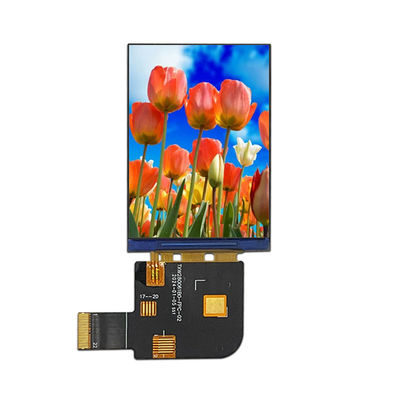

2.8" TFT 480x640, TFT LCD 2.8 นิ้ว ภาพสินค้า
โรงงานและสถานที่
คําค้นหา: tft 2.8", 2.8 tft lcd, 2.8" tft lcd, 2.8 นิ้ว tft lcd, tft lcd 2.8, 2.8 นิ้ว tft display, 2.8 นิ้ว tft display, 2.8 นิ้ว tft display, tft display 2.8 นิ้ว, tft display 2.8 นิ้ว, 2.8 นิ้ว tft lcd display, 2.8 นิ้ว tft screen, 2.8 นิ้ว tft screen,,จอ LCD ขนาด 2.8 นิ้ว 480x640 ขนาด 2.8 นิ้ว
