| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |

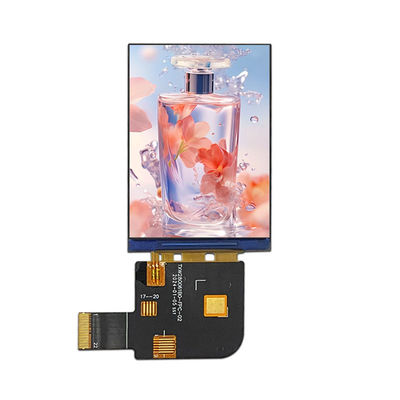

2.8" TFT 480x640, TFT LCD 2.8 นิ้ว
ลักษณะ
| สินค้า: | 2จอ LCD TFT ขนาด.8 นิ้ว | การแก้ไข: | 480x640 จุด |
|---|---|---|---|
| ไดรเวอร์ IC: |
ST7701 |
หน้าจอสัมผัส: | ไม่มีหน้าจอสัมผัส |
| กล่องปกปิด | สามารถปรับแต่งได้ | ทิศทางการดู: | ฟรี ((80/80/80/80) |
| รูปแบบ Dim: |
55.81*83.31*3.53 มิลลิเมตร |
พื้นที่ทํางาน: | 43.20 X 57.60 มิลลิเมตร |
| อินเตอร์เฟซ: | MIPI (สามารถปรับแต่ง) | การเชื่อมต่อ: | ประเภทเครื่องเชื่อม FPC |
| หมายเลขปิน: | 40 ปิน (สามารถปรับแต่ง) | ความสว่างของพื้นผิว: | 300 Cd/m2 ((นิท) |
| ความดันไฟฟ้า: |
2.8-3.3V |
ประเภทไฟหลัง: | LED ขาว |
| อายุการใช้งาน LED: | 30,000 ชั่วโมง | การปฏิบัติตาม: | สอดคล้องกับ CE & FCC & RoHS |
2.8"480*640การวาด TFT LCD
คําอธิบายฟังก์ชันโมดูล
| พิน เลข | สัญลักษณ์ | LCMการทํางาน |
| 1 | GND | Power แผ่นดิน |
| 2 | DSI_ D0_N | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 3 | DSI_ D0_P | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 4 |
GND |
Power แผ่นดิน |
| 5 | DSI_ D1_N | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 6 | DSI_ D1_P | MIPI-DSI ไพน์เข้าสัญญาณความแตกต่างของข้อมูล |
| 7 | GND | พลังงานพื้นดิน |
| 8 | DSI_CLKN | ปิ้นเข้าสัญญาณความแตกต่าง MIPI-DSI CLOCK |
| 9 | DSI_CLKP | ปิ้นเข้าสัญญาณความแตกต่าง MIPI-DSI CLOCK |
| 10 | GND | พลังงานพื้นดิน |
| 11 | RESE DB15 ~ DB0 |
กําหนดการรีเซ็ทเทอร์มินัลการเข้าสัญญาณรางวัลLรางวัล. RS=รางวัลHรางวัล: ข้อมูลปัจจุบันบนบัสข้อมูลคือข้อมูลที่แสดง |
| 12 | TE | สัญญาณผลการฉีกใช้ในการร่วมกัน MCU เพื่อกรอบความทรงจํา |
| 13 | NC | NC |
| 14 | IOVCC | ความดัน I/O: 1.65V ~ 3.3V |
| 15 | VCI | Pจําหน่าย: 2.5V ~ 3.3V |
| 16 | TP_VDD | TP VDD PIN |
| 17 | TP_SDA | TP SDA PIN |
| 18 | TP_SCL | TP SCL PIN |
| 19 | TP_INT | TP INT PIN |
| 20 | TP_RST | TP RST PIN |
| 21 | LEDK | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
| 22 | LEDA | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง |
สารสกัดMอัคซิมRราคา
| ลักษณะ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| อุณหภูมิการทํางานของ LCM | TOPR | - 20 | +60 | °C |
| อุณหภูมิการเก็บ LCM | TSTG | - 30 | +70 | °C |
| ความชื้น | RH | - | 90 | % |
ลักษณะของหน่วยไฟหลัง
ระบบเบาหลังเป็นประเภทเบาขอบที่มี LED ขาว 6 ดวง คุณสมบัติของเบาหลังแสดงอยู่ในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 16.8 | -- | 19.2 | V | - |
| กระแสไฟฟ้า | ฉันF | -- | 20 | - | mA | - |
| ความสว่าง ((มี LCD) | Lv | TBD | -- | cd/m2 | - | |
| ระยะเวลาใช้งาน LED | ไม่มี | ---- | 30,000 | -- | นาที | หมายเหตุ 1 |
หมายเหตุ:
Rข้อทดสอบความมั่นคง
| ไม่ ไม่ | สินค้าทดสอบ | สภาพการทดสอบ | หมายเหตุ |
| 1 | ระบบเก็บความร้อนสูง | +70°C / 96H |
1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
|
| 2 | ระบบเก็บความร้อนต่ํา | -30°C / 96H | |
| 3 | ความเร็วสูง ทํางาน | +60°C / 96H | |
| 4 | อุณหภูมิต่ํา | -20°C / 96H | |
| 5 | การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง | 50°C x 90%RH / 96H | |
| 6 | โชคความร้อนและความหนาว | สภาพสติก -20°C ((30 นาที) ~70°C (30 นาที) 10 จักรยาน |
ภาพสินค้า TFT LCD
TFT LCD Display Module ผู้ผลิต - มีสินค้ามาตรฐาน TFT มากกว่า 300 รายการ
เทียนเซียนเวย์เทคโนโลยีเป็นผู้ผลิตนําของโลก TFT จอ LCD ที่ตั้งอยู่ในจีนเทียนเซียนเวย์ให้บริการสินค้าหลากหลาย โมดูลจอ TFT ขนาดเล็กและขนาดกลางในขนาดตั้งแต่ 0.96"1.28 นิ้ว77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"และ 32"TFT (ขนาดฉากของพื้นที่ทํางาน) และอื่นๆ มีมากกว่า 200 แบบมาตรฐาน TFT ที่จดทะเบียนในเว็บไซต์นี้ นอกจากนี้เกือบแต่ละรายการยอมรับที่จะนํามาจากรายการมาตรฐานเพื่อตอบสนองความต้องการของลูกค้า.
เทียนเซียนเวย์จอ TFT มีคุณสมบัติตามมาตรฐานอุตสาหกรรม รวมถึงโมดูล TFT-LCD มาตรฐาน, IPS TFT, TFT LCD ความสว่างสูง (จอที่อ่านแสงอาทิตย์), แผ่น TFT กับบอร์ดควบคุม, Bar Type TFT,LCD TFT อุณหภูมิขนาดใหญ่ช่องแสดงภาพเหล่านี้รวมถึงรูปแบบภูมิทัศน์หรือรูปภาพเทียนเซียนเวย์จอจอ LCD TFT มีให้เลือกในความละเอียดต่าง ๆ รวมถึงจอสัมผัสเป็นตัวเลือกในเทคโนโลยี Resistive และ Projected Capacitive (PCAP touch screen)โมดูลจอ TFT หลายอันของเรามีอินเตอร์เฟซมากกว่าหนึ่งที่มีให้บริการรวมถึง MCU, RGB, TTL, LVDS และ MIPI DSIเทียนเซียนเวย์โมดูล TFT เหมาะสําหรับการใช้งานหลายอย่าง เช่น การควบคุมอุตสาหกรรม เครื่องกาแฟ อุปกรณ์ทางการแพทย์ ระบบ POS อัตโนมัติ จีพีเอส นาวิเกเตอร์ สินค้าขาว การควบคุมพลังงาน การโทรคมนาคมอุปกรณ์การแพทย์ และอื่นๆ.
