| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |
2หน้าจอ LCD TFT ขนาด.8 นิ้ว240*320 QVGAประเภทภูมิประเทศพร้อมอินเตอร์เฟซ RGB TFT Lcd Module
FAQ
1ผมสั่งได้ไง
กรุณาบอกรายละเอียดของความต้องการของคุณให้ชัดเจนที่สุดเท่าที่เป็นไปได้ เพื่อให้เราสามารถส่งข้อเสนอให้คุณได้ในครั้งแรก
สําหรับการออกแบบหรือการหารือต่อไป, ดีกว่าที่จะติดต่อเราโดยอีเมล / โทรศัพท์สําหรับข้อเสนอแก้ไข LCD ที่ชัดเจนและแม่นยําสําหรับคุณ .
2เราแสดงอะไรให้?
เรามีโมดูลจอ LCD สี TFT โมโนครอม โมดูล LCD โมดูล OLED โมดูล LCD พร้อมกรอบดิจิตอล แท็บเล็ต Android เป็นต้นการใช้งานในอุตสาหกรรมและการค้า.
เรายังสนับสนุนการแก้ไขแบบมาตรฐาน และการแก้ไขการออกแบบตามความต้องการ
เรามีสินค้าที่พร้อมใช้งานและดีไซน์ใน เพื่อให้ลูกค้าได้ใช้บริการแบบเดียว
3แล้วประกันล่ะ
เรามีการรับประกัน 1 ปี ความบกพร่องทั้งหมดสามารถคืนและเปลี่ยนได้
4สินค้าจะจัดส่งยังไง
เรายอมรับ FedEX, TNT, EMS, UPS ฯลฯ คุณสามารถเลือกที่สะดวกที่สุดหรือมีประหยัดสําหรับคุณ
| สินค้า: | 2หน้าจอ LCD TFT ขนาด.8 นิ้ว | หน้าจอสัมผัส: | แผ่นสัมผัสแบบต้านทาน (ไม่จําเป็น) |
|---|---|---|---|
| การแก้ไข: |
240*320 |
ขนาดกระจกปก: | สามารถปรับแต่งได้ |
| ทิศทางการดู: | 12:00 | อินเตอร์เฟซ: | RGB (สามารถปรับแต่ง) |
| หมายเลขปิน: | 40 ปิน (สามารถปรับแต่ง) | การเชื่อมต่อ: | ปุ่ม (สามารถปรับแต่ง) |
| ความสว่างของพื้นผิว: | 400 Cd/m2 (นิท) (สามารถปรับแต่งได้) | อายุการใช้งาน LED: | 30,000 ชั่วโมง |
ทําไมต้องเลือกเรา
1.เราให้บริการ LCD Display การแก้ไขตามความต้องการ
ผลิตภัณฑ์ของคุณมีความต้องการการใช้งานพิเศษ รายละเอียดไฟฟ้า รายละเอียดออนไลน์ คุณสมบัติการสัมผัส หรือมิติทางกลที่ต้องการจอที่กําหนดเองหรือไม่เทียนเซียนเวย์สามารถตอบสนองความต้องการ LCD ที่กําหนดเอง
2.การแก้ไขทั้งหมดสําหรับจอสัมผัสและจอแสดงผล
คุณกังวลเกี่ยวกับการประกอบหน้าจอสัมผัสและหน้าจอแสดงออกหรือไม่เทียนเซียนเวย์สามารถให้บริการจอสัมผัสแบบกําหนดเองและมาตรฐาน รวมถึงการแก้ไขแบบสัมผัสหลายแบบแบบแบบ Resistive และ Capacitive รวมถึงการให้บริการด้านการผูกพันอากาศและออทติกัลด้วย
3.ความมุ่งมั่นต่อคุณภาพที่น่าเชื่อถือ
เทียนเซียนเวย์ได้รับการรับรองจาก ISO9001: 2015 และ ISO14000, ตอบสนอง RoHS, CE, FCC และกฎสิ่งแวดล้อมอื่น ๆ ในตลาดโลก.การทดสอบความน่าเชื่อถือและการเก่า.
4.จําหน่ายระยะยาว
ในสถานการณ์ปกติ สินค้าที่เราแนะนํา สามารถนําเสนอได้นานกว่า 5 ปีเราจะวางแผนทางเลือกล่วงหน้า เพื่อรับรองความต้องการการจัดหาของคุณในระยะยาว.
2.8 นิ้ว TFTหน้าจอการวาด
LCMคําอธิบาย Pin
| พิน เลข | สัญลักษณ์ | การทํางาน |
| 1 ~ 2 | LEDA | พลังงานไฟฟ้า + สําหรับอะโนด์ไฟหลัง |
| 3 ~ 4 | LEDK | แรงไฟฟ้า- สําหรับแคโตดไฟหลัง |
| 5 | GND | พลังงานพื้นดิน |
| 6 | กําหนดใหม่ | กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่ |
| 7 | CS | สัญญาณเลือกชิป |
| 8 | SCL | ปินนี้ใช้เป็นนาฬิกาอินเตอร์เฟซซีเรียล |
| 9 | SDA | ปินการเข้าอินเตอร์เฟซ SPI |
| 10 ~ 25 | D0 ~ D15 | รถขนส่งข้อมูลอินเตอร์เฟซ RGB |
| 26 ~ 33 | NC | NC |
| 34 | HSYNC | สัญญาณในแบบ RGB I/F |
| 35 | VSYNC | สัญญาณในแบบ RGB I/F |
| 36 | PCLK | สัญญาณเวลาพิกเซลใน RGB I/F |
| 37 | DEN | สัญญาณเปิดข้อมูลใน RGB I/F |
| 38 | VCI ((2.8V) | พลังงานไฟฟ้า 2.6V ~ 3.3V |
| 39 | IOVCC ((1.8V) | ความดัน I/O (VDDI ถึง DGND): 1.65V ~ 3.3V |
| 40 | GND | พลังงานพื้นดิน |
ลักษณะของหน่วยไฟหลัง
ระบบเบาหลังเป็นประเภทแสงขอบที่มี LED ขาว 6 ดวง ลักษณะของเบาหลังแสดงในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 2.8 | - | 3.2 | V | - |
| กระแสไฟฟ้า | ฉันF | -- | 120 | - | mA | - |
| ความสว่าง ((มี LCD) | Lv | 400 | -- | cd/m2 | - | |
| ระยะเวลาใช้งาน LED | ไม่มี | ---- | 30,000 | -- | นาที | หมายเหตุ 1 |
หมายเหตุ:
เวลาใช้งาน LED ได้กําหนดว่าความสว่างของโมดูลลดลงเป็น 50% ของความสว่างเดิมที่ IL= 20mA/LED เวลาใช้งาน LED สามารถลดลงถ้าการทํางาน ILมากกว่า 25mA/LED
Rข้อทดสอบความมั่นคง
| ไม่ ไม่ | สินค้าทดสอบ | สภาพการทดสอบ | หมายเหตุ |
| 1 | ระบบเก็บความร้อนสูง | +70°C / 96H |
1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
|
| 2 | ระบบเก็บความร้อนต่ํา | -30°C / 96H | |
| 3 | ความเร็วสูง ทํางาน | +60°C / 96H | |
| 4 | อุณหภูมิต่ํา | -20°C / 96H | |
| 5 | การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง | 50°C x 90%RH /96H | |
| 6 | โชคความร้อนและความหนาว | สภาพสติก -20°C ((30 นาที) ~60°C (30 นาที) 50 วงจร |

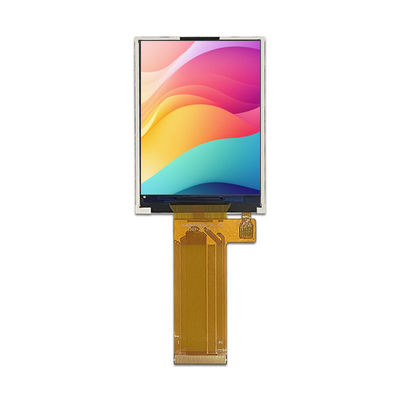

2.8 นิ้ว TFTหน้าจอ รูปภาพสินค้าจริง
คําค้นหา: tft 28, tft 2.8 ", 2.8 tft LCD, 2.8 " tft LCD, 2.8 นิ้ว tft LCD, tft LCD 2.8, 2.8 tft display, 2.8 " tft display, 2.8 นิ้ว tft display, tft display 2.8, tft display 2.8", 2.8 นิ้ว tft screen, 2.8 นิ้ว tft screen, 2.8 นิ้ว tft screen, tft screen 2.8,จอ TFT 2.8 นิ้ว,จอ TFT 2.8 นิ้ว,ST7789V, RGB 2.8 นิ้ว, RGB 2.8 นิ้ว TFT, RGB 2.8 นิ้วจอ, 2.8 ทัศน์ tft LCD, 2.8 ทัศน์ tft, 2.8 ทัศน์ tft จอ
