| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |
เรื่องของนี้TXW280085C0-CTP2โมดูล TFT หน้าจอสัมผัสขนาด 8 นิ้ว
จอจอออนไลน์ IPS TFT 2.8 นิ้วที่เชื่อมโยงด้วยสายไฟฟ้า เป็นอุปกรณ์ที่รวมเทคโนโลยีจอและการสัมผัสที่ก้าวหน้าTXW280085C0-CTP:
ข้อมูลสินค้า
-ขนาดจอ: 2.8 นิ้ว
- ความละเอียด: 240x320 พิกเซล
-เทคโนโลยีจอ: เทคโนโลยี IPS (In Plane Switching) ให้มุมมองกว้างและความแม่นยําของสี
-ความสว่าง: 300 นิต เหมาะสําหรับการดูในสภาพสว่างที่แตกต่างกัน
-เทคโนโลยีจอสัมผัส: มีความสามารถในการควบคุมความรู้สึกสูงและการควบคุมการสัมผัสที่แม่นยํา
อินเตอร์เฟซ: จอ TFT รองรับ SPI (Serial Peripheral Interface) และจอสัมผัส รองรับ อินเตอร์เฟส I2C (Inter Integrated Circuit) เพื่อเชื่อมต่อง่ายกับไมโครคอนโทรลเลอร์หรือโปรเซสเซอร์อื่น ๆ
- การผูกสายตา: การใช้ยาแน่นสายตาในการผูกจอสัมผัสและจอแสดงภาพ, ปรับปรุงความแม่นยําของการสัมผัสและผลการแสดงภาพ
-Multi touch: ปกติรองรับฟังก์ชัน multi touch ทําให้นิ้วมือหลายตัวทํางานพร้อมกัน
-ความทนทาน: จอสัมผัสขนาดใหญ่ทนทานกว่าจอสัมผัสแบบต้านทาน และไม่ค่อยเกิดความเสียหายทางกายภาพ
สถานการณ์การใช้งาน
- Industrial Control Panel: ใช้ในการแสดงและควบคุมอุปกรณ์อุตสาหกรรม
-อุปกรณ์การแพทย์: แสดงข้อมูลสําคัญเกี่ยวกับอุปกรณ์การแพทย์
-ผลิตภัณฑ์อิเล็กทรอนิกส์ผู้บริโภค เช่น อุปกรณ์บ้านฉลาด คอนโซลเกมมือถือ ฯลฯ
-ในจอรถ: ใช้สําหรับดัชบอร์ดหรือระบบ infotainment ของรถ
-ระบบสารสนเทศธุรกิจ เช่น เครื่อง POS, เทอร์มินัลเซลฟ์เซอร์วิส เป็นต้น
ข้อดีของสินค้า
-ความสว่างสูง: ความสว่าง 300 นิต รับประกันการแสดงชัดเจนในสภาพสว่างที่แตกต่างกัน
-ความแตกต่างสูง: เทคโนโลยี IPS ให้ความแตกต่างและการแสดงสีที่ดีกว่า
-Multi-touch: จอสัมผัสจุลินทรีย์รองรับการสัมผัสหลายแบบ, ให้ประสบการณ์การปฏิสัมพันธ์ที่เรียบง่าย
- การเชื่อมต่อทางออปติก: เสริมผลการแสดงและความแม่นยําในการสัมผัส
สรุปคือ จอ IPS TFT 2.8 นิ้ว ที่เชื่อมต่อด้วยสายไฟฟ้าทําให้มันเหมาะสมกับฉากการใช้งานต่าง ๆ และให้ประสบการณ์การปฏิสัมพันธ์ผู้ใช้ที่ดี.
ลักษณะ
| รายการ | รายละเอียด | หน่วย |
| ขนาดจอ | 20.8 นิ้ว | กลม |
| จํานวนพิกเซล | 240RGB ((H) x320 ((V) | พิกเซล |
| พื้นที่แสดง | 43.20 ((H) x57.60 ((V) | mm |
| พิกเซลปิช | 0.180 ((H) x0.180 ((V) | mm |
| มิติการออกแบบ |
54*74.9*355 |
mm |
| การจัดวางพิกเซล | สายตั้ง RGB | ― |
| โหมดการแสดง | ปกติเป็นสีดํา | ― |
| ทิศทางการดู | ทั้งหมด | ― |
| แสดงสี | 262K | ― |
| ความสว่าง ((cd/m2) | 300 | นิต |
| อัตราความแตกต่าง | 1200:1 | ― |
| อินเตอร์เฟซ |
MCU 8/16 BIT |
|
| ไฟหลัง | ประเภทไฟข้าง LED | ― |
| ไดรฟ์ IC | ST7789V | |
| อุณหภูมิการทํางาน | -20~70 | °C |
| อุณหภูมิในการเก็บ | -30 ~ 80 | °C |
| หน้าจอสัมผัส | หน้าจอสัมผัสความจุ | |
| อินเตอร์เฟซจอสัมผัส | I2C | |
| การประกอบ TFT+CTP | การเชื่อมต่อทางแสง |
ภาพลวดลาย
AสารสกัดMอัคซิมRราคา
| ลักษณะ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| อุณหภูมิการทํางานของ LCM | TOPR | - 10 | +60 | °C |
| อุณหภูมิการเก็บ LCM | TSTG | - 20 | +70 | °C |
| TP อุณหภูมิการทํางานและความชื้น (20% ~ 90%RH) | TOPR | - 10 | +60 | °C |
| TP SSอุณหภูมิและความชื้นในการเก็บรักษา (20% ~ 90%RH) | TSTG | - 20 | +70 | °C |
| ความชื้น | RH | - | 90 | % |
LCMคําอธิบาย Pin
| พิน เลข | สัญลักษณ์ | การทํางาน |
| 1 | VDD | Pไฟไฟฟ้า 2.5V ~ 3.3V |
| 2 | IOVCC | พลังงานไฟฟ้าสําหรับ I/O |
| 3 | กําหนดใหม่ | กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่ |
| 4 | CS | ชิปเลือกสัญญาณ input pi |
| 5 | RS | ข้อมูล / คําสั่ง Pin การเลือก |
| 6 | WR | เขียนสัญลักษณ์สตรีบ |
| 7 | RD | อ่านสัญญาณสตร็อบ |
| 8 | GND | ดิน |
| 9 | IM0 | |
| 10 | NC | NC |
| 11 ~ 26 | DB0-DB15 | MCU อินเตอร์เฟซปาเลลบัสข้อมูล |
| 27 ~ 28 | NC | NC |
| 29 | LEDK | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
| 30 ~ 33 | LEDA | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง |
| 34 | GND | ดิน |
| 35 | XL | พานีลสัมผัสพานีลสัมผัสทางซ้าย |
| 36 | XR | พานิคมสัมผัสในด้านขวา |
| 37 | YU | พานีลสัมผัสพานีลสัมผัสใน Up |
| 38 | YD | พานีลสัมผัสพานีลสัมผัสใน Down |
| 39 | NC | NC |
Rข้อทดสอบความมั่นคง
| ไม่ ไม่ | สินค้าทดสอบ | สภาพการทดสอบ | หมายเหตุ |
| 1 | ระบบเก็บความร้อนสูง | +70°C / 96H |
1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
|
| 2 | ระบบเก็บความร้อนต่ํา | -20°C / 96H | |
| 3 | ความเร็วสูง ทํางาน | +60°C / 96H | |
| 4 | อุณหภูมิต่ํา | -10°C / 96H | |
| 5 | การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง | 50°C x 90%RH /96H | |
| 6 | โชคความร้อนและความหนาว | สภาพสติก -10°C ((30 นาที) ~60°C (30 นาที) 10 จักรยาน |

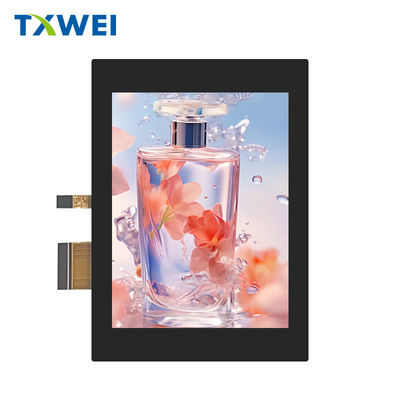

ภาพสินค้า
