| MOQ: | 1 |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| ความสามารถในการจัดหา: | 10000pcs |

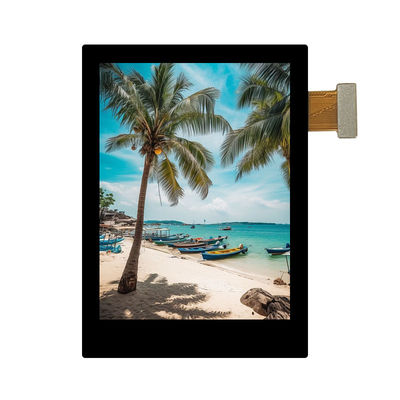

จอสัมผัส PCAP TFT จอ 2.8 " 480 * 640 RGB 24 BIT อินเตอร์เฟซ 44 ปิน
| สินค้า: | 2หน้าจอสัมผัส IPS TFT ขนาด.8 นิ้ว | การแก้ไข: | 480*640 พิกเซล |
|---|---|---|---|
| ทิศทางการดู: | IPS มุมมองทั้งหมด | หน้าจอสัมผัส: | ด้วย PCAP Touch Screen |
| อินเตอร์เฟซ: | RGB 24 บิต | หมายเลขปิน: | 44 ปิน |
| การเชื่อมต่อ: | การติดต่อ | ความสว่างของพื้นผิว: | 400 Cd/m2 |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C | การปฏิบัติตาม: | สอดคล้องกับ CE&FCC และ RoHS |
2.8 นิ้ว IPS TFT PCAP หน้าจอสัมผัส480*640การออกแบบสินค้าความละเอียด
LCMคําอธิบาย Pin
| พิน เลข | สัญลักษณ์ | การทํางาน |
| 1 | LEDK | แรงไฟฟ้า- สําหรับแคโตดไฟหลัง |
| 2 | LEDA | พลังงานไฟฟ้า + สําหรับอะโนด์ไฟหลัง |
| 3 | GND | พลังงานพื้นดิน |
| 4 | IOVCC | พลังงานไฟฟ้าสําหรับ I/O |
| 5 | VCC | พลังงานสําหรับ LCD |
| 6 | SDI | ปินเข้าข้อมูลลําดับ |
| 7 | PCLK | สัญญาณเวลาพิกเซลใน RGB I/F |
| 8 | SCL | ปินนี้ใช้เป็นนาฬิกาอินเตอร์เฟซซีเรียล |
| 9 | DE | สัญญาณเปิดให้ใช้ข้อมูลในรุ่น I/F RGB 1 |
| 10 | กําหนดใหม่ | กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่ |
| 11 | HSYNC | สัญญาณในแบบ RGB I/F |
| 12 | CS | สัญญาณเลือกชิป |
| 13 | VSYNC | สัญญาณในแบบ RGB I/F |
| 14-21 | B0-B7 | รถขนส่งข้อมูลอินเตอร์เฟซ RGB |
| 22-29 | G0-G7 | รถขนส่งข้อมูลอินเตอร์เฟซ RGB |
| 30-37 | R0-R7 | รถขนส่งข้อมูลอินเตอร์เฟซ RGB |
| 38 | CTP_VCI | แผนที่สัมผัส พลังงานไฟฟ้า 2.8 ~ 3.3V |
| 39 | CTP_IOVCC | การสัมผัสไฟฟ้าสําหรับ I / O |
| 40 | CTP_SDA | ข้อมูล I2C ของแผ่นสัมผัส |
| 41 | CTP_SCL | นาฬิกา I2C แผ่นสัมผัส |
| 42 | CTP_INT | การตัดออกของปานิลสัมผัส |
| 43 | CTP_RST | การรีเซ็ตแผ่นสัมผัส |
| 44 | GND | พลังงานพื้นดิน |
การแสดงผลิตภัณฑ์จริง
