| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |

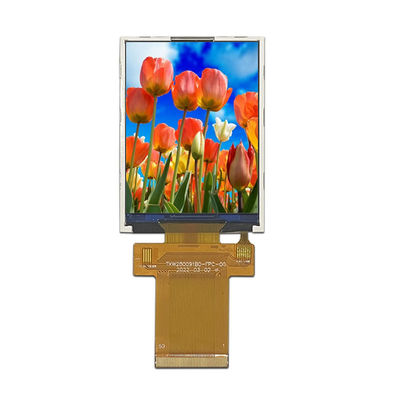

2.8 นิ้ว TFT LCD 240x320 ด้วยSPI/MCU/RGBอินเตอร์เฟซและ ST7789V IC TFT LCD Display Screen
รายละเอียดสินค้าอย่างรวดเร็ว:
1ขนาดจอ LCD: 2.8 TFT
2ความละเอียด: 240x320
3มุมมอง: 12 โมง
4. ขนาดรูปแบบ:50*69.2*24mm
5ไดรเวอร์ IC: ST7789V
6. ประเภทอินเตอร์เฟซ:SPI/MCU/RGB
7. แผนการสัมผัส: ไม่มี แผนการสัมผัส ((สามารถปรับแต่ง)
8. อุณหภูมิ: ด้านบน -20°C ถึง +70°C; ด้านใต้ -30°C ถึง +80°C
| สินค้า: | 2.8 นิ้ว TFT | หน้าจอสัมผัส: | ไม่มี TP ((สามารถปรับแต่ง) |
|---|---|---|---|
| การแก้ไข: | 240x320 | ทิศทางการดู: | เวลา 12 โมง |
| อินเตอร์เฟซ: | SPI/MCU/RGB | หมายเลขปิน: | 50 ปิน |
| การเชื่อมต่อ: | ปุ่ม (สามารถปรับแต่ง) | ความสว่างของพื้นผิว: | 400 Cd/m2 |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C | การปฏิบัติตาม: | สอดคล้องกับ CE & FCC & RoHS |
บริการลูกค้า
1ก่อนที่จะเซ็นสัญญาอย่างเป็นทางการกับลูกค้าของเรา เราจะช่วยวิเคราะห์และให้คําตอบทางมืออาชีพ
2. การสอบถามของคุณที่เกี่ยวข้องกับผลิตภัณฑ์หรือราคาของเราจะตอบใน 24 ชั่วโมง
3. ติดต่อให้ข้อมูลเกี่ยวกับกระบวนการผลิตของลูกค้าของเรา และช่วยจัดการตรวจคุณภาพในโรงงาน หากจําเป็น
4. การรับประกัน 1 ปีสําหรับจอ LCD ของเราหลังจากการจัดส่ง. ความบกพร่องทั้งหมดสามารถถูกคืนและเปลี่ยนภายในระยะเวลาการรับประกัน
5ผู้ซื้อสามารถส่งเทคนิคไปที่โรงงานของเรา เพื่อการฝึกฟรี ก่อนการจัดส่ง
6เรามุ่งเน้นการสร้างคุณค่าให้กับลูกค้า สําหรับการสนับสนุนทางเทคนิคหรือทางการค้าที่จําเป็น เราจะจัดการประชุมทางสาย, บริการทางเทคนิคออนไลน์,เป็นต้น เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้า.
2.8" Inch Touch LCD MODULE การวาดภาพ
LCMคําอธิบาย Pin
| พิน เลข | สัญลักษณ์ | การทํางาน |
| 1 | GND | พลังงานพื้นดิน |
| 2 | XR | พานิคมสัมผัสในด้านขวา |
| 3 | YD | พานีลสัมผัสพานีลสัมผัสใน Down |
| 4 | XL | พานีลสัมผัสพานีลสัมผัสทางซ้าย |
| 5 | YU | พานีลสัมผัสพานีลสัมผัสใน Up |
| 6 ~ 7 | IOVCC(1.8V) | ความดัน I/O (VDDI ถึง DGND): 1.65V ~ 3.3V |
| 8 ~ 9 | VDD(2.8V) | พลังงานไฟฟ้า 2.5V ~ 3.3V |
| 10 | IM2 | เลือกช่อง MCU |
| 11 | IM1 | เลือกช่อง MCU |
| 12 | IM0 | เลือกช่อง MCU |
| 13 | กําหนดใหม่ | กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่ |
| 14 | CSX | สัญญาณเลือกชิป |
| 15 | RS/SCL | ข้อมูล / คําสั่ง Pin การเลือก |
| 16 | WR/RS | เขียนสัญลักษณ์สตรีบ |
| 17 | RD | อ่านข้อมูลที่ขอบขึ้น |
| 18 | VSYNC | สัญญาณในแบบ RGB I/F |
| 19 | HSYNC |
สัญญาณในแบบ RGB I/F |
| 20 | ENABLE | สัญญาณเปิดให้ใช้ข้อมูลในรุ่น I/F RGB 1 |
| 21 | PCLK |
สัญญาณเวลาพิกเซลใน RGB I/F |
| 22 | SDA |
ปินการเข้าอินเตอร์เฟซ SPI |
| 23 ~ 40 | DB0 ~ DB17 | อินเตอร์เฟซ RGB หรือ MCU อินเตอร์เฟสปาเลล บัสข้อมูล |
| 41 | SDO | ปินออกของอินเตอร์เฟซ SPI |
| 42 | GND | พลังงานพื้นดิน |
| 43 | LEDA | พลังงานไฟฟ้า + สําหรับอะโนด์ไฟหลัง |
| 44 ~ 49 | LEDK1~LEDK6 | แรงไฟฟ้า- สําหรับแคโตดไฟหลัง |
| 50 | GND | พลังงานพื้นดิน |
2.8" INCH TOUCH LCD MODULE รูปภาพสินค้าจริง
