| MOQ: | 1 |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| ความสามารถในการจัดหา: | 10000pcs |

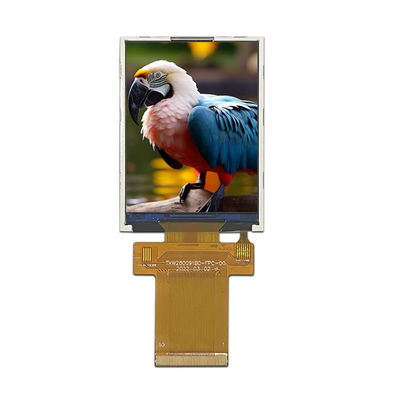

TFT LCD Display Module 2.8" Inch 240x320 RGB MCU SPI Interface With RTP การนําเสนอสินค้า
| สินค้า: | 2จอ LCD TFT ขนาด.8 นิ้ว |
| การแก้ไข: | 240*320 |
| ไดรเวอร์ IC: |
ST7789V |
| ทิศทางการดู: | 12:00 |
| หมายเลขปิน: | 50 ปิน |
| ความสว่างของพื้นผิว: | 400 Cd/m2 |
| อายุการใช้งาน LED: | 30,000 ชั่วโมง |
| หน้าจอสัมผัส: | โดยไม่มีแผ่นสัมผัส |
| ขนาดกระจกปก: | สามารถปรับแต่งได้ |
| อินเตอร์เฟซ: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| การเชื่อมต่อ: | การผสม |
| การปฏิบัติตาม: | สอดคล้องกับ CE&FCC และ RoHS |
โมดูลจอ LCD TFT ขนาด 2.8 นิ้ว 240x320 Inch RGB MCU SPI Interfaceภาพวาดสินค้า
LCMคําอธิบาย Pin
| พิน เลข | สัญลักษณ์ | การทํางาน |
| 1 | GND | พลังงานพื้นดิน |
| 2 | XR | พานิคมสัมผัสในด้านขวา |
| 3 | YD | พานีลสัมผัสพานีลสัมผัสใน Down |
| 4 | XL | พานีลสัมผัสพานีลสัมผัสทางซ้าย |
| 5 | YU | พานีลสัมผัสพานีลสัมผัสใน Up |
| 6 ~ 7 | IOVCC(1.8V) | ความดัน I/O (VDDI ถึง DGND): 1.65V ~ 3.3V |
| 8 ~ 9 | VDD(2.8V) | พลังงานไฟฟ้า 2.5V ~ 3.3V |
| 10 | IM2 | เลือกช่อง MCU |
| 11 | IM1 | เลือกช่อง MCU |
| 12 | IM0 | เลือกช่อง MCU |
| 13 | กําหนดใหม่ | กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่ |
| 14 | CSX | สัญญาณเลือกชิป |
| 15 | RS/SCL | ข้อมูล / คําสั่ง Pin การเลือก |
| 16 | WR/RS | เขียนสัญลักษณ์สตรีบ |
| 17 | RD | อ่านข้อมูลที่ขอบขึ้น |
| 18 | VSYNC | สัญญาณในแบบ RGB I/F |
| 19 | HSYNC |
สัญญาณในแบบ RGB I/F |
| 20 | ENABLE | สัญญาณเปิดให้ใช้ข้อมูลในรุ่น I/F RGB 1 |
| 21 | PCLK |
สัญญาณนาฬิกาพิกเซลใน RGB I/F |
| 22 | SDA |
ปินการเข้าอินเตอร์เฟซ SPI |
| 23 ~ 40 | DB0 ~ DB17 | อินเตอร์เฟซ RGB หรือ MCU อินเตอร์เฟสปาเลล บัสข้อมูล |
| 41 | SDO | ปินออกของอินเตอร์เฟซ SPI |
| 42 | GND | พลังงานพื้นดิน |
| 43 | LEDA | พลังงานไฟฟ้า + สําหรับอะโนด์ไฟหลัง |
| 44 ~ 49 | LEDK1~LEDK6 | แรงไฟฟ้า- สําหรับแคโตดไฟหลัง |
| 50 | GND | พลังงานพื้นดิน |
ลักษณะของหน่วยไฟหลัง
ระบบเบาหลังเป็นประเภทแสงขอบที่มี LED ขาว 6 ดวง ลักษณะของเบาหลังแสดงในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 2.8 | - | 3.2 | V | - |
| กระแสไฟฟ้า | ฉันF | -- | 120 | - | mA | - |
| ความสว่าง ((มี LCD) | Lv | TBD | -- | cd/m2 | - | |
| ระยะเวลาใช้งาน LED | ไม่มี | ---- | 30,000 | -- | นาที | หมายเหตุ 1 |
หมายเหตุ:
เวลาใช้งาน LED ได้กําหนดว่าความสว่างของโมดูลลดลงเป็น 50% ของความสว่างเดิมที่ IL= 20mA/LED เวลาใช้งาน LED สามารถลดลงถ้าการทํางาน ILมากกว่า 25mA/LED
โมดูลจอ LCD TFT ขนาด 2.8 นิ้ว 240x320 Inch RGB MCU SPI InterfaceProduct ภาพ
โรงงานผลิต
TFT LCD Display Module ผู้ผลิต - มีสินค้ามาตรฐาน TFT มากกว่า 300 รายการ
เทคโนโลยี Tian Xianwei เป็นผู้ผลิตจอ LCD TFT ที่มีฐานะในประเทศจีนTian Xianwei นําเสนอสินค้าที่กว้างขวางของขนาดเล็กและขนาดกลาง TFT โมดูลจอในขนาดตั้งแต่ 0.96"1.28 นิ้ว77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" และ 32" TFT (ขนาดเส้นฉากของพื้นที่ทํางาน) และอื่น ๆมีมากกว่า 200 แบบมาตรฐาน TFT ที่ระบุในเว็บไซต์นี้; นอกจากนี้เกือบแต่ละรายการก็ยอมรับที่จะนํามาจากรายการมาตรฐานเพื่อตอบสนองความต้องการของลูกค้า
ผืนจอ TFT Tian Xianwei ได้รับคุณภาพตามมาตรฐานอุตสาหกรรมรวมถึงโมดูล TFT-LCD มาตรฐาน, IPS TFT, TFT LCD ความสว่างสูง (จอจอที่อ่านแสงอาทิตย์), แผ่น TFT พร้อมบอร์ดควบคุมประเภทสตาร์ TFT, TFT LCD อุณหภูมิขนาดใหญ่ จอเหล่านี้มีรูปแบบภูมิประเทศหรือรูปภาพจอจอ LCD Tian Xianwei TFT มีให้เลือกในความละเอียดต่าง ๆ รวมถึงจอสัมผัสเป็นตัวเลือกในเทคโนโลยี Resistive และ Projected Capacitive (PCAP touch screen)โมดูลจอ TFT ของเราหลายอันมีอินเตอร์เฟสมากกว่าหนึ่งที่มีให้บริการรวมถึง MCU, RGB, TTL, LVDS และ MIPI DSIโมดูล Tian Xianwei TFT เหมาะสําหรับการใช้งานหลายอย่าง รวมถึงการควบคุมอุตสาหกรรม, เครื่องกาแฟ, อุปกรณ์การแพทย์, ระบบ POS, อัตโนมัติ, GPS Navigator, สินค้าขาว, การควบคุมพลังงาน, โทรคมนาคม, อุปกรณ์การแพทย์และอื่น ๆ
คําค้นหา: tft 2.8", 2.8 tft lcd, 2.8" tft lcd, 2.8 นิ้ว tft lcd, tft lcd 2.8, 2.8 นิ้ว tft display, 2.8 นิ้ว tft display, 2.8 นิ้ว tft display, tft display 2.8 นิ้ว, tft display 2.8 นิ้ว, 2.8 นิ้ว tft lcd display, 2.8 นิ้ว tft screen, 2.8 นิ้ว tft screen,,หน้าจอ LCD ขนาด 2.8 นิ้ว
