รายละเอียดสินค้า

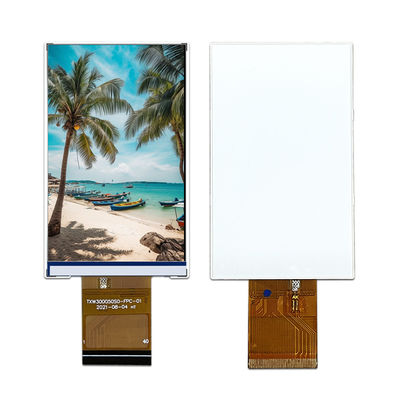

3.0 นิ้ว IPS มุมการดูทั้งหมด TFT LCD Display Module 360 * 640 ความละเอียด 40 Pin MIPI RGB Interface

ผลิตภัณฑ์

3.0 นิ้ว IPS มุมการดูทั้งหมด TFT LCD Display Module 360 * 640 ความละเอียด 40 Pin MIPI RGB Interface

MOQ:	negotiate
ราคา:	negotiate
บรรจุภัณฑ์มาตรฐาน:	cardboard
ระยะเวลาการจัดส่ง:	16
วิธีการชำระเงิน:	L/C TT D/P
ความสามารถในการจัดหา:	10000pcs

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

Place of Origin

Guangdong,China

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

CE ROHS FCC

Model Number

TXW300050S0

แรงดันไฟแบ็คไลท์:

ไอซีไดรเวอร์ LCM:

ST7701S/GC9503V

ดูทิศทาง:

ทุกโมง

แบ็คไลท์ปัจจุบัน:

อุณหภูมิในการทำงาน:

-20+70℃

ขนาดโครงร่างเครื่องกล (W * H * T):

42.64*74.52*2.15

องค์ประกอบไดรฟ์:

TFT แอคทีฟเมทริกซ์

เน้น:

3โมดูลจอ LCD TFT 0.0 นิ้ว

โมดูลจอ LCD TFT 40 ปิน

โมดูลจอ LCD TFT 360*640

คําอธิบายสินค้า

โรงงานจีน จอ LCD TFT ขนาด 3.0 นิ้วST7701S/GC9503V 360*640หน้าจอ

3.0" นิ้ว QVGAT7701S/GC9503VTFT LCD

Tianxianwei TXW300050S0 เป็นจอ LCD TFT แบบ TN ขนาด 3 นิ้ว มีความละเอียด QVGA 360 * 640 พิกเซล.

สินค้า:	3หน้าจอ TFT 0.0 นิ้ว	การแก้ไข:	360*640
หน้าจอสัมผัส:	ไม่มีจอสัมผัส (ไม่จําเป็น)	ขนาดกระจกปก:	ต้องปรับเปลี่ยน
ทิศทางการดู:	12:00	ไดรเวอร์ IC:	RGB 16/MPI
กระแสไฟหลัง:	36.72*6528	การเชื่อมต่อ:	ปุ่ม (สามารถปรับแต่ง)
หมายเลขปิน:	40 ปิน	ความสว่างของพื้นผิว:	350 Cd/m2 ((นิท)
อายุการใช้งาน LED:	30,000 ชั่วโมง	การปฏิบัติตาม:	สอดคล้องกับ CE&FCC และ RoHS

3.0" นิ้ว TFT LCD Display การวาด

3.0 นิ้ว IPS มุมการดูทั้งหมด TFT LCD Display Module 360 * 640 ความละเอียด 40 Pin MIPI RGB Interface 0

3.0 นิ้ว IPS มุมการดูทั้งหมด TFT LCD Display Module 360 * 640 ความละเอียด 40 Pin MIPI RGB Interface 1

AสารสกัดMอัคซิมRราคา

ลักษณะ	สัญลักษณ์	นาที	แม็กซ์	หน่วย
อุณหภูมิการทํางานของ LCM	T_OPR	- 10	+60	°C
อุณหภูมิการเก็บ LCM	T_STG	- 20	+70	°C
ความชื้น	RH	--	90	%

คําอธิบายฟังก์ชันโมดูล

พิน เลข	สัญลักษณ์	LCMการทํางาน
1	LEDA	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง
2	LEDK	พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง
3	VCC 3.3V	พลังงานสําหรับ LCD
4	GND	พลังงานพื้นดิน
5	D0N	ความขั้วทางลบของข้อมูลความดันต่ําความแตกต่าง 0 สัญญาณ
6	D0P	ความขั้วขั้วบวกของข้อมูลความดันต่ําความแตกต่าง 0 สัญญาณ
7	GND	พลังงานพื้นดิน
8	CLKN	ความขั้วทางลบของสัญญาณนาฬิกาความดันต่ํา
9	CLKP	ความขั้วขั้วบวกของสัญญาณวัตถุระยะเวลาความดันต่ํา
10	GND	พลังงานพื้นดิน
11	D1N	ความขั้วทางลบของข้อมูลความดันต่ํา1สัญญาณ
12	D1P	ความขั้วขั้วบวกของข้อมูลความดันต่ํา1สัญญาณ
13	GND	พลังงานพื้นดิน
14	VSYNC	สัญญาณการเข้าแบบแน่น (Frame) เพื่อการใช้งานอินเตอร์เฟซ RGB
15	HSYNC	สัญญาณการเข้าแบบเรียงตรง (Line) สําหรับการทํางานอินเตอร์เฟซ RGB
16	DOTCLK	สัญญาณนาฬิกาจุดสําหรับการทํางานของอินเตอร์เฟซ RGB
17	DE	สัญญาณเปิดข้อมูลสําหรับการทํางานของอินเตอร์เฟซ RGB
18	R0	ข้อมูลสีแดง
19	R1	ข้อมูลสีแดง
20	R2	ข้อมูลสีแดง
21	R3	ข้อมูลสีแดง
22	R4	ข้อมูลสีแดง
23	G0	ข้อมูลสีเขียว
24	G1	ข้อมูลสีเขียว
25	G2	ข้อมูลสีเขียว
26	G3	ข้อมูลสีเขียว
27	G4	ข้อมูลสีเขียว
28	G5	ข้อมูลสีเขียว
29	B0	ข้อมูลสีฟ้า
30	B1	ข้อมูลสีฟ้า
31	B2	ข้อมูลสีฟ้า
32	B3	ข้อมูลสีฟ้า
33	B4	ข้อมูลสีฟ้า
34	กําหนดใหม่	กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่
35	CS	ปินสัญญาณเลือกชิป
36	SCL	สัญญาณนาฬิกาชุด
37	SDA	ปินการเข้า/การออกข้อมูลลําดับ
38	GND	พลังงานพื้นดิน
39	VCC 3.3V	พลังงานสําหรับ LCD
40	VCC 3.3V	พลังงานสําหรับ LCD

3.0 นิ้ว TFT LCD Display การวาดภาพ การแสดงผลิตภัณฑ์จริง

คําค้นหา: tft 3.0", 3.0 tft lcd, 3.0" tft lcd, 3.0 นิ้ว tft lcd, tft lcd 3.0,3จอ 0.0 tft จอ 3.0 " tft3.0 นิ้ว tft display, tft display 3.0 นิ้ว, tft display 3.0", 3.0 นิ้ว tft lcd display, 3.0 นิ้ว tft screen, 3.0 นิ้ว tft screen, tft screen 3.0inch, tft screen 3.0", 3.0 นิ้ว tft lcd screen
