| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |
MIPI3.5 นิ้ว TFT LCD 3.5 นิ้ว480*800คําอธิบายของจอ LCD HVGA
Tianxianwei TXW350116B0 เป็นโมดูล TFT LCD ที่มีขนาดเส้นแยก 3.5 นิ้ว และความละเอียด HVGA 480 * 800 พิกเซล
รายละเอียดสินค้าอย่างรวดเร็ว:
1ขนาดจอ LCD: 3.5 TFT
2การแก้ไข:480*800
3มุมมอง: 12 โมง
4. ขนาดรูปแบบ:51.32*86.61*35mm
5หน่วยควบคุมคนขับ:ST7701SN
6. ประเภทอินเตอร์เฟซ:MIPI 2 LANE
7. แผนการสัมผัส: พร้อมหรือไม่มี แผนการสัมผัส Resistive เป็นตัวเลือก
8. อุณหภูมิ: ด้านบน -20°C ถึง +70°C; ด้านใต้ -30°C ถึง +80°C
ลักษณะสินค้า:
TXW350116B0 เป็นหน้าจอ LCD TFT สีเต็มขนาดฉาก 3.5 นิ้ว ขนาด 480 * 3RGB (H) X800 (V)
หน่วยนี้รองรับอินเตอร์เฟซ MIPI 2 LANE ขนาดของโมเดล TXW350116B0 คือ 51.32 * 86.61 * 3.5 มิลลิเมตร โดยมีพื้นที่ประสิทธิภาพ 45.36 * 75.6 มิลลิเมตร
เครื่องควบคุม TXW350116B0 และ ST7701SN ได้ถูกบูรณาการในโมดูล, ด้วยช่วงความกระชับกระแสไฟฟ้าที่เชื่อมโยงจาก 19.6V ถึง 22.4V.
สามารถทํางานได้ในช่วงอุณหภูมิ -20 °C ถึง +70 °C; ระยะอุณหภูมิในการเก็บรักษาคือ -30 °C ถึง +80 °C
TXW350116B0 เป็นโมดูล LCD ระบบตั้งด้วยความสว่าง 350cd/m2 หากคุณต้องการใช้มันในระดับภูมิทัศน์หรือเพิ่มความสว่าง โปรดติดต่อเราเพื่อการสนับสนุนทางเทคนิคเพิ่มเติม
โมดูล TFT LCD ขนาด 3.5 นิ้วนี้ เหมาะสําหรับตาหุ่นยนต์ที่ฉลาด อุปกรณ์ PDA มือถือ จอควบคุมการเข้าถึงและจอรักษาความปลอดภัย จอสลับที่ฉลาด จออุปกรณ์การแพทย์เครื่องแสดงเครื่องใช้ในครัวเรือน, จอแสดงเครื่องมืออุตสาหกรรม เป็นต้น
| สินค้า: | 3หน้าจอ LCD TFT ขนาด.5 นิ้ว | หน้าจอสัมผัส: | พร้อมหรือไม่มีแผ่นสัมผัสแบบต้านทาน |
|---|---|---|---|
| การแก้ไข: |
480*800 จุด |
ทิศทางการดู: | 12:00 |
| อินเตอร์เฟซ: |
MIPI 2 LANE |
หมายเลขปิน: | 24 ปิน |
| การเชื่อมต่อ: | ปุ่ม (สามารถปรับแต่ง) | ความสว่างของพื้นผิว: | 350cd/m2 (นิท) |
| อายุการใช้งาน LED: | 30,000 ชั่วโมง | การปฏิบัติตาม: | สอดคล้องกับ CE&FCC และ RoHS |
3.5 นิ้ว TFT LCD 3.5 นิ้ว480*800 การวาดภาพจอ LCD HVGA
คําอธิบายฟังก์ชันโมดูล
| พิน เลข | สัญลักษณ์ | คําอธิบาย |
| 1 | VDD ((2.8V) | พลังงานพลังงานแบบแอนาล็อก (VCI):2.5V ถึง 3.3V |
| 2 | IOVCC(1.8V) | พลังงานพลังงานแบบแอนาล็อก (VCI):1.65V ถึง 3.3V |
| 3 | NC | ไม่มีการเชื่อมต่อ |
| 4 | กําหนดใหม่(1.8V) | กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่ |
| 5 | TE | ปิ้นการออกอิทธิพลการฉีกใช้ในการร่วมกัน MCU การเขียนกรอบ |
| 6 | NC | ไม่มีการเชื่อมต่อ |
| 7 | LEDK | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
| 8 | LEDA | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง |
| 9 | GND | พลังงานพื้นดิน |
| 10 | D0N | สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin |
| 11 | D0P | สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin |
| 12 | GND | พลังงานพื้นดิน |
| 13 | CLKN | สายดวงอินเตอร์เฟซความเร็วสูง |
| 14 | CLKP | สายดวงอินเตอร์เฟซความเร็วสูง |
| 15 | GND | พลังงานพื้นดิน |
| 16 | D1N | สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin |
| 17 | D1P | สายด่วนอินเตอร์เฟซข้อมูล อัตราการแตกต่างสัญญาณ input/output pin |
| 18 | GND | พลังงานพื้นดิน |
| 19 | NC | ไม่มีการเชื่อมต่อ |
| 20 | NC | ไม่มีการเชื่อมต่อ |
| 21 | GND | พลังงานพื้นดิน |
| 22 | NC | ไม่มีการเชื่อมต่อ |
| 23 | NC | ไม่มีการเชื่อมต่อ |
| 24 | GND | พลังงานพื้นดิน |
คุณสมบัติทางแสง

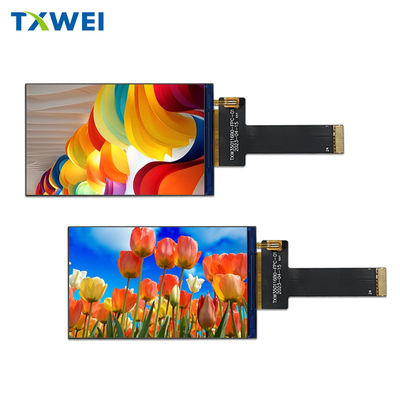

3.5 นิ้ว TFT LCD 3.5 นิ้ว480*800 HVGA LCD Display ภาพสินค้าจริง
