| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |
ความสว่างสูง IPS 10.1 นิ้ว RGB TFT Display 1024x600 กับ PCAP คําอธิบาย
TXW100076B0-XL เป็นโมดูล TFT-LCD ความสว่างสูง 1024 x 600 IPS อินเตอร์เฟซ RGB ขนาด 10.1 นิ้ว พร้อมหน้าจอสัมผัสจุจุ (PCAP)โมดูล TFT นี้นําเทคโนโลยี IPS และมีข้อดีของมุมมองที่กว้างของซ้าย: 85/ขวา: 85/ขึ้น: 85/ล่าง: 85 องศา (ปกติ) และความสว่างสูง 700 นิต (มูลค่าปกติ) หากลูกค้าต้องการความสว่างสูงกว่านี้ กรุณาติดต่อพนักงานขายของเรา
| สินค้า: | 10.1" นิ้ว TFT LCD | การแก้ไข: | 1024x600 จุด |
|---|---|---|---|
| หน้าจอสัมผัส: | กับ CTP | ขนาดกระจกปก: | สามารถปรับแต่งได้ |
| มิติการออกแบบ: |
252*150*6.5 มิลลิเมตร |
ทิศทางการดู: | มุมมองทั้งหมด (85/85/85/85) |
| อินเตอร์เฟซ: | RGB | หมายเลขปิน: | 50 ปิน |
| การเชื่อมต่อ: | การติดต่อ | ความสว่างของพื้นผิว: | 700 Cd/m2 ((nits) |
| อายุการใช้งาน LED: | 30,000 ชั่วโมง | การปฏิบัติตาม: | สอดคล้องกับ CE FCC และ RoHS |
ความสว่างสูง IPS 10.1 นิ้ว RGB TFT Display 1024x600 กับ PCAP การวาด
AสารสกัดMอัคซิมRราคา
| ลักษณะ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| อุณหภูมิการทํางานของ LCM | TOPR | - 20 | +70 | °C |
| อุณหภูมิการเก็บ LCM | TSTG | - 30 | +80 | °C |
| TP อุณหภูมิการทํางานและความชื้น (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| TP SSอุณหภูมิและความชื้นในการเก็บรักษา (20% ~ 90%RH) | TSTG | - 30 | +80 | °C |
| ความชื้น | RH | -- | 90 | % |
TFT DCCลักษณะ
| ลักษณะ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ |
| อัตราการดําเนินงาน TFT OperationFrame | Hz | -- | 60 | -- | Hz | |
| ความดันไฟฟ้าสําหรับ ((DC/DC) | VDD | 3.0 | 3.3 | 3.3 | V | |
| ประตู TFT ON Voltage | VGH | 16.5 | 17 | 17.5 | V | หมายเหตุ 2 |
| TFT Gate OFF โวลเตชั่น | VGL | - 7 คน5 | - 7 | - 6 คน5 | V | หมายเหตุ 2 |
| TFT ความดันทั่วไป | Vcom | 3.0 | 3.3 | 4.7 | V | หมายเหตุ 1 |
| AVDD | Avdd | -- | 9.6 | -- | V | หมายเหตุ 3 |
หมายเหตุที่ 1: ค่า VCOM ควรปรับตามสภาพที่แตกต่างกันเพื่อให้ Optimize Flicker Value
หมายเหตุที่ 2: VGH และ VGL คือความกระชับกําลังการทํางานของประตู TFT
หมายเหตุที่ 3: ปรับความแตกต่าง ให้สีใหญ่และเข้ม และให้สีเล็กและเบาขึ้น
คําอธิบายฟังก์ชันโมดูล
| พิน เลข | สัญลักษณ์ | คําอธิบายของ LCM | ความเห็น |
| 1 | LEDA | พลังงานไฟฟ้า + สําหรับอะโนด์ไฟเบาหลัง | |
| 2 | LEDA | พลังงานไฟฟ้า + สําหรับอะโนด์ไฟเบาหลัง | |
| 3 | LEDK | แรงไฟฟ้า- สําหรับแคโตดไฟหลัง | |
| 4 | LEDK | แรงไฟฟ้า- สําหรับแคโตดไฟหลัง | |
| 5 | GND |
แผ่นดินพลังงาน |
|
| 6 | VCOM |
ความดันทั่วไป |
|
| 7 | DVDD |
พลังงานสําหรับวงจรดิจิตอล 3.3V |
|
| 8 | MODE |
การเลือกโหมด DE/SYNC |
|
| 9 | DE | สัญญาณเปิดให้ใช้ข้อมูลในรุ่น RGB I/F 1 | |
| 10 | VS | การปรับสync สัญญาณในแบบ RGB I/F | |
| 11 | HS | การปรับสync ทิศทาง สัญญาณใน RGB I/F | |
| 12 | B7 | ข้อมูลสีฟ้า | |
| 13 | B6 | ข้อมูลสีฟ้า | |
| 14 | B5 | ข้อมูลสีฟ้า | |
| 15 | B4 | ข้อมูลสีฟ้า | |
| 16 | B3 | ข้อมูลสีฟ้า | |
| 17 | B2 | ข้อมูลสีฟ้า | |
| 18 | B1 | ข้อมูลสีฟ้า | |
| 19 | B0 | ข้อมูลสีฟ้า | |
| 20 | G7 | ข้อมูลสีเขียว | |
| 21 | G6 | ข้อมูลสีเขียว | |
| 22 | G5 | ข้อมูลสีเขียว | |
| 23 | G4 | ข้อมูลสีเขียว | |
| 24 | G3 | ข้อมูลสีเขียว | |
| 25 | G2 | ข้อมูลสีเขียว | |
| 26 | G1 | ข้อมูลสีเขียว | |
| 27 | G0 | ข้อมูลสีเขียว | |
| 28 | R7 | ข้อมูลสีแดง | |
| 29 | R6 | ข้อมูลสีแดง | |
| 30 | R5 | ข้อมูลสีแดง | |
| 31 | R4 | ข้อมูลสีแดง | |
| 32 | R3 | ข้อมูลสีแดง | |
| 33 | R2 | ข้อมูลสีแดง | |
| 34 | R1 | ข้อมูลสีแดง | |
| 35 | R0 | ข้อมูลสีแดง | |
| 36 | GND | แผ่นดินพลังงาน | |
| 37 | DCLK | สัญญาณนาฬิกาพิกเซลใน RGB I/F | |
| 38 | GND | แผ่นดินพลังงาน | |
| 39 | SHLR |
แหล่งผลิตสลับทิศทางแนวราบเลือก: ?? H??: S[1]->S[2]->...->S[1920] (Default) ?? L??: S[1920]->S[1919]->...->S[1] |
|
| 40 | UPDN |
เลือกทิศทางสติกการสลับการออกประตู: HH: สแกนขึ้นลง สแกนจากล่างไปบน |
|
| 41 | VGH |
ประตู ON Voltage |
|
| 42 | VGL |
ประตู OFF Voltage |
|
| 43 | AVDD |
พลังงานสําหรับวงจรแบบแอนลาจ |
|
| 44 | กําหนดใหม่ |
การจัดเก็บทั่วโลก |
|
| 45 | NC |
ไม่มีการเชื่อมต่อ |
|
| 46 | VCOM |
ความดันทั่วไป |
|
| 47 | DITHB |
Dithering function. Dithering function. DITHER = H:เปิดฟังก์ชันการขัดแย้งภายใน |
|
| 48 | GND | แผ่นดินพลังงาน | |
| 49 | NC |
ไม่มีการเชื่อมต่อ |
|
| 50 | NC |
ไม่มีการเชื่อมต่อ |

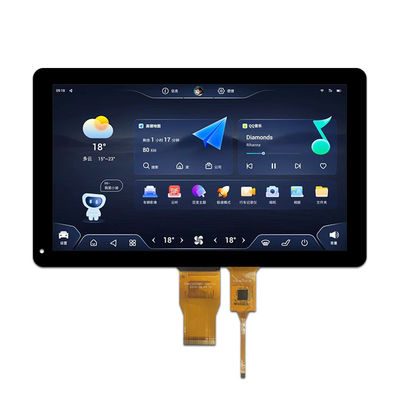

ภาพสินค้า
