| MOQ: | negotiate |
| ราคา: | negotiate |
| บรรจุภัณฑ์มาตรฐาน: | cardboard |
| ระยะเวลาการจัดส่ง: | 16 |
| วิธีการชำระเงิน: | L/C TT D/P |
| ความสามารถในการจัดหา: | 10000pcs |

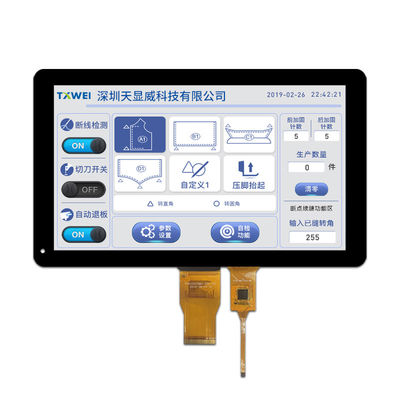

10.1 นิ้ว อุตสาหกรรมเกรด PCAP TFT จอ LVDS 1024x600 พิกเซล ด้วยจอสัมผัสจุการนําเสนอสินค้า
มอนิเตอร์ TFT PCAP ของ Tianxianwei TXW100076B0-XL เป็นจอฉากเต็ม IPS ขนาด 10.1 นิ้ว มีความละเอียด 1024x600 พิกเซล โมดูลจอ LCD TFT ระดับอุตสาหกรรมนี้รองรับอินเตอร์เฟซ RGB ขนาด 8 บิต
TXW100076B0-XL ใช้การออกแบบจอสัมผัสแบบจุ, มีตัวเลือกสัมผัสเดียวและหลายแบบที่สามารถสัมผัสได้. ความสว่างของพื้นผิวของโมดูล TFT TXW100076B0-XL คือ 700cd / m2.ถ้าคุณต้องการเพิ่มความสว่าง, กรุณาติดต่อเราเพื่อการสนับสนุนทางเทคนิคเพิ่มเติม
TFT touch LCD display TXW100076B0-XL ใช้กันอย่างแพร่หลายในเครื่องจักรการเกษตร จอควบคุมกลาง จอแสดงเครื่องมือ จอแสดงทางรถบรรทุก จอแสดงอุปกรณ์อุตสาหกรรมเครื่องแสดงเครื่องมือการแพทย์เป็นต้น
| สินค้า: | 10.1 นิ้ว PCAP TFT Display |
| การแก้ไข: | 1024 RGB X 600 |
| ความสว่างของพื้นผิว: | 700 Cd/m2 ((nits) |
| อินเตอร์เฟซ: | 8 บิต-อินเตอร์เฟซ RGB |
| ทิศทางการดู: | IPS มุมมองทั้งหมด (85/85/85/85) |
| หมายเลขปิน: | 50 ปิน |
| รูปแบบ Dim: |
252*150*65(mm) |
| พื้นที่ทํางาน: |
222.72*12528(mm) |
| การรักษาผิว LCD: | การเคลือบแข็ง ((3H) |
| สีแสดง: | 16.7 M |
| อัตราการต่อเนื่อง NTSC | 50% |
| หน้าจอสัมผัส: | แผ่นสัมผัสความจุ (Capacitive Touch Panel (CTP)) |
| อินเตอร์เฟซจอสัมผัส: | IIC |
|
การสัมผัส IC: |
GT9271 |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C |
| ความร้อนในการเก็บ: | -30°C ถึง +80°C |
| การปฏิบัติตาม: | สอดคล้องกับ CE FCC และ RoHS |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |
ภาพวาดสินค้า
คําอธิบายฟังก์ชันโมดูล
| พิน เลข | สัญลักษณ์ | LCMคําอธิบาย | ความเห็น |
| 1 | LEDA | พลังงานไฟฟ้า + สําหรับอะโนด์ไฟเบาหลัง | |
| 2 | LEDA | พลังงานไฟฟ้า + สําหรับอะโนด์ไฟเบาหลัง | |
| 3 | LEDK | พลังงานไฟฟ้า- สําหรับไฟเบาะหลังคาโทด | |
| 4 | LEDK | พลังงานไฟฟ้า- สําหรับไฟเบาะหลังคาโทด | |
| 5 | GND |
แผ่นดินพลังงาน |
|
| 6 | VCOM |
ความดันทั่วไป |
|
| 7 | DVDD |
พลังงานสําหรับวงจรดิจิตอล3.3V |
|
| 8 | MODE |
การเลือกโหมด DE/SYNC |
|
| 9 | DE | สัญญาณเปิดให้ใช้ข้อมูลในรุ่น RGB I/F 1 | |
| 10 | VS | การปรับสync สัญญาณในแบบ RGB I/F | |
| 11 | HS | การปรับสync ทิศทาง สัญญาณใน RGB I/F | |
| 12 | B7 | ข้อมูลสีฟ้า | |
| 13 | B6 | ข้อมูลสีฟ้า | |
| 14 | B5 | ข้อมูลสีฟ้า | |
| 15 | B4 | ข้อมูลสีฟ้า | |
| 16 | B3 | ข้อมูลสีฟ้า | |
| 17 | B2 | ข้อมูลสีฟ้า | |
| 18 | B1 | ข้อมูลสีฟ้า | |
| 19 | B0 | ข้อมูลสีฟ้า | |
| 20 | G7 | ข้อมูลสีเขียว | |
| 21 | G6 | ข้อมูลสีเขียว | |
| 22 | G5 | ข้อมูลสีเขียว | |
| 23 | G4 | ข้อมูลสีเขียว | |
| 24 | G3 | ข้อมูลสีเขียว | |
| 25 | G2 | ข้อมูลสีเขียว | |
| 26 | G1 | ข้อมูลสีเขียว | |
| 27 | G0 | ข้อมูลสีเขียว | |
| 28 | R7 | ข้อมูลสีแดง | |
| 29 | R6 | ข้อมูลสีแดง | |
| 30 | R5 | ข้อมูลสีแดง | |
| 31 | R4 | ข้อมูลสีแดง | |
| 32 | R3 | ข้อมูลสีแดง | |
| 33 | R2 | ข้อมูลสีแดง | |
| 34 | R1 | ข้อมูลสีแดง | |
| 35 | R0 | ข้อมูลสีแดง | |
| 36 | GND | แผ่นดินพลังงาน | |
| 37 | DCLK | สัญญาณนาฬิกาพิกเซลใน RGB I/F | |
| 38 | GND | แผ่นดินพลังงาน | |
| 39 | SHLR |
แหล่งผลิตสลับทิศทางแนวราบเลือก: ?? H??: S[1]->S[2]->...->S[1920] (Default) ?? L??: S[1920]->S[1919]->...->S[1] |
|
| 40 | UPDN |
เลือกทิศทางสติกการสลับการออกประตู: HH: สแกนขึ้นลง สแกนจากล่างไปบน |
|
| 41 | VGH |
ประตู ON Voltage |
|
| 42 | VGL |
ประตู OFF Voltage |
|
| 43 | AVDD |
พลังงานสําหรับวงจรแบบแอนลาจ |
|
| 44 | กําหนดใหม่ |
การจัดเก็บทั่วโลก |
|
| 45 | NC |
ไม่มีการเชื่อมต่อ |
|
| 46 | VCOM |
ความดันทั่วไป |
|
| 47 | DITHB |
Dithering function. Dithering function. DITHER = H:เปิดฟังก์ชันการขัดแย้งภายใน |
|
| 48 | GND | แผ่นดินพลังงาน | |
| 48 | NC |
ไม่มีการเชื่อมต่อ |
|
| 50 | NC |
ไม่มีการเชื่อมต่อ |
ภาพสินค้า
