โมดูลจอ LCD TFT MCU ที่กําหนดเอง 240*320 2.4 นิ้ว ST7789V แพเนลจอ

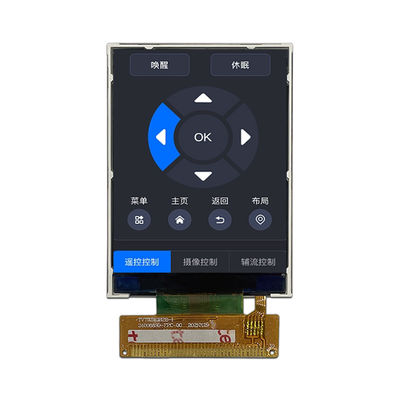

ชื่อสินค้า: TXW240088S0 โมดูล LCD TFT ขนาด 2.4 นิ้ว

ภาพรวมสินค้า:

TXW240088S0 เป็นโมดูล TFT LCD ขนาด 2.4 นิ้วที่ออกแบบและผลิตโดย Shenzhen Tianxianwei Technology Co., Ltd.โมดูลนี้เหมาะสําหรับอุปกรณ์อิเล็กทรอนิกส์และฉากการใช้งานต่างๆ เนื่องจากความละเอียดสูง, การแสดงสีที่รวย และการแสดงภาพที่ดีเยี่ยม

ลักษณะสินค้า:

รายละเอียดจอ: 240xRGBx320 พิกเซล, ให้ภาพและข้อความแสดงชัดเจน

IC ไดรเวอร์: ST7789V2-G4-A จาก Sitronix ใช้เพื่อรับรองผลงานและความสอดคล้องที่มั่นคง

การเลือกสี: รองรับสี 65K / 262K, โปรแกรมปรับเพื่อตอบสนองความต้องการสีที่แตกต่างกัน

ประเภทไฟหลัง: ไฟหลัง LED สีขาว ให้ความสว่างและสีเดียวกัน

ประเภทอินเตอร์เฟส: อินเตอร์เฟส MCU 16 บิต สะดวกสําหรับการเชื่อมต่อและการส่งข้อมูลกับไมโครคอนโทรลเลอร์

ความสามารถปรับปรุงสภาพแวดล้อม: ระยะอุณหภูมิการทํางานคือ -20 °C ถึง +70 °C และระยะอุณหภูมิการเก็บรักษาคือ -30 °C ถึง +80 °C เหมาะสําหรับสภาพแวดล้อมที่แตกต่างกัน

ความต้องการด้านสิ่งแวดล้อม: สอดคล้องกับมาตรฐาน RoHS วัสดุและการแปรรูปที่ไม่มีหมู ป้องกันสิ่งแวดล้อม

รายละเอียดเทคนิค:

ประเภทจอ: LCD TFT สีเต็ม

การจัดเรียงพิกเซล: การจัดเรียงเส้น RGB

ระยะระหว่างพิกเซล: 0.153 (H) x 0.153 (V) มิลลิเมตร

พื้นที่กิจกรรม: 36.72 (H) x 48.96 (V) มิลลิเมตร

มุมมอง: ทั้งหมด 0'Clock

ขนาดโมดูล: 42.72 (W) x 58.50 (H) x 2.15 (T) มิลลิเมตร

ระบบไฟเบาหลัง: 4 ไลด์สีขาว, กระทบต่อ 2.8V ถึง 3.2V, กระแสต่อ 80mA

ความสว่าง: 550cd/m2 (มูลค่าทั่วไป)

ความเหมือนกัน: 80% (ค่าขั้นต่ํา)

อุณหภูมิการทํางาน:- 20 °C ถึง+70 °C

อุณหภูมิการเก็บรักษา:- 30 °C ถึง + 80 °C

ความชื้น: 90% RH

การใช้งานที่หลากหลาย ไม่ว่าจะเป็นอุปกรณ์ถ่ายภาพ เครื่องควบคุมทางไกล เครื่องสวิทช์ฉลาด กล้องดิจิตอล ผลงานดนตรี เครื่องบันทึกเสียงขับรถ เป็นต้นTXW200078B0 สามารถปรับตัวและแสดงผลงานได้อย่างดีเยี่ยม.

คําอธิบายฟังก์ชันโมดูล

โมดูลประกอบด้วยปินหลายตัวสําหรับการดําเนินงานฟังก์ชันที่แตกต่างกัน, รวมถึง แต่ไม่จํากัด:

GND: แพวเวอร์กรานด์

CS: จิปการเลือกสัญญาณปินเข้า

RS: แสดงข้อมูล/ปินการเลือกคําสั่ง

WR: MCU อินเตอร์เฟซปาเลล เขียนเปิด

RD: อ่านข้อมูลในขอบขึ้น

DB0-DB15: MCU ปานกลางอินเตอร์เฟซบัสข้อมูล

RESET: การรีเซ็ตเทอร์มินัลการเข้าสัญญาณ ระดับต่ํา

IOVCC: แหล่งไฟฟ้า I/O

VCC: พลังงานไฟฟ้า 2.5V ถึง 3.3V

LEDK1-LEDK4: พลังงานไฟฟ้าสําหรับเทอร์มิเนลการเข้าแคโทดแสงเบื้องหลัง

LEDA: แหล่งไฟฟ้าไฟฟ้าไฟไฟหลัง

คุณสมบัติไฟฟ้า: ให้บริการระยะความเครียดไฟฟ้าที่มั่นคง โดยความเครียดไฟฟ้า I/O ระหว่าง 1.65V ถึง 3.3V และความเครียดไฟฟ้า DC/DC ระหว่าง 2.5V ถึง 3.3Vการรับรองการทํางานที่มั่นคงของโมดูลภายใต้สภาพการจําหน่ายพลังงานที่แตกต่างกัน.

ความน่าเชื่อถือและอายุการใช้งาน: ไลด์มีอายุการใช้งานยาวนานถึง 30000 ชั่วโมง ซึ่งหมายความว่ารอบการบํารุงรักษายาวนานและต้นทุนการเปลี่ยนที่ต่ํากว่า

การสนับสนุนและบริการทางเทคนิค: บริษัท เซ็นเจน เทคโนโลยี เทียนเซียนเวย์ จํากัด ให้การสนับสนุนทางเทคนิคและบริการลูกค้าอย่างมืออาชีพ เพื่อให้ลูกค้าได้รับการช่วยเหลือในทันเวลาระหว่างการใช้งาน

บริการตามความต้องการ: ตามความต้องการของลูกค้า สามารถจัดหาคําตอบที่กําหนดเอง รวมถึงขนาด อินเตอร์เฟซ และลักษณะอื่น ๆ เพื่อตอบสนองความต้องการการใช้งานเฉพาะเจาะจง

บริษัทเชนเจน เทคโนโลยีเทียนเซียนเวย์ จํากัด มุ่งมั่นที่จะให้บริการแก้ไขการแสดงภาพที่มีคุณภาพสูง โมดูล TFT LCD TXW240088S0 ขนาด 2.4 นิ้ว ด้วยผลงานที่ดีและความน่าเชื่อถือเป็นตัวเลือกที่เหมาะสมสําหรับความต้องการในการแสดงสินค้าอิเล็กทรอนิกส์ของคุณสําหรับข้อมูลสินค้าเพิ่มเติมหรือการสนับสนุนทางเทคนิค กรุณาติดต่อตัวแทนขายของเรา
