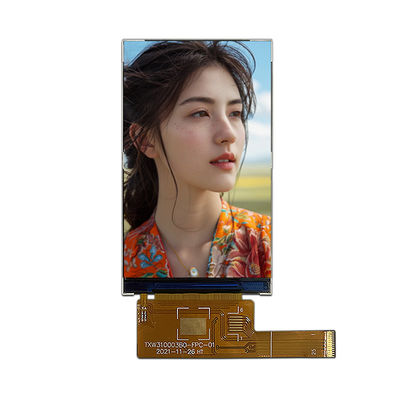

RGB อินเตอร์เฟซ 3.1 นิ้ว tft lcd โมดูล 480 * RGB * 800 ความละเอียด ST7701S Driver IC

ข้อดี การวิเคราะห์ของ TXW310003B0

1,แสดงผลงานข้อดี

• ความ ละเอียด และ สี ที่ สูง
• ความละเอียด 480 × RGB × 800 รองรับสี 16.7M (ตั้งค่าผ่านโปรแกรม IC ไดรเวอร์) ตอบสนองภาพความละเอียดสูงและความต้องการสีที่ละเอียด
• การจัดวางพิกเซลเส้นตั้ง RGB เพิ่มการแสดงสีและความคมชัดของจอ เหมาะสําหรับการแสดงข้อความ ตาราง และภาพแบบไดนามิก

ทั้งหมดดู

• การใช้โหมดจอสีดําปกติ มีความแตกต่างสูง และมุมมองทุกทิศทาง (ขึ้น, ลง, ซ้าย, ขวา) ไม่มีปัญหาการโยงสีหรือการสลับระดับสีเทา

การปรับปรุงปารามิเตอร์ทางออนไลน์

• ความสม่ําเสมอของความสว่าง ≥ 80% ทําให้ความสว่างคงที่ในทุกพื้นที่ของจอและลดความเหนื่อยของสายตา
• ระบบไฟเบาหลังใช้ไฟ LED ขาว 6 ตัวที่มีค่าเฉพาะความสว่างที่สามารถปรับเปลี่ยนได้ (TBD) เพื่อรองรับการแสดงภาพที่ชัดเจนในสภาพแวดล้อมที่มีความสว่างสูง

2อินเตอร์เฟสและข้อดีความเข้ากัน

อินเตอร์เฟซ MIPI-DSI ความเร็วสูง

• รองรับอินเตอร์เฟซ MIPI 2 ช่อง (โหมดความเร็วสูง) ความเร็วในการส่งสัญญาณสูง เหมาะสมกับแพลตฟอร์มโปรเซสเซอร์หลัก (เช่น ARM, Qualcomm เป็นต้น) ทําให้การออกแบบฮาร์ดแวร์ง่ายขึ้น
• ให้โหมดพลังงานต่ํา เพื่อลดการบริโภคพลังงานและขยายอายุการใช้งานแบตเตอรี่ของอุปกรณ์ในภาพสติก
• ฟังก์ชันการควบคุมด้วยการสัมผัส
• อินเตอร์เฟซ I2C (CTP_SDA/SCL) และสัญญาณตัดต่อ (CTP_INT) ที่ได้รับการอนุญาตให้รองรับการขยายหน้าจอสัมผัสแบบจุ / กันหนุนเพื่อเพิ่มประสบการณ์การปฏิสัมพันธ์มนุษย์-เครื่อง
• พลังงานพลังงานสัมผัสอิสระ (2.8V CTP_VCC) เพื่อหลีกเลี่ยงการรบกวนสัญญาณ

3ความน่าเชื่อถือและการปรับตัวต่อสิ่งแวดล้อม

• การทํางานในอุณหภูมิสูงและการทดสอบอย่างเข้มงวด
• ระยะอุณหภูมิการทํางาน:- 20 °C ถึง 70 °C, อุณหภูมิการเก็บ:- 30 °C ถึง 80 °C เหมาะสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่ฉลาด, อุตสาหกรรม, การแพทย์ และสภาพแวดล้อมอื่น ๆ
• ผ่านการทดสอบการกระแทกร้อนและเย็น 50 ครั้ง (-20 ° C) วงจร 60 ° C และการทดสอบอุณหภูมิสูงและความชื้นสูง 96 ชั่วโมง (50 ° C/90% RH) เพื่อรับรองความมั่นคงระยะยาว

การออกแบบระบบแสงเบื้องหลังที่มีอายุยืนยาว

• อายุการใช้งานของ LED คือ 30000 ชั่วโมง (มีความสว่างลดลงถึง 50%) โดยคํานวณจากการใช้งานประจําวัน 8 ชั่วโมง ซึ่งสามารถใช้งานได้นานกว่า 10 ปี และลดต้นทุนการบํารุงรักษา
• การออกแบบวงจรไดรเวอร์ไฟเบื้องหลังเรียบง่าย (LEDs 6 ในชุด) รองรับการควบคุมกระแสไฟฟ้าที่คงที่ และหลีกเลี่ยงการเสียหายจากการกระแสไฟฟ้าที่เกินระดับ

4การบริโภคพลังงานที่ต่ําและการออกแบบประหยัดพลังงาน

การบริหารพลังงานอย่างมีประสิทธิภาพ

• กระแสทํางาน ≤ 50mA, การบริโภคพลังงานในโหมดนอน ≤ 150 μA เหมาะสําหรับอุปกรณ์ที่ใช้แบตเตอรี่ (เช่นเทอร์มินัลมือและอุปกรณ์ IoT)
• รองรับการเข้าระดับความแรงกดสูงของ VCC (2.6-3.6V) และ IOVCC (1.65-3.3V) ซึ่งเข้ากันได้กับหลากหลายโซลูชั่นเครื่องพลังงาน
• ความสอดคล้องกับสิ่งแวดล้อม
• สอดคล้องกับมาตรฐาน RoHS วัสดุและกระบวนการเป็น lead-free ตอบสนองความต้องการสิ่งแวดล้อมสําหรับการส่งออกไปยังตลาดยุโรปและอเมริกา

5ข้อดีของการออกแบบและการบูรณาการ

การออกแบบแบบโมดูลที่คอมพัคคัส

• ขนาดโมดูลคือ 43.48 × 74.72 × 1.74mm, ด้วยความหนาของ 1.74mm เท่านั้น, เหมาะสําหรับอุปกรณ์ที่ติดตั้งที่มีพื้นที่จํากัด

สถานการณ์การใช้งาน

1. อุปกรณ์อุตสาหกรรม อินเตอร์เฟซมนุษย์เครื่องจักร (HMI) แผ่นควบคุม
2. อิเล็กทรอนิกส์ผู้บริโภค: อุปกรณ์พกพา
3. อุปกรณ์การแพทย์: หน่วยแสดงเครื่องมือขนาดเล็ก

สรุป

TXW310003B0 กลายเป็นทางออกที่นิยมสําหรับ อิเล็กทรอนิกส์ฉลาด อุตสาหกรรม ผู้บริโภค การแพทย์ และสาขาอื่น ๆ เนื่องจากจอความละเอียดสูงความน่าเชื่อถือในอุณหภูมิสูง, การออกแบบพลังงานต่ํา และลักษณะการบูรณาการแบบจําลองและง่ายช่วยให้ลูกค้าได้เข้าถึงสินค้าอย่างรวดเร็ว และลดต้นทุนในการบํารุงรักษา.

การออกแบบ

ภาพวาดสินค้า
