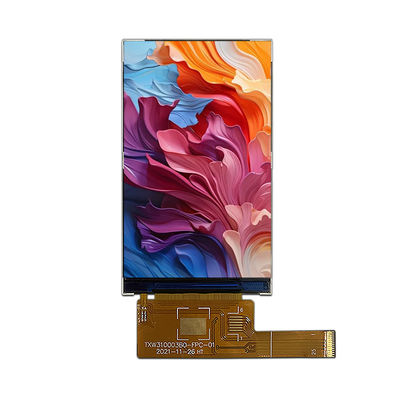

3. 1 นิ้ว 480 * 800 อินเตอร์เฟซ RGB ST7701S 54pin โมดูลจอ LCD ขนาดเล็ก tft

TXW310003B0 เครื่องแสดงผลิตภัณฑ์ LCD อุตสาหกรรม 3.1 นิ้ว

1,ผลงานของจอหลัก

1.1หน้าจอฮาร์ด IPS ความละเอียดสูง

โดยใช้แผ่นความละเอียด 480 × 800 ของขนาด 3.1 นิ้ว (ความหนาแน่นของพิกเซล 307PPI) และเทคโนโลยีมุมมองกว้าง IPS

มุมมองเต็ม 178 ° ระยะสายตา

2000ช่องแสดงความแตกต่างสูง

72% NTSC การครอบคลุมสี

16.7 ล้านสี สีเต็มจอ

1.2ปริมาตรทางออนไลน์ระดับมืออาชีพ

ความสว่างสูง 400 นิต (มูลค่าทั่วไป)

700:1 การออกแบบความผ่าน

การรักษาพื้นผิวรองรับความสว่าง (ไม่จําเป็น)

2การออกแบบความน่าเชื่อถือในระดับอุตสาหกรรม

2.1การปรับตัวต่อสภาพแวดล้อมที่รุนแรง

อุณหภูมิการทํางาน: -20 °C~+70 °C (รองรับค่าสูงสุดทันที 85 °C)

อุณหภูมิการเก็บ:- 30°C~+80°C

ความทนทานความชื้น: 95% RH สภาพแวดล้อมที่ไม่หมัก

ระดับต้านการสั่นสะเทือน: ความเร่ง 5G (10-500Hz)

2.2การแก้ไขอินเตอร์เฟสและ Driver

อุปกรณ์พร้อมกับ ST7701S จับจอจอ IC

อินเตอร์เฟซ RGB 24 บิต (เครื่องเชื่อม FPC 54 ปิน)

รองรับ PWM dimming (ช่วงความถี่: 1K-50KHz)

การบริโภคพลังงานทั่วไป: 1.2W @ หน้าจอสีขาวทั้งหมด

3การออกแบบโครงสร้างแม่นยํา

3.1บรรจุภัณฑ์ขนาดเล็ก

พื้นที่แสดงภาพ: 40.32 × 67.2mm (เส้นตรง 79mm)

ขนาดรวม: 43.48 × 74.72 × 1.74 มิลลิเมตร

0การออกแบบขอบแคบ.5 มิลลิเมตร

การสนับสนุนการบูรณาการจอสัมผัสแบบจุ/แบบต่อต้าน

3.2ความเหมาะสมของการติดตั้ง

ให้ตําแหน่งรูการติดตั้งตามรายละเอียด M2

หมวกปิดโลหะที่สามารถปรับแต่งได้

หนุนการติดตั้งหลายทิศทางด้านหลัง / ด้าน

4สถานการณ์การใช้งานทั่วไป

4.1สนามบ้านฉลาด

แผ่นสัมผัสเครื่องปรับอากาศกลาง

การแสดงสถานะสวิตช์แบบฉลาด

อินเตอร์เฟซระบบควบคุมการเข้าถึงที่ฉลาด

4.2สถานการณ์การควบคุมอุตสาหกรรม

ป้ายควบคุม PLC

จอแสดงผลเครื่องมือ

อุปกรณ์อัตโนมัติ HMI

4.3การใช้อุปกรณ์พิเศษ

เครื่องบันทึกการขับขี่ติดรถ

อุปกรณ์ติดตามทางการแพทย์

เทอร์มินัลมือกลางแจ้ง

5บริการเทคโนโลยีที่มีมูลค่าเพิ่ม

ให้บริการ OpenFrame / LCM การจําหน่ายแบบจําแนก

รองรับการพัฒนาฟอร์มแวร์ UI ที่กําหนดเอง

ทางเลือก การแก้ไขการเสริมความสามารถที่สามารถอ่านได้จากแสงอาทิตย์

ให้บริการทางแก้ไขการป้องกัน EMC/ESD

โมดูลจอนี้ผ่านการรับรอง RoHS และ CE และมีชุดทดสอบจอและเอกสารการพัฒนามันสนับสนุนการบูรณาการอย่างรวดเร็วกับแพลตฟอร์มที่จํากัดทั่วไป (STM32/ARM/Linux). วงจรการผลิตทั่วไป 8-10 สัปดาห์ และแผนการตั้งราคาหลายระดับสามารถให้ตามความต้องการของลูกค้า

ข้อเสนอกระบวนการที่กําหนดเอง

• การวิเคราะห์ความต้องการ: ทําความชัดเจนความต้องการเฉพาะสําหรับการบริโภคพลังงานที่ต่ํา และผลงานสี (เช่นการบริโภคพลังงานเป้าหมาย, ความแม่นยําของสี, ฯลฯ)
• การปรับปารามิเตอร์: ปรับปรุงความสว่างของแสงเบื้องหลัง ปารามิเตอร์สี และอัตราการอัพเดทผ่านชิปไดรเวอร์และการออกแบบฮาร์ดแวร์
• การรับรองการทดสอบ: ใช้เครื่องมือมือมืออาชีพในการทดสอบการใช้พลังงานและการทํางานสีเพื่อให้แน่ใจว่ามีความตรงกับความต้องการ
• การผลิตชุด: หลังจากการเสร็จสิ้นการออกแบบตามความต้องการ, การผลิตและการจัดส่งจํานวนมากจะดําเนินการ.

การออกแบบ

ภาพวาดสินค้า

Tianxianwei ก่อตั้งขึ้นในปี 2014 บริษัทมีโรงงานที่ไม่มีฝุ่นประเภท 2000 พร้อมอุปกรณ์การผลิตอัตโนมัติเต็มรูปแบบและการผลิตที่มีคุณภาพสูง

ให้บริการแก้ไขการใช้งานสินค้าขนาดเต็ม สนับสนุนการปรับแต่งสินค้าความสว่างสูงระดับสูง และตอบสนองความต้องการของหลายอุตสาหกรรมมีสิทธิทรัพย์สินทางปัญญาหลายอัน (รวมถึงเครื่องหมายการค้า),สิทธิพิเศษและลิขสิทธิ์โปรแกรม) และการได้รับใบรับรองคุณสมบัติที่เกี่ยวข้องและใบอนุญาตการบริหาร
