3.5 นิ้ว TFT 320*480 ILI9488 โมดูลจอ LCD IPS 40pin พร้อมอินเตอร์เฟซ RGB

TXW350141N0:3.5 "โมดูล LCD TFT การแนะนําสินค้าและการใช้

ภาพรวมสินค้า

TXW350141N0 เป็นโมดูล LCD TFT ขนาด 3.5 นิ้ว ผลิตโดย Shenzhen Tianxianwei Technology Co., Ltd.ใช้ความละเอียด 320RGB480 และมีผลการแสดงที่ดีและหลากหลายสาขาการใช้งานผลิตภัณฑ์นี้รวมเทคโนโลยี TFT ที่ทันสมัยและแผ่น LCD IPS ให้ผู้ใช้ประสบการณ์ทางสายตาที่ละเอียดและมีสีสัน

ในการพัฒนาอย่างรวดเร็วของอุตสาหกรรมอัตโนมัติ อิเล็กทรอนิกส์ทางการแพทย์ บ้านฉลาด และสาขาอื่นๆโมดูลการแสดงและการสัมผัสที่มีความน่าเชื่อถือสูงและมีประสิทธิภาพสูง กลายเป็นองค์ประกอบสําคัญในการปรับปรุงอุปกรณ์โมดูลจอ LCD มาตรฐาน TXW350141N0 ที่เปิดตัวโดย Shenzhen Tianxianwei Technology Co., Ltd.กําลังกลายเป็นตัวเลือกที่เหมาะสมสําหรับการแก้ไขการแสดงภาพในระดับอุตสาหกรรม เนื่องจากการแสดงผลที่ดี, การปรับตัวต่อสภาพแวดล้อมที่มั่นคง และฟังก์ชันสัมผัสที่บูรณาการ

เลขรุ่น:TXW350141N0
ขนาด:30.5 นิ้ว
จํานวนพิกเซล:320*480
ทิศทางการดู:IPS
อินเตอร์เฟซการแสดง: RGB 40 PIN
แสดง IC:ILI9488
ความสว่าง: 500 นิต
พื้นที่ทํางาน:48.96*73.44 ((มม)
ขนาดรูปแบบ:54.48*84.71*2.2 ((มม)
อุณหภูมิการทํางาน: -20+70°
อุณหภูมิการเก็บรักษา: -30+80°
พื้นที่ใช้งาน: อุปกรณ์ใช้ในครัวเรือน, เครื่องจอติดต่อสายพานอุตสาหกรรม, เครื่องจอพิมพ์ 3 มิติ, เครื่องจอรถยนต์, เครื่องทดสอบ, เครื่องจอทางการแพทย์

ปฏิบัติหน้าที่ของสินค้า

1. จัดแสดงความละเอียดสูง

ความละเอียด 320RGB480: ให้การแสดงภาพที่ชัดเจนและละเอียดอ่อน เหมาะสําหรับความต้องการในการแสดงภาพความละเอียดสูงต่างๆ

16การแสดงสี.7M: ผ่านการเลือกโปรแกรม สามารถบรรลุระดับสีที่รวยเพื่อตอบสนองความต้องการทางสายตาที่หลากหลาย

2. มุมมองที่กว้าง

แผน LCD IPS: ให้ประสบการณ์การดูภาพเต็มรูปแบบ, ทําให้มีผลการแสดงที่สม่ําเสมอในทุกมุม

3ระบบไฟหลัง

7 ไฟเบาะหลัง LED ขาว: ความสว่างแบบเดียวกัน, สูงสุด 500cd / m2 (ค่าทั่วไป) เหมาะสําหรับสภาพแวดล้อมการสว่างที่แตกต่างกัน

ไฟเบาะหลังใช้งานยาวนาน: ไฟ LED มีอายุการใช้งานสูงถึง 30000 ชั่วโมง (เมื่อความสว่างลดลงเป็น 50% ของความสว่างเริ่มต้น) ทําให้มีความมั่นคงในระยะยาวระหว่างการใช้งาน

4. อินเตอร์เฟซที่รวย

อินเตอร์เฟซ RGB: การส่งข้อมูลความเร็วสูง, รองรับการแสดงอัตราการอัพฟรีสูง

ฟังก์ชันการสัมผัส (ไม่จํากัด) รองรับการสัมผัสแบบมีความต้านทานหรือแบบมีความจุ (ขึ้นอยู่กับรุ่นเฉพาะ) เพื่อเพิ่มประสบการณ์การปฏิสัมพันธ์ของผู้ใช้

5การทํางานในอุณหภูมิสูง

ระยะอุณหภูมิการทํางาน:- เหมาะสําหรับสภาพแวดล้อมที่ยากลําบากหลายจาก 20 °C ถึง 70 °C

ระยะอุณหภูมิการเก็บรักษา:- 30 °C ถึง 80 °C เพื่อให้มั่นคงในการเก็บรักษาระยะยาว

การใช้งาน

一การเชื่อมต่อฮาร์ดแวร์

การ dock อินเตอร์เฟส: เชื่อมต่ออินเตอร์เฟส MIPI ของโมดูล TXW350141N0 กับอินเตอร์เฟสที่ตรงกับตัวควบคุมหลัก

การเชื่อมต่อเครื่องไฟฟ้า: ให้ความกระชับกําลังของเครื่องไฟฟ้าคงที่ (VDDIO: 1.65-3.3V, VDD: 2.5-3.3V) สําหรับโมดูลและเชื่อมต่อกับเครื่องไฟฟ้าไฟหลัง

ฟังก์ชันการสัมผัส (ถ้ามี): เชื่อมต่ออินเตอร์เฟซของ IC การสัมผัสเพื่อให้แน่ใจว่าฟังก์ชันการสัมผัสเป็นปกติ

二การตั้งค่าซอฟต์แวร์

การติดตั้ง Driver: ติดตั้งโปรแกรม Driver ตามรายละเอียด Driver IC (ILI9488) และคู่มือข้อมูล

การตั้งค่าปารามิเตอร์การแสดง: ปารามิเตอร์การแสดง เช่น ความละเอียดและโหมดสีสามารถตั้งค่าผ่านโปรแกรม

การตั้งค่าพารามิเตอร์สัมผัส (ถ้ามี) วางปารามิเตอร์ของ ICสัมผัส เช่น ความรู้สึกสัมผัส พื้นที่สัมผัส เป็นต้น

三การทดสอบการทํางาน

การทดสอบการแสดงภาพ: หลังจากเชื่อมต่อการตั้งค่าฮาร์ดแวร์และซอฟต์แวร์ ทําการทดสอบการแสดงภาพเพื่อให้แน่ใจว่าภาพจะแสดงตามปกติ

การทดสอบการสัมผัส (ถ้ามี) การทดสอบฟังก์ชันการสัมผัสเพื่อให้แน่ใจว่าการตอบสนองการสัมผัสมีความรู้สึกและแม่นยํา

การทดสอบความสามารถปรับตัวต่อสภาพแวดล้อม: การทดสอบในสภาพอากาศและความชื้นที่แตกต่างกัน เพื่อให้มั่นคงและน่าเชื่อถือของโมดูล

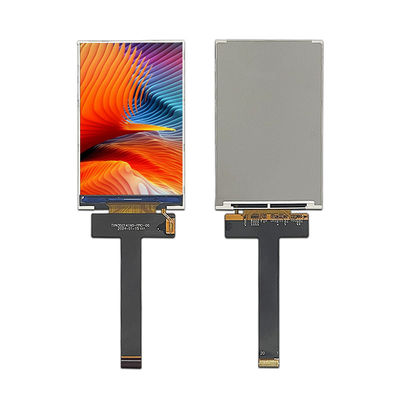

รูปภาพสินค้า

TXW350141N0 ไม่เพียงแต่เป็นโมดูลจอที่มีประสิทธิภาพสูงเท่านั้น แต่ยังเป็น "ศูนย์การมองเห็นและปฏิสัมพันธ์" สําหรับการปรับปรุงอุปกรณ์สมาร์ทแนวคิดการออกแบบที่สมดุลการทํางานและความน่าเชื่อถือ ให้การสนับสนุนทางเทคนิคที่แข็งแกร่งสําหรับนวัตกรรมสินค้าในอุตสาหกรรมเช่นการดูแลสุขภาพและอิเล็กทรอนิกส์ผู้บริโภคหากคุณต้องการเรียนรู้รายละเอียดเทคนิคเพิ่มเติมหรือขอตัวอย่าง กรุณาติดต่อบริการลูกค้า
