| MOQ: | 1PCS |
| ราคา: | negotiations |
| บรรจุภัณฑ์มาตรฐาน: | กล่องบรรจุภัณฑ์ |
| ระยะเวลาการจัดส่ง: | 5-8 วัน |
| วิธีการชำระเงิน: | L/C, T/T |
| ความสามารถในการจัดหา: | 100000 ชิ้น |
รายละเอียดของโมดูลจอ LCD TFT สาย 0.96 นิ้วประเภทอุตสาหกรรม
ในฐานะเทคโนโลยีการแสดงภาพที่กําลังเกิดใหม่ จอจอ IPS LCD สายลวดลายได้ดึงดูดความสนใจของผู้ใช้อย่างช้าช้า เนื่องจากข้อดีที่โดดเด่นและกรณีการใช้งานที่กว้างขวางอิฟเฟ็คทัศนียภาพในรูปแบบพานาโรม่าจะสะดวกสบายกว่าในขณะเดียวกัน การออกแบบนี้ยังทําให้จอเป็น ergonomic และง่ายต่อการใช้ การรับรองจอ IPS LCD ความละเอียดสูงสามารถนําเสนอผลภาพที่ละเอียดและจริงจริงมากขึ้นรวมทั้งเพิ่มประสบการณ์ทางสายตาของผู้ใช้ข้อดีของจอ LCD IPS แบบเส้นคือการใช้พลังงานที่ต่ํา ซึ่งหมายความว่ามันจะผลิตความร้อนน้อยลงในระหว่างการทํางานและไม่ต้องการระบายความร้อนขนาดใหญ่ทําให้ลดการเสียพลังงานและมลพิษต่อสิ่งแวดล้อม.
TXW096006S1 เป็นโมดูล TFT ขนาด 0.96 นิ้วที่มีเทคโนโลยี IPS ความละเอียด 80 * 160 มุม.หน้าจอสัมผัส PCAP หลายจุดที่สามารถปรับแต่งได้ รองรับอินเตอร์เฟซ I2Cความสามารถในการสัมผัสหลายส่วน และผลงานทางสายตาที่ดีเยี่ยมทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานที่ต้องการ
จอนี้รวมเทคโนโลยีจอที่ทันสมัย ผลงานที่แข็งแกร่ง และความเข้ากันได้หลายประการ ทําให้มันเป็นทางออกที่ดีที่สุด สําหรับอุตสาหกรรมรถยนต์ อุตสาหกรรม การแพทย์และแอปพลิเคชั่นบ้านฉลาด.
-ความแรงกดต่ํา: VDD: 2.8 ~ 3.3V;
- Display สีของ TFT LCD: 16.7M สี
-อินเตอร์เฟซ CPU: -SPI 4 BIT อินเตอร์เฟส
- วงจรไฟฟ้าภายใน
| ข้อมูลทั่วไป | รายละเอียด | หน่วย |
| พื้นที่แสดงภาพ ((AA) |
10.8 ((H) * 21.7 ((V) -(00.96 นิ้ว) |
mm |
| องค์ประกอบเครื่องขับ | a-Si TFT แมทริกซ์ที่ทํางาน | - |
| แสดงสี | 16.7M | สี |
| จํานวนพิกเซล |
80*3RGB ((H) X160 ((V) |
จุด |
| การจัดวางพิกเซล | สายตั้ง RGB | - |
| พิกเซลปิช |
0.135*01356 |
mm |
| มุมมอง | ทั้งหมด | ชั่วโมง |
| ไดรฟ์ IC |
ST7735 |
- |
| การจัดเรียงพิกเซลสี | สายตั้ง RGB | - |
| โหมดการแสดง | สายส่ง/ ปกติเป็นสีดํา | - |
| อุณหภูมิการทํางาน |
-20+70 |
°C |
| อุณหภูมิการเก็บรักษา |
-30+80 |
°C |
ลักษณะของหน่วยไฟหลัง
ระบบไฟหลังเป็นประเภทแสงขอบที่มี 1 ไลด์สีขาว คุณสมบัติของไฟหลังแสดงอยู่ในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 2.8 | -- | 3.2 | V | -- |
| กระแสไฟฟ้า | ฉันF | -- | 20 | -- | mA | -- |
| ความสว่าง ((มี LCD) | Lv | -- | 600 | -- | cd/m2 | -- |
| ระยะเวลาใช้งาน LED | ไม่มี | -- | 30,000 | -- | นาที | หมายเหตุ 1 |
ภาพแผนภูมิโมดูลจอ TFT LCD ขนาด 0.96 นิ้ว
ลักษณะของหน่วยไฟหลัง
| 1 | NC | ไม่มีการเชื่อมต่อ |
| 2 | NC | ไม่มีการเชื่อมต่อ |
| 3 | SDA | ปินสัญญาณ input/output |
| 4 | SCL | ปินสัญญาณนาฬิการ่วม |
| 5 | RS | การแสดงข้อมูล/ปินการเลือกคําสั่ง |
| 6 | กําหนดใหม่ | กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่ |
| 7 | CS |
ชิป เลือกปินเข้าสัญญาณ |
| 8 | GND | โกง |
| 9 | NC | ไม่มีการเชื่อมต่อ |
| 10 | VDD | สายไฟฟ้า PIN ((2.8-3.3V) |
| 11 | LEDK | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง |
| 12 | LEDA | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง |
| 13 | GND | โกง |
Rข้อทดสอบความมั่นคง
| ไม่ ไม่ | สินค้าทดสอบ | สภาพการทดสอบ | หมายเหตุ |
| 1 | ระบบเก็บความร้อนสูง | +70°C / 96H |
1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
|
| 2 | ระบบเก็บความร้อนต่ํา | -20°C / 96H | |
| 3 | ความเร็วสูง ทํางาน | +60°C / 96H | |
| 4 | อุณหภูมิต่ํา | -10°C / 96H | |
| 5 | การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง | 50°C x 90%RH /96H | |
| 6 | โชคความร้อนและความหนาว | สภาพสติก -10°C ((30 นาที) ~60°C (30 นาที) 10 วงจร |

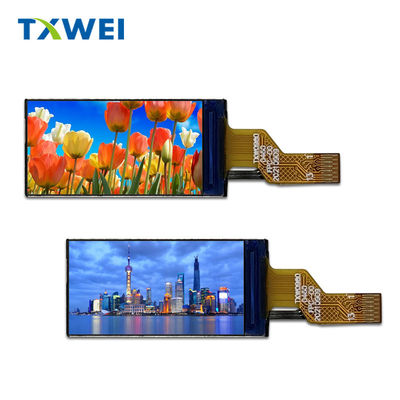

รูปภาพสินค้าของโมดูลจอ LCD TFT ขนาด 0,96 นิ้ว
ข้อดีของจอจอ Tianxianwei: จอแทร์, ความสว่างสูง, คุณภาพสูง, การจําหน่ายมากกว่า 10 ปี
