| MOQ: | 1PCS |
| ราคา: | negotiations |
| บรรจุภัณฑ์มาตรฐาน: | กล่องบรรจุภัณฑ์ |
| ระยะเวลาการจัดส่ง: | 5-8 วัน |
| วิธีการชำระเงิน: | L/C, T/T |
| ความสามารถในการจัดหา: | 100000 ชิ้น |
10.23 นิ้ว LVDS TFT LCD การแนะนําสินค้า
TXW103001S0 เป็นจอ LCD TFT สีเต็ม ขนาดเส้นแยก 10.25 นิ้ว และความละเอียด 1920 × 720 มูลูลนี้รองรับอินเตอร์เฟซ LVDSทําให้มันสะดวกมากสําหรับผู้ใช้โปรแกรมและใช้ขนาดโมเดลของ TXW103001S0 คือ 258.8 × 111.1 × 7.55 มิลลิเมตร และขนาดพื้นที่ทํางานคือ 243.648 × 91.368 มิลลิเมตร
หน้าจอ LCD TFT นี้ถูกใช้อย่างแพร่หลายในอุตสาหกรรม เช่น แดชบอร์ดรถยนต์, การนําทางรถยนต์, เครื่องพิมพ์ 3 มิติ, ฯลฯซึ่งเป็นรถยนต์ความเร็วสูง, รถบัสสื่อสารแบบซับซ้อนแบบเต็ม duplex ที่ใช้เพียงสี่เส้นบนพินชิป ช่วยประหยัดพื้นที่สําหรับพินชิปและการวางแผน PCB
เครื่องควบคุมถูกบูรณาการในโมดูล โดยมีความเข้มข้นไฟเบาหลังในช่วง 27.9V ถึง 29.7V สามารถทํางานได้ในช่วงอุณหภูมิ -30 °C ถึง +85 °Cมีอุณหภูมิในการเก็บรักษาระหว่าง -40 °C ถึง +95 °C. FPC ของ TXW103001S0 สามารถปรับแต่งตามความต้องการของผู้ใช้ได้ และสามารถติดตั้งจอสัมผัสแบบต่อต้าน (RTP) หรือจอสัมผัสแบบจําหน่ายได้
| ข้อมูลทั่วไป | รายละเอียด | หน่วย |
| พื้นที่แสดงภาพ ((AA) |
243.648*91368 |
mm |
| องค์ประกอบเครื่องขับ | a-Si TFT แมทริกซ์ที่ทํางาน | - |
| แสดงสี | 16.7M | สี |
| จํานวนพิกเซล |
1920*720 |
จุด |
| การจัดวางพิกเซล | สายตั้ง RGB | - |
| พิกเซลปิช |
0.13269*013269 |
mm |
| มุมมอง | ทั้งหมด | ชั่วโมง |
|
Lcm pin n นับ |
40pin |
ปิ้น |
| การจัดเรียงพิกเซลสี | สายตั้ง RGB | - |
| โหมดการแสดง | สายส่ง/ ปกติเป็นสีดํา | - |
| อุณหภูมิการทํางาน |
-30+85 |
°C |
| อุณหภูมิการเก็บรักษา |
-40+90 |
°C |
ลักษณะของหน่วยไฟหลัง
ระบบไฟหลังเป็นประเภทของแสงขอบที่มี 27 ไลด์สีขาว ลักษณะของไฟหลังแสดงอยู่ในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 25.2 | -- | 28.8 | V | - |
| กระแสไฟฟ้า | ฉันF | -- | 180 | -- | mA | - |
| ความสว่าง ((มี LCD) | Lv | -- | 800 | -- | cd/m2 | - |
| ระยะเวลาใช้งาน LED | ไม่มี | -- | 30,000 | -- | นาที | หมายเหตุ 1 |
TFT DCCลักษณะ
| ลักษณะ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ |
| อัตราการดําเนินงาน TFT OperationFrame | Hz | -- | 60 | -- | Hz | |
| ความดันไฟฟ้าสําหรับ ((DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | |
| ประตู TFT ON Voltage | VGH | 16 | 18 | 21 | V | หมายเหตุ 2 |
| TFT Gate OFF โวลเตชั่น | VGL | - 11 | - 10 | -6 | V | หมายเหตุ 2 |
| TFT ความดันทั่วไป | Vcom | 0 | 3.8 | 4.0 | V | หมายเหตุ 1 |
| AVDD | Avdd | 9.0 | 12 | 12.5 | V | หมายเหตุ 3 |
ภาพแผนภูมิโมดูลจอ LCD TFT ขนาด 10.25 นิ้ว
Rข้อทดสอบความมั่นคง
| ไม่ ไม่ | สินค้าทดสอบ | สภาพการทดสอบ | หมายเหตุ |
| 1 | ระบบเก็บความร้อนสูง | +70°C / 96H |
1การทดสอบฟังก์ชันเรียบร้อยแล้ว ช่องขาด ช่องสั้น ไม่ชัดเจน ไม่แสดง ช่องแสดงผิดปกติ และรั่วไหลของคริสตัลเหลว 2ไม่ต่ํา กระป๋องอุณหภูมิ ปลายประปาปลดและตก กรอบสายรุ้ง
|
| 2 | ระบบเก็บความร้อนต่ํา | -30°C / 96H | |
| 3 | ความเร็วสูง ทํางาน | +70°C / 96H | |
| 4 | อุณหภูมิต่ํา | -30°C / 96H | |
| 5 | การเก็บรักษาอุณหภูมิสูง/ความชื้นสูง | 60°C x 90%RH /96H | |
| 6 | โชคความร้อนและความหนาว | สภาพสติก -20°C ((30 นาที) ~70°C (30 นาที) 10 จักรยาน |

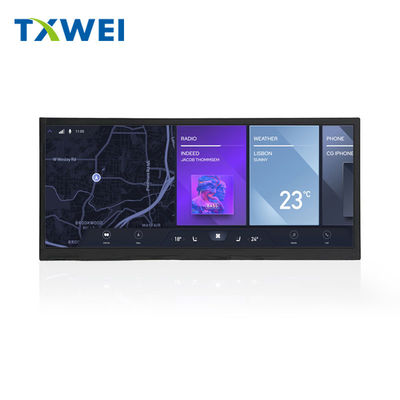

รูปภาพสินค้าของโมดูลจอ LCD TFT BAR ขนาด 10.25 นิ้ว
ตําแหน่งของไฟฟ้าที่เชื่อมต่อกับความเร็วการตอบสนองของระบบ
ป้ายแสดงไฟฟ้ามักจะหยุดเมื่ออุปกรณ์เคลื่อนที่เข้าสู่โหมดการรอคอยหรือโหมดพลังงานต่ํา และปานิลไม่ให้พลังงานในเวลานี้ดังนั้นลําดับการเปิดเมื่อออกจากโหมดรอคอยเป็นที่สําคัญมากeDP กําหนดลําดับการเปิดให้ชัดเจน เพื่อลดเวลาปฏิกิริยาของระบบให้น้อยที่สุดหลังจากออกจากโหมดรอคอยรายละเอียด eDP ยังกําหนดระยะเวลาที่อนุญาตสําหรับแต่ละขั้นตอน, และบางยี่ห้อแม้แต่กําหนดเวลาที่สั้นกว่ารายละเอียดในการปรับปรุงการตอบสนองของผลิตภัณฑ์จอสามารถแสดงออกได้ทันที).
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
