OEM 1.9-inch 170 × 320 LCD TFT display module MCU อินเตอร์เฟซ 8 บิต

1หน้าจอ TFT ขนาด 9 นิ้ว 170*320 พิกเซล

• TXW190005B0 เป็นโมดูล TFT LCD ขนาดเส้นแยก 1.9 นิ้ว, WVGA 170 * 320, จอ LCD TFT สีเต็ม, สามารถออกแบบเป็น PCAP, รุ่นสินค้าของเราคือ TXW190005B0.
• 2หน่วยนี้รองรับ MCU อินเตอร์เฟซ 8 บิต ขนาดโมเดล TXW190005B0 คือ 25.8 * 49.72 * 1.43 มม และขนาดพื้นที่ที่มีประสิทธิภาพคือ 22.7 (H) * 42.72 (V) มม
• เครื่องควบคุม TXW190005B0 และ ST7789V ได้ถูกบูรณาการในโมดูล, ด้วยช่วงความกระหน่ําของปัจจัยพลังงานทางกลยุทธ์ 3.2V.
• TXW190005B0 เป็นโมดูล LCD ระบบตั้งด้วยความสว่าง 350cd/m2 หากคุณต้องการแสดงภาพแนวราบหรือปรับความสว่าง กรุณาติดต่อเราเพื่อการสนับสนุนทางเทคนิคเพิ่มเติมความสว่างของพื้นผิวสามารถปรับเปลี่ยนได้

รายละเอียดสินค้าอย่างรวดเร็ว:

1ขนาดจอ LCD: 1.9 TFT

2การแก้ไข:170*320

3มุมมอง: 12 โมง

4. ขนาดรูปแบบ:25.8*49.72*143mm

5.พื้นที่ทํางาน:22.7 ((H) * 42.72 ((V)

6. ประเภทอินเตอร์เฟซ:MCU 8 BIT

7. แผนการสัมผัส: ไม่มี แผนการสัมผัส ((สามารถปรับแต่ง)

8. อุณหภูมิ: ด้านบน -20°C ถึง +70°C; ด้านใต้ -30°C ถึง +80°C

บริการลูกค้า

1ก่อนที่จะเซ็นสัญญาอย่างเป็นทางการกับลูกค้าของเรา เราจะช่วยวิเคราะห์และให้คําตอบทางมืออาชีพ

2. การสอบถามของคุณที่เกี่ยวข้องกับผลิตภัณฑ์หรือราคาของเราจะตอบใน 24 ชั่วโมง

3. ติดต่อข้อมูลกระบวนการผลิตของลูกค้าของเรา และช่วยจัดการตรวจคุณภาพในโรงงาน หากจําเป็น

4. การรับประกัน 1 ปีสําหรับจอ LCD ของเราหลังจากการจัดส่ง. ความบกพร่องทั้งหมดสามารถถูกคืนและเปลี่ยนภายในระยะเวลาการรับประกัน

5ผู้ซื้อสามารถส่งเทคนิคไปที่โรงงานของเรา เพื่อการฝึกฟรี ก่อนการจัดส่ง

6เรามุ่งเน้นการสร้างคุณค่าให้กับลูกค้า สําหรับการสนับสนุนทางเทคนิคหรือทางการค้าที่จําเป็น เราจะจัดการประชุมทางสาย, บริการทางเทคนิคออนไลน์,เป็นต้น เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้า.

1.9 นิ้ว TFT LCD Display การวาดภาพ

ลักษณะของหน่วยไฟหลัง

ระบบไฟหลังเป็นประเภทของแสงขอบที่มี LED สีขาว 4 ดวง ลักษณะของไฟหลังแสดงในตารางต่อไปนี้

คําอธิบายฟังก์ชันโมดูล

พิน เลข	สัญลักษณ์	LCMคําอธิบาย
1	GND	ดิน
2	VCC	พลังงานไฟฟ้าสําหรับ LCD. ((2.6-3.3V)
3	IM2
4	IM1
5	กําหนดใหม่	กําหนดปินเข้าสัญญาณใหม่
6	CS	สัญญาณการเลือกชิป
7	DC ((SPI_SCL)	สัญญาณการเลือกบันทึก
8	WR ((SPI_RS)	เขียนสัญลักษณ์สตรีบ
9	RD	อ่านสัญญาณสตร็อบ
10	SDA	ปินการเข้า/การออกข้อมูลลําดับ
11-18	DB0-DB7	MCU อินเตอร์เฟซปาเลลบัสข้อมูล
19	TE	กรอบหัวแรงผลักดันสําหรับผลการฉีกขาด
20	LEDA	พลังงานไฟฟ้าสําหรับ LED Backlight Anode Input
21	LEDK1	พลังงานสําหรับ LED Backlight Cathode Input
22	LEDK2	พลังงานสําหรับ LED Backlight Cathode Input
23	LEDK3	พลังงานสําหรับ LED Backlight Cathode Input
24	LEDK4	พลังงานสําหรับ LED Backlight Cathode Input
25	GND	ดิน
26	TP_RST	CTP_Reset สัญญาณ input pin
27	TP_SCL	CTP_Clock สิงกัล
28	TP_SDA	CTP_Data ค้นหา
29	TP_INT	CTP_STOP สิงกัล
30	GND	ดิน

Rข้อทดสอบความมั่นคง

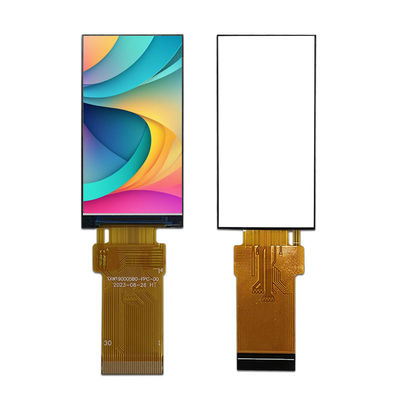

1.9" INCH TOUCH LCD MODULE รูปภาพสินค้าจริง

ทําไมต้องเลือกเรา

1เราให้บริการ LCD Display การแก้ไขตามความต้องการ

ผลิตภัณฑ์ของคุณมีความต้องการการใช้งานพิเศษ รายละเอียดไฟฟ้า รายละเอียดออนไลน์ คุณสมบัติสัมผัส หรือมิติทางกลที่ต้องการจอที่กําหนดเองหรือไม่TXWEI สามารถตอบสนองความต้องการ LCD ที่กําหนดเองของคุณ.

2. การแก้ไขทั้งหมดสําหรับจอสัมผัสและจอแสดงผล

คุณกังวลเกี่ยวกับการประกอบหน้าจอสัมผัสและหน้าจอแสดงออกหรือไม่TXWEIสามารถให้บริการหน้าจอสัมผัสแบบกําหนดเองและมาตรฐาน รวมถึงการแก้ไขแบบสัมผัสหลายแบบแบบแบบ Resistive และ Capacitive รวมถึงการให้บริการการผูกพันอากาศและออทติกัลด้วย

3. ความมุ่งมั่นต่อคุณภาพที่น่าเชื่อถือ

TXWEI ได้รับการรับรองจาก ISO9001: 2015 และ ISO14000, ตอบสนองกับ RoHS, REACH และกฎสิ่งแวดล้อมอื่น ๆ ในตลาดโลกการทดสอบความน่าเชื่อถือและการเก่า.

4. การจัดสรรในระยะยาว

ในสถานการณ์ปกติ สินค้าที่เราแนะนํา สามารถนําเสนอได้นานกว่า 5 ปีเราจะวางแผนทางเลือกล่วงหน้า เพื่อรับรองความต้องการการจัดหาของคุณในระยะยาว.
