| MOQ: | 1PCS |
| ราคา: | negotiations |
| บรรจุภัณฑ์มาตรฐาน: | กล่องบรรจุภัณฑ์ |
| ระยะเวลาการจัดส่ง: | 5-8 วัน |
| วิธีการชำระเงิน: | L/C, T/T |
| ความสามารถในการจัดหา: | 100000 ชิ้น |

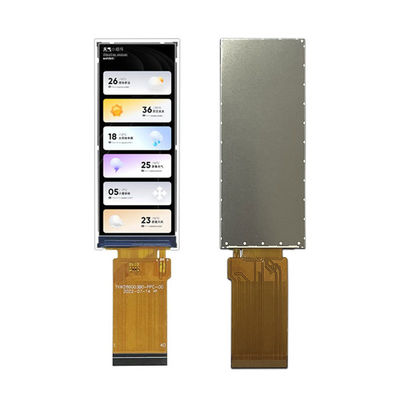

2.86" TFT 376x960, TFT LCD 2.86 นิ้ว
โมดูล TFT LCD TXW286003B0 เป็นจอ QVGA 376 × 960 สีเต็มรูปแบบตั้งด้วยขนาดเส้นแยก 2.86 นิ้ว โมดูล TXW286003B0 รองรับการใช้งานอินเตอร์เฟซ MIPI 2 LANEแผ่นปก / สายเคเบิล / การสัมผัสสามารถปรับแต่งขนาดโมดูลของ TXW286003B0 โมเดลคือ 31.2 * 76.6 * 2.05 มิลลิเมตร, กับพื้นที่ที่มีประสิทธิภาพของ 26.51 * 67.68 มิลลิเมตร.
TXW286003B0 ผสมผสาน ST7701SN หรือคอนโทรลเลอร์ IC ไดรเวอร์ที่เท่าเทียมกันบนโมดูล, ด้วยช่วงความกระชับกระแสของปัจจัยพลังงานทางกลยุทธ์ 5.6V ถึง 6.4V. ค่าเฉพาะคือ 5.6V.ความสว่างของพื้นผิวคือ 600cd/m2 (Nits)อุณหภูมิในการทํางานของรุ่นนี้คือ -20 ถึง 70 องศาเซลเซียส และอุณหภูมิในการเก็บของคือ -30 ถึง 80 องศาเซลเซียส
รูปแบบนี้ถูกใช้อย่างแพร่หลายในผลิตภัณฑ์ เช่นปากกาอ่าน, เครื่องดนตรีที่ฉลาด, เครื่องทําความสะอาดน้ํา, เครื่องทํากาแฟ, เตาอบ, เครื่องเสียง, อุปกรณ์มือถือ เป็นต้น
รายละเอียดสินค้าอย่างรวดเร็ว:
1ขนาดจอ LCD: 2.86 TFT
2การแก้ไข:376*960
3มุมมอง: 12 โมง
4. ขนาดรูปแบบ:31.2*76.6*205mm
5.พื้นที่ทํางาน:26.51*6768
6. ประเภทอินเตอร์เฟซ:MIPI 2 LANE
7. แผนการสัมผัส: ไม่มี แผนการสัมผัส ((สามารถปรับแต่ง)
8. อุณหภูมิ: ด้านบน -20°C ถึง +70°C; ด้านใต้ -30°C ถึง +80°C
| สินค้า: | 2.86 นิ้ว TFT | หน้าจอสัมผัส: | ไม่มี TP ((สามารถปรับแต่ง) |
| การแก้ไข: |
376*960 |
ทิศทางการดู: | เวลา 12 โมง |
| อินเตอร์เฟซ: |
MIPI 2 LANE |
หมายเลขปิน: | 40 ปิน |
| การเชื่อมต่อ: | ปุ่ม (สามารถปรับแต่ง) | ความสว่างของพื้นผิว: | 600 Cd/m2 |
| อุณหภูมิการทํางาน | -20°C ถึง +70°C | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
ข้อดีของสินค้า
1.IPS full viewing angle ((80/80/80/80). มุมมองที่ดีมาก เหมาะสําหรับการใช้งานที่แตกต่างกัน ไม่ว่าจะเป็นการวางบน, หรือบนโต๊ะ, หรือใช้มือ, ฯลฯ
2การแสดงสีพื้นหลัง, ความสว่าง, มุมมอง, ความเข้มข้น เป็นต้น
3ระดับคุณภาพสูงสําหรับอุตสาหกรรมและการแพทย์
4.ยืดหยุ่นที่จะมีกับหรือไม่มีจอสัมผัสแบบต้านทาน. เราสามารถสนับสนุนการออกแบบ CTP ((จอสัมผัสแบบจอด) ที่กําหนดเองสําหรับลูกค้าเช่นกัน. FPC สามารถปรับแต่งได้เช่นกัน
5ราคาที่สามารถแข่งขันได้ ด้วยคุณภาพที่ดี
6.ง่ายในการติดตั้งและง่ายในการดูแล
2.86 นิ้ว TFT LCD Display การวาด
เสมอMอัคซิมการจัดอันดับ
| ลักษณะ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| อุณหภูมิการทํางานของ LCM | TOPR | - 20 | +70 | °C |
| อุณหภูมิการเก็บ LCM | TSTG | - 30 | +80 | °C |
| ความชื้น | RH | - | 90 | % |
TFT DCCลักษณะ
| ลักษณะ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| โลเตจการให้บริการสําหรับ I/O | VDDIO | 1.65 | 3.3 | 3.3 | V |
| ความดันไฟฟ้าสําหรับ ((DC/DC) | VDD | 2.6 | 3.3 | 3.3 | V |
| การบริโภคปัจจุบัน | ฉันDD | -- | -- | 50 | mA |
| ฉันDD-SLEEP | -- | -- | 150 | uA |
ลักษณะของหน่วยไฟหลัง
ระบบไฟหลังเป็นชนิดของแสงขอบที่มี LED สีขาว 4 ดวง คุณสมบัติของไฟหลัง
แสดงในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 11.2 | 13.2 | V | - | |
| กระแสไฟฟ้า | ฉันF | -- | 40 | - | mA | - |
| ความสว่าง ((มี LCD) | Lv | 600 | cd/m2 | - | ||
| ระยะเวลาใช้งาน LED | ไม่มี | ---- | 30,000 | -- | นาที | หมายเหตุ 1 |
คําอธิบายฟังก์ชันโมดูล
| พิน เลข | สัญลักษณ์ | LCMการทํางาน | หมายเหตุ |
| 1 | GND | พลังงานพื้นดิน | |
| 2 | MIPI_0P | ความขั้วขั้วบวกของความแรงกดต่ําข้อมูลความแตกต่าง 3 สัญญาณ | |
| 3 | MIPI_0N | ความขั้วเลวลบของสัญญาณข้อมูลความดันต่ํา 3 | |
|
4 |
GND | พลังงานพื้นดิน | |
| 5 | MIPI_1P | ความขั้วขั้วบวกของความแรงกดต่ําข้อมูลความแตกต่าง 3 สัญญาณ | |
| 6 | MIPI_1N | ความขั้วเลวลบของสัญญาณข้อมูลความดันต่ํา 3 | |
| 7 | GND | พลังงานพื้นดิน | |
| 8 | CLKP | ความขั้วขั้วบวกของสัญญาณวัตถุระยะเวลาความดันต่ํา | |
| 9 | CLKN | ความขั้วทางลบของสัญญาณนาฬิกาความดันต่ํา | |
| 10 | GND | พลังงานพื้นดิน | |
| 11 | MIPI_2P ((NC) | NC | |
| 12 | MIPI_2N ((NC) | NC | |
| 13 | GND | พลังงานพื้นดิน | |
| 14 | MIPI_3P ((NC) | NC | |
| 15 | MIPI_3N ((NC) | NC | |
| 16 ~ 17 | GND | พลังงานพื้นดิน | |
| 18 ~ 19 | IOVCC3.3V | PราคากลางI/O:1.65V ~ 33V | |
| 20 ~ 21 | ID0~ID1 | เลือกช่อง MCU | |
| 22 ~ 23 | NC | NC | |
| 24 | กําหนดใหม่ | กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่ | |
| 25 ~ 26 | NC | NC | |
| 27 | GND | พลังงานพื้นดิน | |
| 28 ~ 29 | LEDK | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง | |
| 30 | GND | พลังงานพื้นดิน | |
| 31 | NC | NC | |
|
32 ~ 33 |
GND | พลังงานพื้นดิน | |
| 34 | NC | NC | |
| 35 ~ 36 | LEDA | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง | |
| 37 | GND | พลังงานพื้นดิน | |
| 38 ~ 39 | VCC 3.3V | พลังงานสําหรับ LCD | |
| 40 | NC | NC |
คุณสมบัติทางแสง
2.86" INCH TOUCH LCD MODULE ภาพสินค้าจริง
บริการลูกค้า
1ก่อนที่จะเซ็นสัญญาอย่างเป็นทางการกับลูกค้าของเรา เราจะช่วยวิเคราะห์และให้คําตอบทางมืออาชีพ
2. การสอบถามของคุณที่เกี่ยวข้องกับผลิตภัณฑ์หรือราคาของเราจะตอบใน 24 ชั่วโมง
3. ติดต่อข้อมูลกระบวนการผลิตของลูกค้าของเรา และช่วยจัดการตรวจคุณภาพในโรงงาน หากจําเป็น
4. การรับประกัน 1 ปีสําหรับจอ LCD ของเราหลังจากการจัดส่ง. ความบกพร่องทั้งหมดสามารถถูกคืนและเปลี่ยนภายในระยะเวลาการรับประกัน
5ผู้ซื้อสามารถส่งเทคนิคไปที่โรงงานของเรา เพื่อการฝึกฟรี ก่อนการจัดส่ง
6เรามุ่งเน้นการสร้างคุณค่าให้กับลูกค้า สําหรับการสนับสนุนทางเทคนิคหรือทางการค้าที่จําเป็น เราจะจัดการประชุมทางสาย, บริการทางเทคนิคออนไลน์,เป็นต้น เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้า.
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
| MOQ: | 1PCS |
| ราคา: | negotiations |
| บรรจุภัณฑ์มาตรฐาน: | กล่องบรรจุภัณฑ์ |
| ระยะเวลาการจัดส่ง: | 5-8 วัน |
| วิธีการชำระเงิน: | L/C, T/T |
| ความสามารถในการจัดหา: | 100000 ชิ้น |
2.86" TFT 376x960, TFT LCD 2.86 นิ้ว
โมดูล TFT LCD TXW286003B0 เป็นจอ QVGA 376 × 960 สีเต็มรูปแบบตั้งด้วยขนาดเส้นแยก 2.86 นิ้ว โมดูล TXW286003B0 รองรับการใช้งานอินเตอร์เฟซ MIPI 2 LANEแผ่นปก / สายเคเบิล / การสัมผัสสามารถปรับแต่งขนาดโมดูลของ TXW286003B0 โมเดลคือ 31.2 * 76.6 * 2.05 มิลลิเมตร, กับพื้นที่ที่มีประสิทธิภาพของ 26.51 * 67.68 มิลลิเมตร.
TXW286003B0 ผสมผสาน ST7701SN หรือคอนโทรลเลอร์ IC ไดรเวอร์ที่เท่าเทียมกันบนโมดูล, ด้วยช่วงความกระชับกระแสของปัจจัยพลังงานทางกลยุทธ์ 5.6V ถึง 6.4V. ค่าเฉพาะคือ 5.6V.ความสว่างของพื้นผิวคือ 600cd/m2 (Nits)อุณหภูมิในการทํางานของรุ่นนี้คือ -20 ถึง 70 องศาเซลเซียส และอุณหภูมิในการเก็บของคือ -30 ถึง 80 องศาเซลเซียส
รูปแบบนี้ถูกใช้อย่างแพร่หลายในผลิตภัณฑ์ เช่นปากกาอ่าน, เครื่องดนตรีที่ฉลาด, เครื่องทําความสะอาดน้ํา, เครื่องทํากาแฟ, เตาอบ, เครื่องเสียง, อุปกรณ์มือถือ เป็นต้น
รายละเอียดสินค้าอย่างรวดเร็ว:
1ขนาดจอ LCD: 2.86 TFT
2การแก้ไข:376*960
3มุมมอง: 12 โมง
4. ขนาดรูปแบบ:31.2*76.6*205mm
5.พื้นที่ทํางาน:26.51*6768
6. ประเภทอินเตอร์เฟซ:MIPI 2 LANE
7. แผนการสัมผัส: ไม่มี แผนการสัมผัส ((สามารถปรับแต่ง)
8. อุณหภูมิ: ด้านบน -20°C ถึง +70°C; ด้านใต้ -30°C ถึง +80°C
| สินค้า: | 2.86 นิ้ว TFT | หน้าจอสัมผัส: | ไม่มี TP ((สามารถปรับแต่ง) |
| การแก้ไข: |
376*960 |
ทิศทางการดู: | เวลา 12 โมง |
| อินเตอร์เฟซ: |
MIPI 2 LANE |
หมายเลขปิน: | 40 ปิน |
| การเชื่อมต่อ: | ปุ่ม (สามารถปรับแต่ง) | ความสว่างของพื้นผิว: | 600 Cd/m2 |
| อุณหภูมิการทํางาน | -20°C ถึง +70°C | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
ข้อดีของสินค้า
1.IPS full viewing angle ((80/80/80/80). มุมมองที่ดีมาก เหมาะสําหรับการใช้งานที่แตกต่างกัน ไม่ว่าจะเป็นการวางบน, หรือบนโต๊ะ, หรือใช้มือ, ฯลฯ
2การแสดงสีพื้นหลัง, ความสว่าง, มุมมอง, ความเข้มข้น เป็นต้น
3ระดับคุณภาพสูงสําหรับอุตสาหกรรมและการแพทย์
4.ยืดหยุ่นที่จะมีกับหรือไม่มีจอสัมผัสแบบต้านทาน. เราสามารถสนับสนุนการออกแบบ CTP ((จอสัมผัสแบบจอด) ที่กําหนดเองสําหรับลูกค้าเช่นกัน. FPC สามารถปรับแต่งได้เช่นกัน
5ราคาที่สามารถแข่งขันได้ ด้วยคุณภาพที่ดี
6.ง่ายในการติดตั้งและง่ายในการดูแล
2.86 นิ้ว TFT LCD Display การวาด
เสมอMอัคซิมการจัดอันดับ
| ลักษณะ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| อุณหภูมิการทํางานของ LCM | TOPR | - 20 | +70 | °C |
| อุณหภูมิการเก็บ LCM | TSTG | - 30 | +80 | °C |
| ความชื้น | RH | - | 90 | % |
TFT DCCลักษณะ
| ลักษณะ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| โลเตจการให้บริการสําหรับ I/O | VDDIO | 1.65 | 3.3 | 3.3 | V |
| ความดันไฟฟ้าสําหรับ ((DC/DC) | VDD | 2.6 | 3.3 | 3.3 | V |
| การบริโภคปัจจุบัน | ฉันDD | -- | -- | 50 | mA |
| ฉันDD-SLEEP | -- | -- | 150 | uA |
ลักษณะของหน่วยไฟหลัง
ระบบไฟหลังเป็นชนิดของแสงขอบที่มี LED สีขาว 4 ดวง คุณสมบัติของไฟหลัง
แสดงในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 11.2 | 13.2 | V | - | |
| กระแสไฟฟ้า | ฉันF | -- | 40 | - | mA | - |
| ความสว่าง ((มี LCD) | Lv | 600 | cd/m2 | - | ||
| ระยะเวลาใช้งาน LED | ไม่มี | ---- | 30,000 | -- | นาที | หมายเหตุ 1 |
คําอธิบายฟังก์ชันโมดูล
| พิน เลข | สัญลักษณ์ | LCMการทํางาน | หมายเหตุ |
| 1 | GND | พลังงานพื้นดิน | |
| 2 | MIPI_0P | ความขั้วขั้วบวกของความแรงกดต่ําข้อมูลความแตกต่าง 3 สัญญาณ | |
| 3 | MIPI_0N | ความขั้วเลวลบของสัญญาณข้อมูลความดันต่ํา 3 | |
|
4 |
GND | พลังงานพื้นดิน | |
| 5 | MIPI_1P | ความขั้วขั้วบวกของความแรงกดต่ําข้อมูลความแตกต่าง 3 สัญญาณ | |
| 6 | MIPI_1N | ความขั้วเลวลบของสัญญาณข้อมูลความดันต่ํา 3 | |
| 7 | GND | พลังงานพื้นดิน | |
| 8 | CLKP | ความขั้วขั้วบวกของสัญญาณวัตถุระยะเวลาความดันต่ํา | |
| 9 | CLKN | ความขั้วทางลบของสัญญาณนาฬิกาความดันต่ํา | |
| 10 | GND | พลังงานพื้นดิน | |
| 11 | MIPI_2P ((NC) | NC | |
| 12 | MIPI_2N ((NC) | NC | |
| 13 | GND | พลังงานพื้นดิน | |
| 14 | MIPI_3P ((NC) | NC | |
| 15 | MIPI_3N ((NC) | NC | |
| 16 ~ 17 | GND | พลังงานพื้นดิน | |
| 18 ~ 19 | IOVCC3.3V | PราคากลางI/O:1.65V ~ 33V | |
| 20 ~ 21 | ID0~ID1 | เลือกช่อง MCU | |
| 22 ~ 23 | NC | NC | |
| 24 | กําหนดใหม่ | กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่ | |
| 25 ~ 26 | NC | NC | |
| 27 | GND | พลังงานพื้นดิน | |
| 28 ~ 29 | LEDK | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง | |
| 30 | GND | พลังงานพื้นดิน | |
| 31 | NC | NC | |
|
32 ~ 33 |
GND | พลังงานพื้นดิน | |
| 34 | NC | NC | |
| 35 ~ 36 | LEDA | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง | |
| 37 | GND | พลังงานพื้นดิน | |
| 38 ~ 39 | VCC 3.3V | พลังงานสําหรับ LCD | |
| 40 | NC | NC |
คุณสมบัติทางแสง
2.86" INCH TOUCH LCD MODULE ภาพสินค้าจริง
บริการลูกค้า
1ก่อนที่จะเซ็นสัญญาอย่างเป็นทางการกับลูกค้าของเรา เราจะช่วยวิเคราะห์และให้คําตอบทางมืออาชีพ
2. การสอบถามของคุณที่เกี่ยวข้องกับผลิตภัณฑ์หรือราคาของเราจะตอบใน 24 ชั่วโมง
3. ติดต่อข้อมูลกระบวนการผลิตของลูกค้าของเรา และช่วยจัดการตรวจคุณภาพในโรงงาน หากจําเป็น
4. การรับประกัน 1 ปีสําหรับจอ LCD ของเราหลังจากการจัดส่ง. ความบกพร่องทั้งหมดสามารถถูกคืนและเปลี่ยนภายในระยะเวลาการรับประกัน
5ผู้ซื้อสามารถส่งเทคนิคไปที่โรงงานของเรา เพื่อการฝึกฟรี ก่อนการจัดส่ง
6เรามุ่งเน้นการสร้างคุณค่าให้กับลูกค้า สําหรับการสนับสนุนทางเทคนิคหรือทางการค้าที่จําเป็น เราจะจัดการประชุมทางสาย, บริการทางเทคนิคออนไลน์,เป็นต้น เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้า.
