| MOQ: | 1PCS |
| ราคา: | negotiations |
| บรรจุภัณฑ์มาตรฐาน: | กล่องบรรจุภัณฑ์ |
| ระยะเวลาการจัดส่ง: | 5-8 วัน |
| วิธีการชำระเงิน: | L/C, T/T |
| ความสามารถในการจัดหา: | 100000 ชิ้น |
MCU 2.86 นิ้ว TFT LCD, 2.86 "376 * 960คําอธิบายของจอ LCD HVGA
TXW286005B0 เป็นโมดูล LCD TFT ขนาบ 2.86 นิ้ว มีความละเอียด HVGA 376 * 960 พิกเซล
รายละเอียดสินค้าอย่างรวดเร็ว:
1ขนาดจอ LCD: 2.86 TFT
2การแก้ไข:376*960
3มุมมอง: 12 โมง
4. ขนาดรูปแบบ:31.2*76.6*205mm
5.พื้นที่ทํางาน:26.51*6768
6. ประเภทอินเตอร์เฟซ:อินเตอร์เฟซ RGB24 BIT
7. แผนการสัมผัส: ไม่มี แผนการสัมผัส ((สามารถปรับแต่ง)
8. อุณหภูมิ: ด้านบน -20°C ถึง +70°C; ด้านใต้ -30°C ถึง +80°C
ลักษณะสินค้า:
1.TXW286005B0 เป็นหน้าจอ LCD TFT สีเต็มขนาด 3.5 นิ้ว, ขนาด 376 x RGB x 960.
2หน่วยนี้รองรับอินเตอร์เฟซ RGB ขนาดโมดูลของรุ่น TXW286005B0 คือ 31.2 * 76.6 * 2.05 มม.
3.TXW286005B0 และ ST7701SN เครื่องควบคุมที่บูรณาการในโมดูล, ด้วยความเข้มข้นปริมาตรการพลังงานโลจิกช่วง 2.8V ถึง 3.3V.
4สามารถทํางานได้ในช่วงอุณหภูมิ -20 °C ถึง +70 °C ระยะอุณหภูมิในการเก็บรักษาคือ -30 °C ถึง +80 °C
5.TXW286005B0 เป็นโมดูล LCD ระบบตั้งด้วยความสว่าง 300cd/m2 หากคุณต้องการใช้มันในระดับภูมิทัศน์หรือเพิ่มความสว่าง โปรดติดต่อเราเพื่อการสนับสนุนทางเทคนิคเพิ่มเติม
โมดูล TFT LCD ขนาด 2.86 นิ้วนี้เหมาะสําหรับผลิตภัณฑ์เช่นปากกาอ่าน, เครื่องดนตรีที่สมาร์ท, เครื่องทําความสะอาดน้ํา, เครื่องทํากาแฟ, เตาอบ, เครื่องเสียง, อุปกรณ์มือถือ เป็นต้น
FAQ:
Q1. ผมขอสั่งตัวอย่างได้ไหม?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ. ตัวอย่างผสมของตัวเลขรายการที่แตกต่างกันสามารถยอมรับได้
ถามที่ 2 แล้วเวลานําไป?
A: สําหรับผลิตภัณฑ์ที่ไม่อยู่ในชั้นวางสินค้า, ตัวอย่างในสต็อคทันที. 1-1,5 สัปดาห์สําหรับการทําตัวอย่างใหม่. 4-6 สัปดาห์สําหรับการผลิตจํานวนมาก. สําหรับผลิตภัณฑ์ที่ออกแบบ, 2-3 วันสําหรับข้อเสนอการออกแบบ;2 ชั่วโมงสําหรับการทําตัวอย่างในการออกแบบการอนุมัติ; 5-6 ชั่วโมงสําหรับการทดลอง / การผลิตจํานวนมากเมื่อรับรองตัวอย่าง
Q3. คุณมี MOQ จํากัดใด ๆ สําหรับตัวอย่างและการสั่งการการผลิต?
A: MOQ ต่ํา. 3-5pcs สําหรับการตรวจสอบตัวอย่างมีให้เลือก. MOQ การผลิตจํานวนมากเป็นปกติ 1K / lot. เราสนับสนุน qty ต่ํากว่า MP MOQ สําหรับการสั่งซื้อการเดิน / PP-run.
Q4. คุณส่งสินค้าอย่างไร และใช้เวลานานแค่ไหนในการมาถึง?
ตอบ: ส่งโดย DHL, UPS, FedEx หรือ TNT ใช้เวลา 5-7 วันในการมาถึง ส่งทางอากาศและทางทะเลยังเป็นตัวเลือก
Q5. วิธีการดําเนินการสั่งซื้อโมดูล LCD?
A: ก่อนอื่นก็บอกเราความต้องการหรือการใช้งานของคุณ
อย่างที่สอง เราอ้างอิงตามความต้องการของคุณหรือข้อเสนอของเรา
อย่างที่สาม ลูกค้ายืนยันตัวอย่างและวางเงินฝากสําหรับการสั่งซื้ออย่างเป็นทางการ
และที่สี่ เราจัดการผลิต
| สินค้า: | 2.86 นิ้ว TFT | หน้าจอสัมผัส: | ไม่มี TP ((สามารถปรับแต่ง) |
| การแก้ไข: |
376*960 |
ทิศทางการดู: | เวลา 12 โมง |
| อินเตอร์เฟซ: |
อินเตอร์เฟซ RGB 24 BIT |
หมายเลขปิน: | 40 ปิน |
| การเชื่อมต่อ: | ปุ่ม (สามารถปรับแต่ง) | ความสว่างของพื้นผิว: | 300 Cd/m2 |
| อุณหภูมิการทํางาน | -20°C ถึง +70°C | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
MCU 2.86 นิ้ว TFT LCD, 2.86 " 376x960 HVGA LCD ภาพวาด
ลักษณะของหน่วยไฟหลัง
ระบบไฟหลังเป็นชนิดของแสงขอบที่มี LED สีขาว 4 ดวง คุณสมบัติของไฟหลัง
แสดงในตารางต่อไปนี้
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ |
| โฟลเตจด้านหน้า | VF | 2.8 | -- | 3.2 | V | -- |
| กระแสไฟฟ้า | ฉันF | -- | 80 | -- | mA | -- |
| ความสว่าง ((มี LCD) | Lv | -- | 250 | -- | cd/m2 | -- |
| ระยะเวลาใช้งาน LED | ไม่มี | -- | 30,000 | -- | นาที | หมายเหตุ 1 |
TFT DCCฮาราสถิติ
| ลักษณะ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| โลเตจการให้บริการสําหรับ I/O | VDDIO | 1.65 | 1.8 | 3.3 | V |
| ความดันไฟฟ้าสําหรับ ((DC/DC) | VDD | 2.6 | 2.8 | 3.3 | V |
| การบริโภคปัจจุบัน | ฉันDD | -- | -- | 50 | mA |
| ฉันDD-SLEEP | -- | -- | 150 | uA |
คําอธิบายฟังก์ชันโมดูล
| พิน เลข | สัญลักษณ์ | LCMการทํางาน | หมายเหตุ |
| 1 ~ 2 | LEDA | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าแอโนด์แสงเบื้องหลัง | |
| 3 ~ 4 | LEDK | พลังงานพลังงานสําหรับเทอร์มิเนลการเข้าคาโทดแสงเบื้องหลัง | |
| 5 | GND | พลังงานพื้นดิน | |
| 6 | กําหนดใหม่ | กําหนดเทอร์มิเนลการเข้าสัญญาณใหม่ | |
| 7 | CS | สัญญาณการเลือกชิป | |
| 8 | SCL | สัญญาณนาฬิกาชุด | |
| 9 | SDA | ปินการเข้า/การออกข้อมูลลําดับ | |
| 10 ~ 33 | D0~D23 | รถขนส่งข้อมูลอินเตอร์เฟซ RGB | |
| 34 | HSYNC | สัญลักษณ์ร่วมสายสําหรับการทํางานอินเตอร์เฟซ RGB | |
| 35 | VSYNC | สัญญาณร่วมกรอบสําหรับการทํางานอินเตอร์เฟซ RGB | |
| 36 | DCLK | สัญญาณนาฬิกาจุดสําหรับการทํางานของอินเตอร์เฟซ RGB | |
| 37 | DE | สัญญาณเปิดข้อมูลสําหรับการทํางานของอินเตอร์เฟซ RGB | |
| 38 | VCC | พลังงานสําหรับ LCD | |
| 39 | IOVCC | พลังงานไฟฟ้าสําหรับ I/O | |
| 40 | GND | พลังงานพื้นดิน |
คุณสมบัติทางแสง

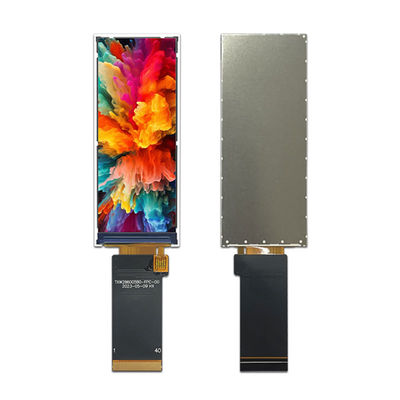

2.86" INCH TOUCH LCD MODULE ภาพสินค้าจริง
