3.2 นิ้ว TFT LCD Display Module ด้วยความละเอียด 240*320 ST7789V2 Controller สําหรับแอพลิเคชั่นจอ

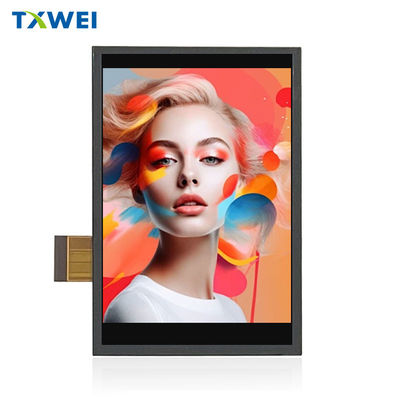

บทนำผลิตภัณฑ์โมดูล LCD TXW320021S0-CTP
โมดูล LCD TXW320021S0-CTP ที่เปิดตัวโดย Shenzhen Tianmei Technology Co., Ltd. เป็นผลิตภัณฑ์คุณภาพสูงที่ผสานรวมการแสดงผลคุณภาพสูงและฟังก์ชันการสัมผัสที่สะดวก ด้วยประสิทธิภาพที่ยอดเยี่ยมและคุณสมบัติที่หลากหลาย จึงมีการใช้งานอย่างแพร่หลายในหลากหลายสาขา เช่น อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค การควบคุมอุตสาหกรรม และอุปกรณ์ IoT

ภาพรวมผลิตภัณฑ์
โมดูล LCD TXW320021S0-CTP ใช้แผง LCD TFT ความละเอียด 240 × RGB × 320 จับคู่กับ IC ไดรเวอร์ Sitronix ST7789V2 ทำให้มั่นใจได้ถึงการแสดงภาพที่คมชัดและละเอียดอ่อน สีสันสดใสและเต็มอิ่ม การออกแบบ 12 นาฬิกาที่เป็นเอกลักษณ์ของมัน รวมกับการจัดเรียงพิกเซลแบบแถบแนวตั้ง RGB ทำให้มั่นใจได้ถึงเอฟเฟกต์การแสดงผลที่สม่ำเสมอและเสถียรในทุกมุมมอง

คุณสมบัติของผลิตภัณฑ์

1. ประสิทธิภาพการแสดงผล

• โมดูลนี้มีความสามารถในการแสดงสี 65K/262K ซึ่งสามารถสลับได้อย่างยืดหยุ่นผ่านซอฟต์แวร์เพื่อตอบสนองความต้องการด้านสีที่หลากหลายของสถานการณ์การใช้งานที่แตกต่างกัน
• การใช้แหล่งกำเนิดแสงไฟ LED สีขาว ให้เอฟเฟกต์แบ็คไลท์ที่สม่ำเสมอและเสถียร ทำให้มั่นใจได้ว่าภาพที่คมชัดและสว่างสามารถนำเสนอได้ภายใต้สภาพแสงต่างๆ
• ด้วยอินเทอร์เฟซ MCU 16 บิต สามารถผสานรวมกับโปรเซสเซอร์กระแสหลักต่างๆ ได้อย่างราบรื่น ทำให้ได้การส่งข้อมูลที่รวดเร็วและเสถียรและการควบคุมการแสดงผลที่มีประสิทธิภาพ

2. ฟังก์ชันสัมผัส
หน้าจอสัมผัสที่ผสานรวมกับโครงสร้าง G+F มีความไวสูงและความสามารถในการตอบสนองการสัมผัสที่มีความแม่นยำสูง ซึ่งสามารถจับการทำงานของการสัมผัสของผู้ใช้ได้อย่างแม่นยำ
IC ไดรเวอร์แบบสัมผัสใช้ FT6336U ซึ่งสื่อสารกับชิปควบคุมหลักผ่านอินเทอร์เฟซ I2C เพื่อให้มั่นใจถึงการส่งสัญญาณที่เสถียรและการประมวลผลสัญญาณสัมผัสที่รวดเร็ว
3. การปรับตัวเข้ากับสิ่งแวดล้อม
ช่วงอุณหภูมิในการทำงานคือ -20 ℃ ถึง +60 ℃ และช่วงอุณหภูมิในการจัดเก็บคือ -30 ℃ ถึง +70 ℃ สามารถรักษาการทำงานปกติได้ในสภาพแวดล้อมที่มีอุณหภูมิสูงและเหมาะสำหรับสถานการณ์การใช้งานในอุตสาหกรรมและกลางแจ้งต่างๆ
ระบบแบ็คไลท์ใช้ไฟ LED สีขาว 6 ดวง ซึ่งมีอายุการใช้งานยาวนาน (30000 ชั่วโมง) และสามารถรักษาประสิทธิภาพที่เสถียรได้แม้ภายใต้การทำงานต่อเนื่องที่มีความสว่างสูง
4. ขนาดและน้ำหนัก
ขนาดของโมดูล LCD คือ 55.04 มม. (กว้าง) x 77.70 มม. (สูง) x 2.81 มม. (หนา) และเมื่อจับคู่กับหน้าจอสัมผัส ขนาดโดยรวมคือ 55.04 มม. (กว้าง) x 79.70 มม. (สูง) x 4.06 มม. (หนา) การออกแบบที่กะทัดรัดและน้ำหนักเบาทำให้สามารถฝังในอุปกรณ์ต่างๆ ได้อย่างง่ายดาย ประหยัดพื้นที่

บริการปรับแต่งผลิตภัณฑ์สำหรับหน้าจอ TFT LCD

ชื่อแบรนด์: TXWEI

หมายเลขรุ่น: TXW320021S0-CTP

แหล่งกำเนิดสินค้า: เซินเจิ้น

การรับรอง: CE ROHS FCC

ปริมาณการสั่งซื้อขั้นต่ำ: เจรจาต่อรอง

ราคา: เจรจาต่อรอง

รายละเอียดบรรจุภัณฑ์: กระดาษแข็ง

เวลาจัดส่ง: 16

เงื่อนไขการชำระเงิน: L/C TT D/P

ความสามารถในการจัดหา: 10000 ชิ้น

ทิศทางการมองเห็น: IPS

ขนาด: 3.2 นิ้ว

แรงดันไฟฟ้าแบ็คไลท์: 3.3V

IC แสดงผล: ST7789V2

ความสว่าง: 350cd/m²

ข้อดีของผลิตภัณฑ์

1. การผสานรวมและความเข้ากันได้สูง

• การผสานรวมการแสดงผล LCD เข้ากับฟังก์ชันสัมผัสแบบ capacitive ช่วยลดความซับซ้อนของการเชื่อมต่อภายนอกและการเดินสาย และปรับปรุงเสถียรภาพและความน่าเชื่อถือของระบบ
• เข้ากันได้กับแพลตฟอร์ม MCU หลายแพลตฟอร์ม สะดวกสำหรับผู้ใช้ในการเลือกและพัฒนาอย่างยืดหยุ่นตามความต้องการจริง และลดรอบการพัฒนาโครงการ

2. ประสบการณ์การมองเห็นที่ดี
ความละเอียดสูงและความสามารถในการแสดงสีที่หลากหลายสามารถนำเสนอเอฟเฟกต์ภาพที่ละเอียดอ่อนและสมจริง ทำให้ผู้ใช้ได้รับความเพลิดเพลินในการมองเห็นคุณภาพสูง
การจัดเรียงพิกเซลและการออกแบบแบ็คไลท์ที่ปรับให้เหมาะสมช่วยเพิ่มคอนทราสต์และความสม่ำเสมอของความสว่างของการแสดงผลได้อย่างมีประสิทธิภาพ ทำให้ภาพคมชัดและคมชัดยิ่งขึ้น
3. ความน่าเชื่อถือและความทนทาน

• ผ่านการทดสอบความน่าเชื่อถืออย่างเข้มงวด เช่น การจัดเก็บที่อุณหภูมิสูงและต่ำ การทำงานที่อุณหภูมิสูงและต่ำ ความชื้นสูงและความร้อน และการกระแทกจากความร้อน เรามั่นใจในประสิทธิภาพที่เสถียรภายใต้สภาพแวดล้อมที่ซับซ้อนต่างๆ
• ผลิตโดยใช้เทคโนโลยีปราศจากสารตะกั่ว เป็นไปตามข้อกำหนดด้านสิ่งแวดล้อม และปรับปรุงความน่าเชื่อถือในระยะยาวของผลิตภัณฑ์

4, สาขาการใช้งาน
โมดูล LCD TXW320021S0-CTP มีการใช้งานอย่างแพร่หลายในการแสดงผลล็อคประตู, การแสดงผลแบบพกพา, การแสดงผลเครื่องมือ, การแสดงผลอุปกรณ์ทางการแพทย์, การแสดงผลเครื่องใช้ในครัวเรือน, การแสดงผลอุปกรณ์อุตสาหกรรม ฯลฯ, จัดเตรียมอินเทอร์เฟซการโต้ตอบระหว่างมนุษย์กับคอมพิวเตอร์ที่ชัดเจน ใช้งานง่าย และสะดวกสำหรับอุปกรณ์ต่างๆ เพื่อเพิ่มขีดความสามารถในการแข่งขันของผลิตภัณฑ์และประสบการณ์ของผู้ใช้
