รายละเอียดสินค้า

15.6-inch LCD display module EDP interface 1920*1080 sports equipment secondary screen TFT LCD screen

ผลิตภัณฑ์

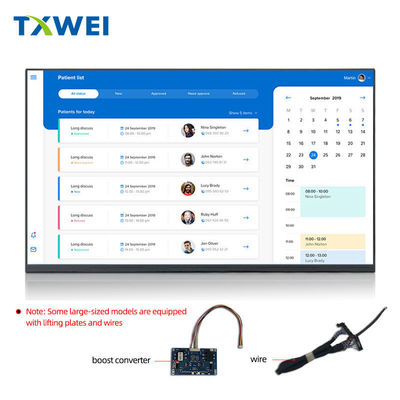

15.6-inch LCD display module EDP interface 1920*1080 sports equipment secondary screen TFT LCD screen

MOQ:	1
ราคา:	สามารถต่อรองได้
ระยะเวลาการจัดส่ง:	7-16 วัน
วิธีการชำระเงิน:	l/c, d/a, d/p, t/t
ความสามารถในการจัดหา:	10,000pcs

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

เซินเจิ้น

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

CE FCC ROHS

หมายเลขรุ่น

TXW156012B0

เอกสาร

จำนวนพิกเซล:

1920*1080

การดูทิศทาง:

แสดงส่วนต่อประสาน:

ความสว่าง:

400 นิต

พื้นที่ใช้งาน:

344.16 *193.59

ขนาดเค้าโครง:

350.66*216.25*3mm

อุณหภูมิการทำงาน:

0+50 ℃

อุณหภูมิการจัดเก็บ:

-20+60 ℃

เน้น:

15.6-inch TFT LCD display module

EDP interface LCD screen

1920x1080 sports equipment display

คําอธิบายสินค้า

TXW156012B0 15.6" Industrial TFT LCD Module | FHD 1920×1080 eDP 400 nits - TXW®

SKU: TXW156012B0-EDP
In Stock: 1,620 pcs | Global DHL/FedEx Shipping 2-5 days | MOQ: 10 pcs
Payment: T/T, PayPal, Credit Card, Western Union | Warranty: 13 months

ITEM

Sandard value

Unit

LCD Type

Normally Black

--

Drive element

TFT active matrix

--

Number of pixels

1920*3RGB(H)X1080(V)

Dots

Pixel arrangement

RGB vertical stripe

--

Pixel Pitch (W*H)

0.17925 (H) × 0.17925 (V)

mm

Active area

344.16(H) x 193.59(V)

mm

Viewing direction

ALL O’CLOCK

-

TFT Driver IC

TBD

TFT interface

2lane EDP interface

-

Approx. Weight

TBD

g

LCM Size(W*H*T)

350.72(W)x204.98(H) x2.82(T)

mm

Touch structure

Touch Driver IC

-

Touch Interface

Module Function Description

Pin No.

Symbol

Function

Remark

1

NC

No Connection

2

H_GND

High Speed Ground

3

Lane1_N

Complement Signal Link Lane 1

4

Lane1_P

True Signal Link Lane 1

5

H_GND

High Speed Ground

6

Lane0_N

Complement Signal Link Lane 0

7

Lane0_P

True Signal Link Lane 0

8

H_GND

High Speed Ground

9

AUX_CH_P

True Signal Auxiliary Channel

10

AUX_CH_N

Complement Signal Auxiliary Channel

11

H_GND

High Speed Ground

12

VDD

LCD logic and driver power(3.3V)

13

VDD

LCD logic and driver power(3.3V)

14

NC

No Connection

15

LCD_GND

LCD logic and driver ground

16

LCD_GND

LCD logic and driver ground

17

HPD

HPD signal pin

18

BL_GND

Backlight ground

19

BL_GND

Backlight ground

20

BL_GND

Backlight ground

21

BL_GND

Backlight ground

22

BL_ENABLE

Backlight On/Off

23

BL_PWM

System PWM

24

NC

No Connection

25

NC

No Connection

26

VBL

LED Power Supply 5V-21V

27

VBL

LED Power Supply 5V-21V

28

VBL

LED Power Supply 5V-21V

29

VBL

LED Power Supply 5V-21V

30

NC

No Connection

1. Quick Specs (scan table in 10 s)

| Panel Size | 15.6 inch (16:9) |

| Resolution | 1920(RGB)×1080, FHD |

| Luminance | 400 cd/m² (typ.), 800 cd/m² (opt.) |

| Interface | 2-lane eDP 1.2, 2.7 Gb/s per lane |

| Voltage | Logic 3.3 V, Backlight 5-21 V |

| Temp. Range | Operating 0 ~ +50 °C, Storage -20 ~ +60 °C |

| Outline | 350.72×204.98×2.82 mm, 380 g |

| Touch | Optional PCAP / resistive |

2. Why TXW156012B0?✅ 0 °C cold-boot in 3.2 s - verified with ESPEC chamber video
✅ 96 h 50 °C full-load aging - luminance decay <2 % (report PDF)
✅ 83 % uniformity - 5-point measurement, corner-to-corner <15 %
✅ 2.82 mm slim stack - fits 10 mm total enclosure
✅ 72 % NTSC color gamut - sRGB-like for medical & broadcast
✅ 3 g vibration & 50 g shock passed - MIL-STD-810G certificate
✅ CE, FCC, RoHS, REACH ready - ship to EU/US duty-free
3. Detailed DescriptionOptical PerformanceThe IPS-type cell delivers 1140:1 contrast (typ.) and 85° all-viewing angle without color wash. White LED backlight uses 6 strings × 12 chips; forward voltage 30.8-36.3 V, 120 mA per string. Flicker-free PWM 200 Hz-20 kHz dimming via Pin-23; minimum 1 % duty still keeps linear gamma.
Signal Integrity2-lane eDP 1.2 @2.7 Gb/s each; PRBS7 eye-mask margin 0.22 UI at 50 °C. Supports 1080 p 60 Hz with 148.5 MHz PCLK; also 50 Hz/75 Hz for power-saving or gaming modes. AUX-CH 1 Mb/s for DDC/EDID and touch data pass-through.
Power SequenceBuilt-in power-state machine guarantees T7 ≤50 ms delay between backlight and video. No external sequencer needed; simplifies Intel/AMD reference design compliance.
Mechanical & EnvironmentalOutline 350.72×204.98×2.82 mm; active area 344.16×193.59 mm
Four M2 screw holes 353×189 mm for front-mount
0.3 mm chemically thinned glass + 0.12 mm front polarizer = 2.82 mm total
20 000 h LED life (L70, Ta=25 °C)
ESD ±15 kV air / ±8 kV contact IEC-61000-4-2 Level 4
Thermal shock -20 ↔ +60 °C 100 cycles; no glass delamination
4. Compatible PlatformsIntel NUC / Mini-PC - eDP direct, 5 V-21 V back-light
Raspberry Pi 4 + DPI-to-eDP bridge LT032 (include driver)
NVIDIA Jetson Nano/Xavier/Orin - DP→eDP, 1080 p 60 Hz
Rockchip RK3588 / RK356x - native eDP, 10-bit supported
STM32MP1 + SN65DSI86 - DSI-to-eDP, open-source DTS

FAQQ1: Can I drive the backlight at 24 V?
A: Absolute max 24 V; for lifetime >20 kh we recommend 12 V ±5 %.
Q2: Do you ship DDP to EU?
A: Yes, IOSS No. IM3721234567, VAT & duty prepaid up to 150 €.
Q3: Is touch USB-HID plug-and-play?
A: PCAP option uses FocalTech FT5426, HID driver, no extra software.
Keywords: 15.6 inch TFT module, 1920×1080 eDP LCD, 400 nits industrial display, TXW156012B0 supplier, IPS 15.6" FHD panel, OEM touchscreen kiosk monitor
