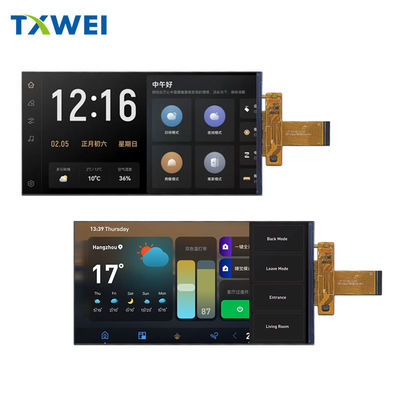

หน้าจอ LCD TFT ขนาด 7 นิ้ว MIPI หน้าจอความละเอียดสูง 720*1440 จอแสดงผล LCD IPS แผงควบคุมบ้านอัจฉริยะ หน้าจอสี

ภาพรวมพารามิเตอร์หลักของ TXW700185B0

หน้าจอมีขนาด 6.9 นิ้ว และรูปทรงโดยรวมของโมดูลมีขนาดกว้าง 80.21 มม. สูง 162.34 มม. และหนา 2.22 มม.

พื้นที่แสดงผลจริงคือ 78.02 มม. × 156.04 มม. สอดคล้องกับพิกเซลแนวนอน 720 พิกเซล และพิกเซลแนวตั้ง 1440 พิกเซล

 แต่ละพิกเซลแนวนอนถูกแบ่งออกเป็นสามพิกเซลย่อย: แดง เขียว และน้ำเงิน ดังนั้นจำนวนรวมของพิกเซลย่อย

คือ 720 × 3 × 1440 ระยะห่างระหว่างพิกเซลคือ 0.10836 มม. × 0.10836 มม. และการจัดเรียงพิกเซลเป็นแบบคลาสสิก

แถบแนวตั้ง RGB

โหมด LCD เป็นแบบส่งผ่านสีดำตามปกติ ขับเคลื่อนด้วยเมทริกซ์ TFT แบบแอคทีฟ มุมมองภาพ 85 ° สามารถทำได้ทั้งขึ้น ลง ซ้าย และขวา และอัตราส่วนคอนทราสต์มากกว่า 1000:1 ที่มุมมองภาพบวก IC ไดรเวอร์

ใช้ Sitronix GC9703C พร้อมอินเทอร์เฟซ MIPI DSI แบบ 4 เลน และรองรับการเลือกสีซอฟต์แวร์ได้สูงสุด 16.7 ล้านสี

ส่วนแบ็คไลท์ใช้ไฟ LED สีขาว 16 ดวงพร้อมโครงสร้างไฟขอบ LED แต่ละดวงมีแรงดันไฟฟ้าไปข้างหน้า 22.4 V ถึง 26.4 V

ที่กระแสไฟ 40 mA โดยมีความสว่างโดยรวมทั่วไป 300 cd/m ² และความสว่างขั้นต่ำที่รับประกัน 250 cd/m ²

ความสม่ำเสมอของความสว่างคือ ≥ 75% และ LED มีอายุการใช้งาน 30000 ชั่วโมง (สิ้นสุดที่ 20 mA และความสว่างลดลง 50%)

แหล่งจ่ายไฟ DC แบ่งออกเป็นสองช่องทาง: VCI ให้สัญญาณแอนะล็อกและ DC-DC โดยมีช่วงแรงดันไฟฟ้า 2.8 V ถึง 3.3 V โดยทั่วไป

3.3 V; IOVCC ให้ I/O ดิจิทัล โดยมีทั้ง 1.8 V ถึง 3.3 V ให้เลือก โดยทั่วไป 3.3 V โมดูลทำงานที่อุณหภูมิ

ตั้งแต่ -20 ℃ ถึง +70 ℃ โดยมีอุณหภูมิในการจัดเก็บตั้งแต่ -30 ℃ ถึง +80 ℃ และความชื้นสัมพัทธ์สูงสุด 90% RH

พินรีเซ็ตระดับต่ำมีผล โดยมีความกว้างพัลส์ขั้นต่ำ 10 µ s หลังจากปล่อย RESET จะใช้เวลา 15 ms ในการส่งคำสั่ง

 หากรีเซ็ตจากโหมด Sleep Out จะไม่สามารถส่งคำสั่ง Sleep Out ได้ภายใน 120 ms พินลดแสงแบ็คไลท์ PWM รองรับ

การปรับความสว่างแบบไม่ต่อเนื่อง 0% -100% ความยาวรวมของ FPC คือ 44.57 มม. พื้นที่นิ้วทองคำคือ 14.5 มม. ระยะห่าง

ระหว่าง 30 พินคือ 0.5 มม. ความหนาของเหล็กเสริมปลายคือ 0.1 มม. และรัศมีการโค้งงอสามารถโค้งงอซ้ำได้ 10 ครั้ง

 โดยไม่แตกหักภายใน 2 มม.

น้ำหนักของเครื่องทั้งหมดจะต้องวัดและประกาศ ขอแนะนำให้แต่ละด้านของหน้าต่างแผงสัมผัส

มีขนาดใหญ่กว่าพื้นที่ใช้งานของโมดูล 0.3 มม. ถึง 0.5 มม. เพื่อให้แน่ใจว่ามีขอบพอดีเพียงพอ วัสดุและกระบวนการทั้งหมดเป็นไปตาม

ข้อกำหนด RoHS ที่ปราศจากสารตะกั่ว

TXW700185B0 พร้อมขอบหน้าจอแคบขนาด 6.9 นิ้ว มุมมองภาพเต็มรูปแบบ ความสว่างสูง ช่วงอุณหภูมิกว้าง และอินเทอร์เฟซ MIPI ความเร็วสูง

ได้รับการออกแบบและนำไปใช้ในสถานการณ์ต่อไปนี้อย่างกว้างขวาง:

☛ ห้องนักบินอัจฉริยะในรถยนต์: หน้าจอข้อมูลส่วนกลาง, หน้าจอความบันเทิงสำหรับผู้โดยสาร, จอแสดงผลพนักพิงศีรษะด้านหลัง, 360 °

เทอร์มินัลมุมมองรอบทิศทาง

☛ การเดินทางด้วยสองล้อ/สามล้อ: แผงหน้าปัดรถจักรยานยนต์ไฟฟ้าไฮเอนด์, การควบคุมส่วนกลางของสกู๊ตเตอร์พลังงานใหม่, แชร์
หน้าจอนำทางรถจักรยานไฟฟ้า

☛ อุปกรณ์พกพาสำหรับอุตสาหกรรม: เครื่องรวบรวมข้อมูล PDA, เครื่องสแกนบาร์โค้ด, เครื่องถ่ายภาพความร้อนอินฟราเรด, แท็บเล็ตกันระเบิดเกรดอุตสาหกรรม
☛ อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์: อัลตราซาวนด์แบบพกพา, จอภาพสัญญาณชีพ, ปั๊มฉีด, อุปกรณ์ทันตกรรม/จักษุวิทยา
 หน้าต่างแสดงผล

☛ การทดสอบและการวัด: ออสซิลโลสโคป, เครื่องวิเคราะห์สเปกตรัม, เครื่องวิเคราะห์ลอจิก, คอนโซลตรวจสอบคุณภาพพลังงาน
☛ การใช้งานเชิงพาณิชย์กลางแจ้ง: หน้าจอโต้ตอบสำหรับตู้ส่งด่วน, เครื่องเติมน้ำมันแบบบริการตนเอง, เครื่องแนะนำสถานที่ท่องเที่ยว,
อัจฉริยะ

ตู้คัดแยกขยะ☛ อุปกรณ์อิเล็กทรอนิกส์สำหรับเรือเดินทะเล: GMDSS นำทางบนเรือ, เครื่องตรวจจับปลาโซนาร์, จอแสดงผลรองเรดาร์, แผงสวิตช์อัจฉริยะเรือยอชท์
☛ เกษตรกรรมอัจฉริยะ: การควบคุมส่วนกลางของรถแทรกเตอร์ไร้คนขับ, เครื่องหยอดเมล็ดพันธุ์แม่นยำ, สถานีภาคพื้นดินของยานพาหนะทางอากาศไร้คนขับทางการเกษตร, เรือนกระจก
อุปกรณ์ตรวจสอบสิ่งแวดล้อม

☛ ความปลอดภัยฉุกเฉิน: อุปกรณ์บังคับใช้กฎหมายของตำรวจ, หมวกกันน็อคถ่ายภาพความร้อนจากไฟไหม้, เทอร์มินัลระบุตำแหน่งบุคลากรในเหมือง,
อุปกรณ์พกพาสำหรับการสื่อสารฉุกเฉิน

☛ การเสริมกำลังทางทหาร: เทอร์มินัลข้อมูลทางยุทธวิธีส่วนบุคคล, จอแสดงผลควบคุมการยิงปืน, แท็บเล็ตฉุกเฉินทางการแพทย์ในสนามรบ,
หน่วยควบคุมภาคพื้นดินของยานพาหนะทางอากาศไร้คนขับแบบพกพา

☛ TXW700185B0 มีช่วงอุณหภูมิกว้าง อายุการใช้งานยาวนาน ความสว่างสูง และมุมมองภาพเต็มรูปแบบ ทำให้เป็นตัวเลือกที่ต้องการ
 โซลูชันสำหรับวิศวกรในการอัปเกรดประสบการณ์การแสดงผลโดยรักษาภาพที่คมชัดแม้ในสภาพแวดล้อมที่รุนแรง
