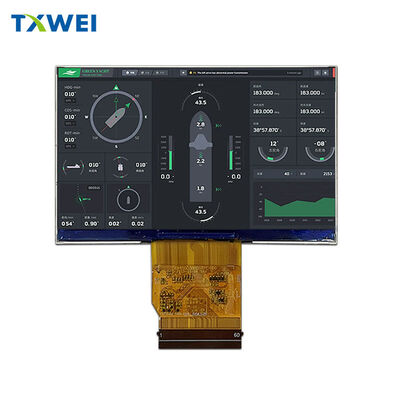

4.5 นิ้ว LCD 1920*1080 ความละเอียดสูงความสว่างสูงภูมิทัศน์อินเทอร์เฟซ MIPI เครื่องมือกลางแจ้งจอแสดงผลหน้าจอ LCD

ภาพรวมหลัก

• ประเภทผลิตภัณฑ์: โมดูล LCD TFT มาตรฐาน 4.45" (1920×RGB×1080 พิกเซล)
• โครงสร้าง: แผง TFT + IC ไดรเวอร์ EK79303 + FPC + ไฟแบ็คไลท์ LED สีขาว
• อินเทอร์เฟซ: MIPI 4 เลน
• การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม: ปลอดสารตะกั่ว, ได้รับการรับรอง RoHS
• ทิศทางการมองเห็น: ทุกมุม (มองเห็นได้ชัดเจน 360°)
• การรองรับสี: 16.7 ล้านสี (กำหนดค่าได้ด้วยซอฟต์แวร์)

ขนาดและน้ำหนักที่สำคัญ

• ขนาดโมดูล: 103.50 (กว้าง) × 65.30 (สูง) × 2.50 (หนา) มม. (ความคลาดเคลื่อน ±0.20 มม. เว้นแต่จะระบุไว้)
• พื้นที่ใช้งาน: 98.50 (สูง) × 55.40 (กว้าง) มม.
• ระยะพิทช์พิกเซล: 0.0513 (กว้าง) × 0.0513 (สูง) มม.
• การจัดเรียงพิกเซล: RGB Vertical Stripe
• น้ำหนักโดยประมาณ: TBD (รอการพิจารณา)
• ข้อมูลจำเพาะ FPC: FPC + ความหนา PI = 0.30±0.03 มม. (จัดส่งแบบไม่พับ)

พลังงานและไฟแบ็คไลท์

แหล่งจ่ายไฟ

• แรงดันไฟฟ้าหลัก (VCC): 3.0-3.3V (โดยทั่วไป 3.3V)
• แรงดันไฟฟ้าอนาล็อก (VSP): 4.8-6.0V (โดยทั่วไป 5.8V)
• แรงดันไฟฟ้าอนาล็อก (VSN): -6.0 ถึง -4.8V (โดยทั่วไป -5.8V)

ระบบไฟแบ็คไลท์

• ประเภท: Edge-lighting พร้อม LED สีขาว 18 ดวง
• แรงดันไฟฟ้าไปข้างหน้า (VF): 16.8-19.2V
• กระแสไฟฟ้าไปข้างหน้า (IF): โดยทั่วไป 60mA
• ความสว่างขั้นต่ำ: 1500 cd/m² (ค่าเฉลี่ย 9 จุด)
• ความสม่ำเสมอของความสว่าง: ขั้นต่ำ 80%
• อายุการใช้งาน LED: 30,000 ชั่วโมง (ความสว่างลดลงเหลือ 50% ที่ 20mA/LED; สั้นลงหากกระแสไฟฟ้า >25mA/LED)

 ฟังก์ชันพินหลัก (แบบย่อ)

• พลังงาน/กราวด์: VCC 3.3V (พิน 4,5) | พิน GND หลายพินเพื่อการทำงานที่เสถียร
• สัญญาณควบคุม: STBYB (พิน 7, โหมดสแตนด์บาย: High=ปกติ, Low=ประหยัดพลังงาน) | RESET (พิน 8, อินพุตรีเซ็ต) | U/D (พิน 11, ทิศทางการสแกนแนวตั้ง) | R/L (พิน 12, ทิศทางการสแกนแนวนอน)
• การสื่อสาร SPI: SPI-CS (พิน 14) | SPI-SCL (พิน 23) | SPI-SDAI (พิน 24) | SPI-SDAO (พิน 25) | ROM (พิน 26, การควบคุมการโหลดซ้ำอัตโนมัติ MTP)
• ข้อมูล/นาฬิกา: D0P/D0N ถึง D3P/D3N (ข้อมูลดิฟเฟอเรนเชียล) | CLKP/CLKN (นาฬิกาดิฟเฟอเรนเชียล)
• พลังงานไฟแบ็คไลท์: LEDA (พิน 60, แอโนด) | LEDK (พิน 59, แคโทด)
• ไม่มีการเชื่อมต่อ: พิน NC หลายพิน (ไม่ได้ใช้งาน)

 ประสิทธิภาพทางแสง

• อัตราส่วนคอนทราสต์: 1000 (ต่ำสุด) - 1500 (โดยทั่วไป) (วัดที่มุมมอง 0°)
• การส่งผ่านแสง: 6.4-7.5% (โพลาไรเซอร์ส่งผ่านสูง, ไม่มี APF & Haze)
• ขอบเขตสี: 70% NTSC (C-Light)
• เวลาตอบสนอง: 45ms (Tr+Tf, 25°C/0° มุม)
• มุมมอง: แนวนอน/แนวตั้ง 70° (ต่ำสุด) - 80° (โดยทั่วไป) (CR>10)
• ค่าความผิดเพี้ยนสี (CIE1931): แดง (x:0.587-0.647, y:0.291-0.351) | เขียว (x:0.290-0.350, y:0.491-0.551) | น้ำเงิน (x:0.113-0.173, y:0.089-0.149) | ขาว (x:0.277-0.337, y:0.292-0.352)

 สิ่งแวดล้อมและความน่าเชื่อถือ

• อุณหภูมิในการทำงาน/การจัดเก็บ: -30°C ถึง +85°C
• ความชื้นสูงสุด: 90% RH (ไม่มีการควบแน่น)
• ผ่านการทดสอบ: การจัดเก็บ/การทำงานที่อุณหภูมิสูง/ต่ำ (85°C/-30°C, 96 ชม.) | อุณหภูมิสูง/ความชื้นสูง (60°C/90%RH, 96 ชม.) | การเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว (-30°C↔85°C, 10 รอบ)
• เกณฑ์การยอมรับ: ไม่มีข้อบกพร่องในการทำงาน, ส่วนที่ขาดหายไป, การรั่วไหล, ฟองอากาศ หรือชิ้นส่วนที่หลวม

 หมายเหตุสำคัญ

• คำแนะนำหน้าต่าง TP: ขนาดด้านเดียวใหญ่กว่าพื้นที่ใช้งาน LCM 0.3-0.5 มม.
• พารามิเตอร์ที่สำคัญ: ทำเครื่องหมายด้วย "*" ในข้อมูลจำเพาะดั้งเดิม; พารามิเตอร์อ้างอิงใน "()", พารามิเตอร์ CPK ใน "[]"
• วิธีการบรรจุ: TBD (ติดต่อซัพพลายเออร์เพื่อดูรายละเอียดล่าสุด)
