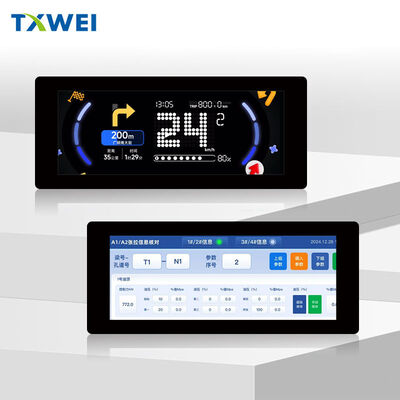

6.2inch 480 * 1280 ผิวหน้า MIPI TFT การสัมผัสสองล้อเครื่องมือจอประกอบการโมดูล INCELL จอ

TXW620009B0-CTP การวิเคราะห์ลึกของผลิตภัณฑ์

1นี่ไม่ใช่หน้าจอ 6 นิ้วธรรมดา แต่เป็นช่องการ์ดที่แม่นยําสําหรับ "หน้าจอรถขนาดตั้งรูปสตาร์"

หน้าจอขนาด 6.2 นิ้วส่วนใหญ่ในตลาดเป็นหน้าผา (16:9), ในขณะที่ 480 × 1280 นี้มีสัดส่วนเส้นตั้ง 38. This seemingly niche resolution precisely hits the biggest pain point of the current intelligent upgrade of two wheeled vehicles (electric motorcycles/bicycles) - the traditional circular or landscape instrument panel occupies too much space in the narrow and long handle areaขณะที่หน้าจอแท่งตั้งตรงสามารถติดตั้งได้อย่างสมบูรณ์แบบในกลางของเลนเบอร์ โดยยังคงมีพื้นที่แสดงข้อมูลการนําทางโดยไม่ส่งผลกระทบต่อภาพการขี่

ความสว่าง 1200nits ไม่สําคัญมากในด้านโทรศัพท์มือถือ แต่มันเป็นมาตรฐานรถในระดับการเริ่มต้นในด้านเครื่องมือรถยนต์ (เปรียบเทียบ:ความสว่างภายนอกของ iPhone ประมาณ 1000-1200 นิต)นั่นหมายความว่าภายใต้แสงแดดตรงตอนเที่ยง คนขับรถยังสามารถเห็นความเร็วและระดับแบตเตอรี่ได้ชัดเจน แทนที่จะกลายเป็น "ตารางดํา" เหมือนจอปกติ

2ค่าของโครงสร้างในเซลล์ถูกประเมินต่ํามาก

ตารางปารามิเตอร์มีเพียงคําว่า "Incell" แต่มันเกี่ยวข้องกับการตัดสินใจด้านวิศวกรรมสองอย่าง
การควบคุมความหนา: ความหนาทั้งหมดคือ 5.68 มม. รวมถึงชั้นสัมผัส โครงสร้าง G + G (กระจก + กระจก) แบบดั้งเดิมมักต้องการ 7-8 มม. แต่นี่สามารถบรรลุระดับ 5 มม.ซึ่งหมายความว่าการออกแบบ ID ของเครื่องจักรโดยรวมสามารถรุนแรงมากขึ้น - เช่นการทําเครื่องมือปก streamlined ใกล้มือแทนที่จะเป็นก้อนบล็อค

ประสบการณ์การสัมผัส: In Cell รวมเซ็นเซอร์สัมผัสเข้ากับแผ่นจอ LCD ทําให้ความรู้สึกในการสัมผัสที่เปียกและการสัมผัสมือถือดีขึ้นมาก เมื่อเทียบกับการสัมผัสภายนอกสิ่งนี้เป็นสิ่งจําเป็นสําหรับการขี่ในวันที่มีฝนตก หรือการทํางานด้วยถุงมือมอเตอร์ไซค์หากคุณเคยใช้แทชบอร์ดรถไฟฟ้าทั่วไป คุณควรรู้ถึงความเจ็บปวดของการไม่สามารถสัมผัสมันด้วยมือที่เปียก

3ผลกระทบต่อค่าใช้จ่ายของ MIPI 4 Lane

การใช้ MIPI แทน RGB แสดงว่าไดรเวอร์ IC JD9265T รองรับการถ่ายทอดแบบเรียงลําดับความเร็วสูง
ความสอดคล้องทางไฟฟ้าแม่เหล็ก EMC ดีขึ้น: มีแหล่งรบกวนขนาดใหญ่ เช่น มอเตอร์และตัวควบคุมภายในรถสองล้อและสัญญาณความแตกต่างของ MIPI เป็นการต่อต้านการแทรกแซงมากกว่า RGB ปานกลาง

การลดความอ่อนของสายไฟ: 40PIN ประหยัดพื้นที่เมื่อเทียบกับ RGB 50+PIN และยืดหยุ่นมากขึ้นเมื่อผ่านการบิดมือ
การลดการบริโภคพลังงาน: สําหรับอุปกรณ์ที่ใช้แบตเตอรี่ เช่น รถสองล้อ การลดกระแสไฟฟ้าแบบรอทุก 10mA เป็นจุดขาย

4, วิศวกรรมความน่าเชื่อถือเบื้องหลังปารามิเตอร์อุณหภูมิ

-30 °C~+85 °C ไม่ถูกเขียนโดยสุ่ม. -30 °C หมายถึงการเริ่มต้นครั้งแรกในช่วงเช้าฤดูหนาวในเฮยลงจาน จะไม่แข็ง LCD หรือตอบสนองช้า+ 85 °C หมายความว่าจะไม่มีการรั่วไหลของของเหลวหรือการเคลื่อนไหวการสัมผัสเนื่องจากการเผชิญหน้ากับแสงแดดตอนกลางวันในเฮินานและการทําความร้อนของอุปกรณ์เอง (ที่สามารถถึง 90 °C ในกล่อง).

ให้ความสนใจพิเศษกับอุณหภูมิการเก็บของ -40 °C ~ 90 °C ซึ่งกว้างกว่าอุณหภูมิการทํางานนี้พิจารณาเรื่องราวการขนส่ง - จากโลจิสติกของโซ่เย็นในโรงงานเชนเจน ไปยังโกดังในภาคตะวันออกเฉียงเหนือของจีนหรือการขนส่งแสงแดดโดยตรงในถังในช่วงฤดูร้อน ที่อุปกรณ์สามารถทนอุณหภูมิที่รุนแรงกว่า เมื่อไม่เปิดนี่คือความแตกต่างที่สําคัญระหว่างเกรดรถยนต์ และเกรดผู้บริโภค.

5, คําเตือนสําคัญสําหรับการออกแบบโครงสร้าง (สําหรับวิศวกร ID)

มีช่องว่าง 10 มิลลิเมตรระหว่างมิติภายนอกของ 62.29 × 163.36 มิลลิเมตรและมิติสัมผัสของ 72.43 × 176.65 มิลลิเมตร.
มีวงกลมของพื้นที่ BM (ขอบสีดํา) นอกพื้นที่ LCD AA (54.43 × 146.65mm)

ชั้นสัมผัสมีวงกลมหนึ่งใหญ่กว่าจอแสดงและอาจรวมถึงพื้นที่ปุ่มสัมผัสหรือเพียงแค่อนุญาตการประกอบ
เมื่อออกแบบกระเป๋าสตางค์ ควรสังเกตว่าช่องเปิดหน้าต่างควรมีขนาดมากกว่าด้านหนึ่งของพื้นที่ AA อย่างน้อย 1.5 mm (เพื่อป้องกันความอ่อนแอจากการเกิดขอบสีขาว)แต่พื้นที่ที่มีประสิทธิภาพสัมผัสสามารถขยายไปยังขอบของกระเป๋าสําหรับผล "ไร้ขอบเขต"

ทิศทางความหนา: ร่างจอ LCD ขนาด 4.38 มิลลิเมตร และความหนารวมของแผ่นสัมผัสคือ 5.68 มิลลิเมตร ซึ่งแสดงว่าความสูงของแผ่นสัมผัส + FPC + โครงสร้างไฟหลังมีเพียง 1.3 มิลลิเมตรซึ่งเป็นส่วนหนึ่งของแบบ ultra-thin. แต่โปรดสังเกตว่า 5.68 มิลลิเมตรนี้รวมก้อนฟอง / ผืนติดต่อหรือไม่?

6, ข้อเสนอแนะสําหรับการทําการโจมตีที่แม่นยําในกรณีการใช้งาน

แดชบอร์ดสองล้อ: ไม่เพียงแค่แสดงความเร็วเรียบง่าย. ใช้ด้านยาวของ 1280 เพื่อสร้าง UI ที่แบ่งแยก - การนําทางครึ่งบน (การแสดงแผนที่ที่เรียบง่าย), ความเร็วกลาง, และการควบคุมดนตรีครึ่งล่าง.ความสว่าง 1200 นิท รองรับการปรับการตรวจจับแสงอัตโนมัติ (ความสว่างสูงสุดในเวลากลางวัน, ลดลงเป็นอัตโนมัติต่ํากว่า 200 นิทในเวลากลางคืนเพื่อป้องกันแสงสว่าง)

เครื่องจักรการเกษตร การควบคุมกลาง: เครื่องจักรการเกษตร มีการสั่นสะเทือนและฝุ่นสูงแนะนําให้ลูกค้าเพิ่ม AG anti-glare film (ความสว่างสูงโดยไม่ทําให้หนังอ่อนแอ) และ buffer bracketอินเตอร์เฟซสัมผัส I2C สามารถสนับสนุนการออกแบบปุ่มฟิสิกอลที่เหลือใช้ (ในกรณีที่สัมผัสล้มเหลว, รถบัส I2C สามารถเชื่อมต่อกับคีย์พาดฟิสิกอล)

อุปกรณ์ทางการแพทย์: ขนาดนี้เหมาะสําหรับอุปกรณ์ฉายเสียงแบบพกพาหรือเครื่องติดตาม แต่การแพทย์ต้องการการรับรอง EMC ที่เข้มงวดและการออกแบบการป้องกันของอินเตอร์เฟซ MIPI ต้องการความสนใจเพิ่มเติม- ความสามารถในการเริ่มต้นในอุณหภูมิต่ํา 30 °C เหมาะสําหรับสถานการณ์ฉุกเฉินภายนอก
